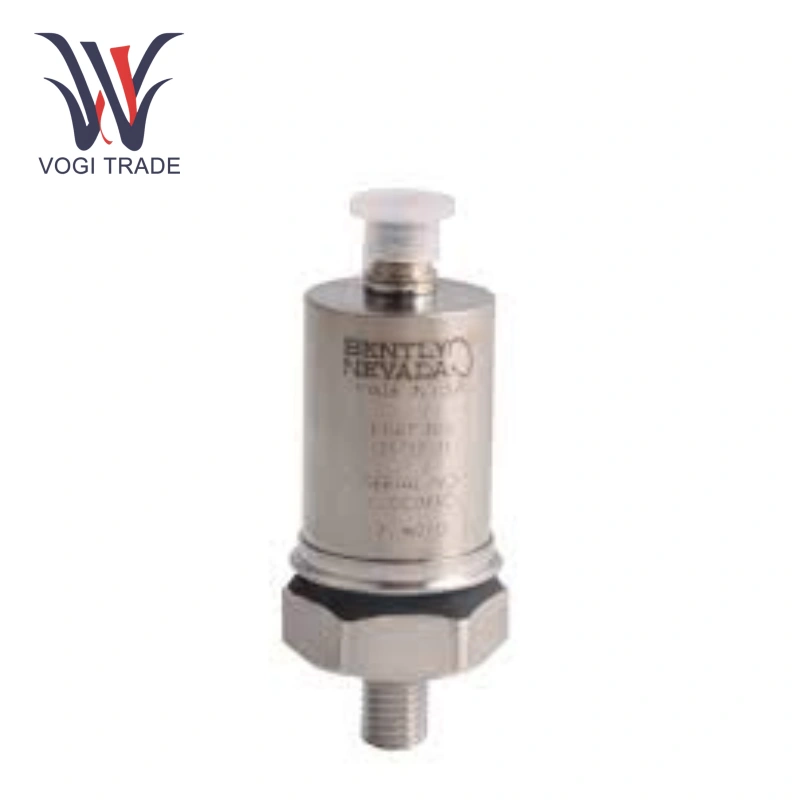

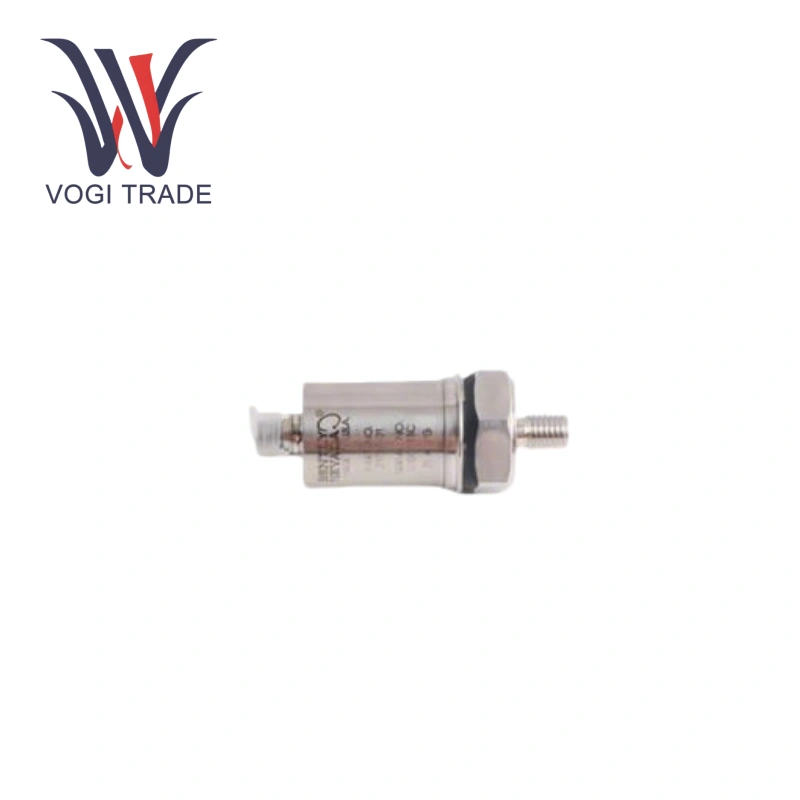

Bently Nevada 23732-01

Tổng quan về sản phẩm

Đặc điểm đầu ra (gia tốc kế):

Độ nhạy: 25 mV/g (2,55 mV/m/s²) ± 5%.

Phạm vi gia tốc: Đỉnh 75 g (735 m/s²).

Đáp ứng tần số:

10 Hz đến 20 kHz (600 cpm đến 1,2 triệu cpm) ± 3 dB.

30 Hz đến 10 kHz (1800 cpm đến 600.000 cpm) ± 5%.

Tần số cộng hưởng gắn: Tối thiểu 30 kHz.

Độ tuyến tính biên độ:

± 1% đến 50 g (490 m/s²) Đỉnh.

± 5% đến 75 g (735 m/s²) Đỉnh

Kết nối nội bộ với hệ thống chung, với các bộ cách ly tích hợp cung cấp sự cô lập từ vỏ máy.

Khả năng sống sót của sốc: ± 5000 g (± 49,050 m/s²) Đỉnh

Thông số kỹ thuật mô -đun giao diện

Đầu vào: Yêu cầu năng lượng -18 đến -24 VDC, tối đa 15 mA (10 mA điển hình). Độ dài cáp tối đa 305 m (1000 ft).

Đầu ra: Độ nhạy 100 mV/g (10,2 mV/m/s²) danh nghĩa.

Giới hạn môi trường: Nhiệt độ vận hành -40 ° C đến +100 ° C (-40 ° F đến +212 ° F), độ ẩm tương đối lên đến 95% không gây áp lực, trọng lượng 170 g (6 oz).

Tính năng

Bently Nevada 23732-01 với độ nhạy 25 mV/g (2,55 mV/m/s²) ± 5% và độ tuyến tính biên độ tuyệt vời đảm bảo dữ liệu đo chính xác.

Bently Nevada 23732-01 với phạm vi đáp ứng tần số từ 10 Hz đến 20 kHz nắm bắt đầy đủ các thay đổi gia tốc trong thiết bị trong các điều kiện vận hành khác nhau.

Bently Nevada 23732-01 đã sử dụng vỏ bằng thép không gỉ 316L cung cấp khả năng chống ăn mòn và hao mòn tuyệt vời, đảm bảo hoạt động ổn định lâu dài trong môi trường khắc nghiệt.

Bently Nevada 23732-01 với chiều dài cáp tối đa 305 mét giữa mô-đun giao diện và màn hình tạo điều kiện truyền tín hiệu đường dài trong các cơ sở công nghiệp lớn.

Ứng dụng

Bently Nevada 23732-01 Được sử dụng để theo dõi gia tốc rung của các thiết bị lớn như tua-bin hơi và máy phát điện, xác định kịp thời các lỗi tiềm ẩn như các thành phần lỏng lẻo và hao mòn.

Nhẹ nhàng Nevada 23732-01 thích hợp để theo dõi tình trạng vận hành của các máy bơm, máy nén khác nhau và các thiết bị khác trong các nhà máy hóa dầu.

Phụ kiện và bản vẽ chiều

Tài liệu này cung cấp các bản vẽ kích thước chi tiết của mô -đun gia tốc và giao diện để cài đặt và tích hợp dễ dàng.

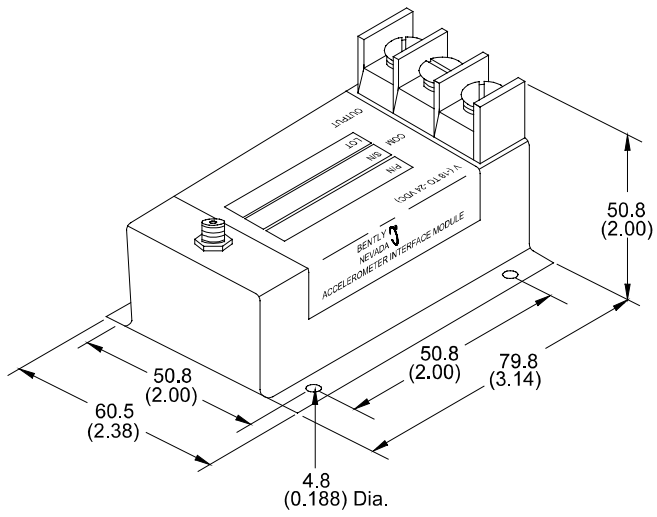

Bản vẽ kích thước mô -đun giao diện (Hình 1):

Bản vẽ này cho thấy kích thước vật lý của mô -đun giao diện và rất hữu ích cho việc lập kế hoạch cài đặt.

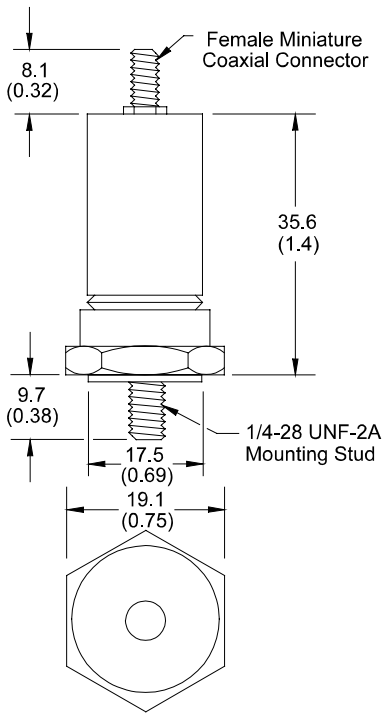

23732 Bản vẽ kích thước gia tốc kế (Hình 2):

Bản vẽ này cung cấp kích thước chi tiết (tính bằng milimet/inch) của gia tốc kế 23732-01, bao gồm các luồng và chiều cao lắp, và là một tham chiếu chính để cài đặt.
