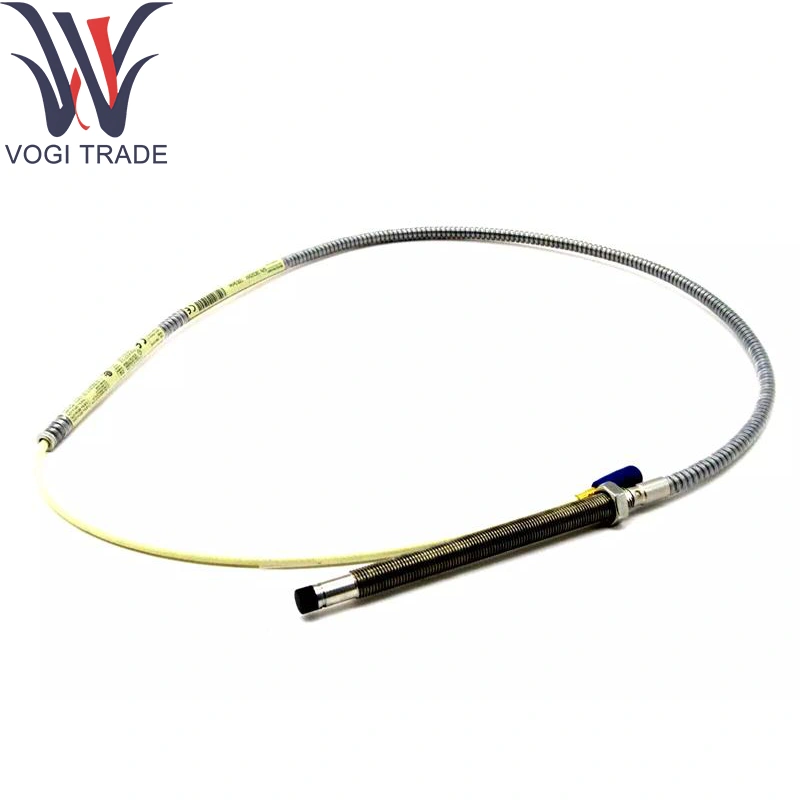

Bently Nevada 21505-00-12-05-02

Thông tin đặt hàng

Số phần: 21505-00-12-05-02

Sê -ri: 7200 Hệ thống thăm dò gần

Đường kính đầu dò: 8 mm (0,315in)

Chiều dài cơ thể thăm dò: 64mm (2.52in) danh nghĩa; Chiều dài tổng thể bao gồm cáp thay đổi theo chiều dài cáp

Mã chiều dài cáp ((12 12)

Đầu nối: 10 chân-Din-Din-Replacing-Red

Chủ đề gắn: Tiêu chuẩn 3/8-24Unf

Thông số kỹ thuật

Phạm vi đo tuyến tính: 2 mm (80mils) cho Bently Nevada 21505-00-12-05-02

Độ nhạy: 7,87mV/PhaM (200mV/triệu) ± 5% khi được sử dụng với phần mở rộng phù hợp

Phạm vi điện áp đầu ra: Mạnh2V đến mật18VDC (trên phạm vi tuyến tính)

Đáp ứng tần số: DC đến 10kHz (điểm3DB)

Nhiệt độ hoạt động:

Thăm dò: Cấm35 ° C đến +177 ° C ở Bently Nevada 21505-00-12-05-02

Cáp: Mạnh51 ° C đến +200 ° C

Xếp hạng áp lực: Thích hợp để sử dụng trong môi trường điều áp lên đến 10.000psi

Bảo vệ môi trường: IP67 khi giao phối

Chức năng sản phẩm

Hàm chính: Chuyển đổi khoảng cách giữa đầu dò và mục tiêu dẫn điện thành tín hiệu điện áp tỷ lệ bằng cách sử dụng Bently Nevada 21505-00-12-05-02.

Tín hiệu đầu ra: Tín hiệu tương tự được xử lý bởi mô -đun Proximitor cho các phép đo trục.

Vai trò hệ thống: Cung cấp cảm biến lõi trong Bently Nevada 21505-00-12-05-02 để theo dõi rung và phát hiện vị trí.

Cài đặt: Gắn kết trong giá đỡ hoặc xuyên lỗ gần bề mặt trục.

Khu vực ứng dụng

Tua bin hơi nước: Giám sát rung động với Bently Nevada 21505-00-12-05-02

Tua bin khí: Bảo vệ quá mức và giám sát trục

Máy nén: Phát hiện liên kết trục

Động cơ và máy phát điện: Phát hiện lỗi bằng cách sử dụng Bently Nevada 21505-00-12-05-02

Bơm: Giám sát sự bất ổn của Cavites và Rotor

Máy móc công nghiệp: Nhu cầu đo tốc độ cao
