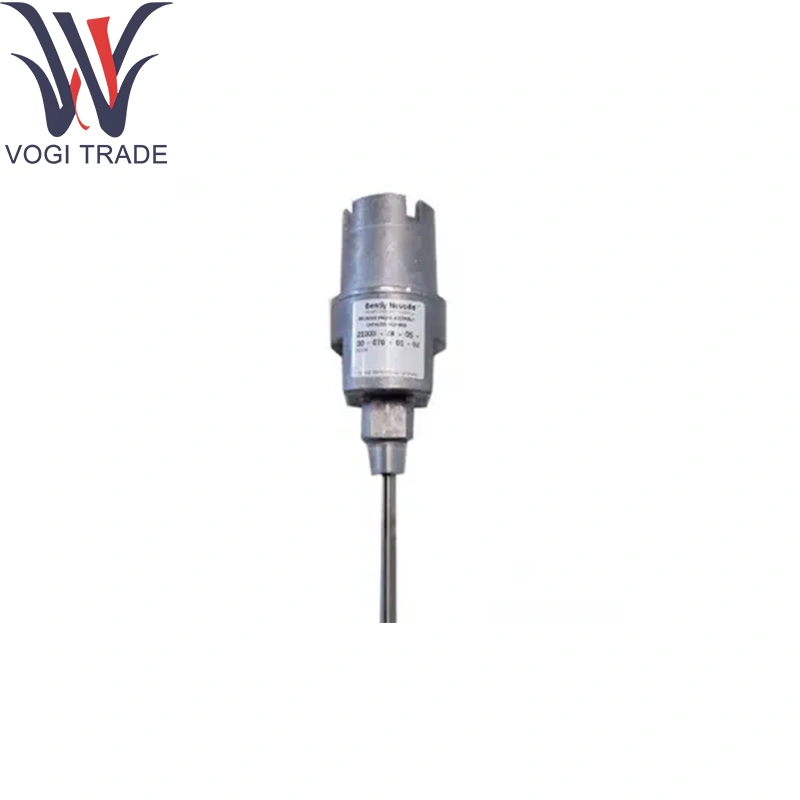

Thương hiệu: Bently NevadaĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 13Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 21000-16-10-00-256-13-02 Được sử dụng để gắn các đầu dò gần gũi 3300XL thông qua vỏ bọc vỏ hoặc mặt bích cấu trúc.
| Sản xuất |
Bently Nevada |
| Số mô hình |
21000-16-10-00-256-13-02 |
| Số đặt hàng |
21000-16-10-00-256-13-02 |
| Danh mục |
21000 |
| Sự miêu tả |
Các tổ hợp nhà ở thăm dò gần |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
85389091 |
| Kích thước |
1 m |
| Cân nặng |
0,5 kg |
Thông tin đặt hàng
21000-AA-BB-CC-DDD-EE-FF
A: Thăm dò với đầu nối
00 không cần thiết thăm dò
14 420 Hạt nhân
16 3300 XL 8 mm thăm dò
26 3300 XL NSV thăm dò
27 3300 XL NSV thăm dò, phê duyệt khu vực nguy hiểm có thể lựa chọn
28 3300 XL 8 mm thăm dò, phê duyệt khu vực nguy hiểm có thể lựa chọn
29 3300 XL 11mm thăm dò
30 3300 XL 11mm thăm dò, phê duyệt khu vực nguy hiểm có thể lựa chọn
31 3300 XL NSV thăm dò với bộ bảo vệ đầu nối
32 3300 XL NSV thăm dò với bộ bảo vệ đầu nối, phê duyệt khu vực nguy hiểm có thể lựa chọn
33 3300 XL 8 mm đầu dò với bộ bảo vệ đầu nối
34 3300 XL 8 mm thăm dò với bộ bảo vệ đầu nối, phê duyệt khu vực nguy hiểm có thể lựa chọn
35 3300 XL 11mm đầu dò với bộ bảo vệ đầu nối
36 3300 XL 11mm probe with connector protector, selectable hazardous area approvals
37 3300 XL 8 mm thăm dò, ETR, phê duyệt khu vực nguy hiểm có thể lựa chọn (chỉ có sẵn cho 21000)
B: Chiều dài cáp thăm dò
00 không cần cáp thăm dò
05 0,5 m (20 in)
10 1.0 m (39 in)
12 12.0 in
18 18.0 in
24 24.0 in
30 30.0 in
36 36.0 in
C: Bộ điều hợp Standoff (Tùy chọn C Kích thước)
15 chiều dài tối thiểu 1,5 in (38 mm)
75 chiều dài tối đa 7,5 in (191 mm)
Sự giới thiệu
Đặt hàng theo mức tăng 0,5 in (13 mm)
Ví dụ
1,5 in (38 mm) = 15
Không có bộ điều hợp độc lập = 00
D: Sự thâm nhập của thăm dò (Tùy chọn D Kích thước)
10 chiều dài tối thiểu 1.0 in (25,4 mm)
Khác
Sự giới thiệu
Đặt hàng theo mức tăng 0,1 in (3 mm)
Ví dụ
3.7 in (94 mm) = 037
22.4 in (569 mm) = 224
E: Phụ kiện
00 mà không có phụ kiện
01 Một 3/4-14
02 Hai phụ kiện chống nổ 3/4-14 NPT
03 Một phích cắm NPT 3/4-14 NPT
Một bộ giảm thiểu 3/4-14 đến 1/2-14 NPT
Một con dấu cáp bám với grommets cho các kích thước cáp sau:
• 1/8 đến 3/16 inch
• 1/4 đến 5/16 inch
• 5/16 đến 3/8 inch
04 ONE 3/4-14 NPT Chỉ phích cắm
F: Chủ đề gắn
01 như đúc không có chủ đề
02 3/4-14 NPT
Phải được đặt hàng nếu tùy chọn độ dài bộ điều hợp độc lập không phải là 00.
04 1/2-14 BSP
Thông số kỹ thuật
Vật liệu: Cơ thể 316SS; Cách điện PPS; Viton O Nhẫn cho Bently Nevada 21000-16-10-00-256-13-02
Xếp hạng áp suất: lên tới 10000psi (với lựa chọn vòng O thích hợp)
Xếp hạng nhiệt độ: Mạnh35 ° C đến +200 ° C
Điện trở rung: Đáp ứng IEC 60068 2 6, 5G hình sin, 50Hz, 500Hz ở Bently Nevada 21000-16-10-00-256-13-02
EMC Shielding: Cung cấp suy giảm 100dB EMI/RFI ở mức 1GHz khi giao phối
Bảo vệ Ingress: IP68 (với các đầu nối giao phối và cài đặt vòng O)
Dung sai căn chỉnh: ± 0,1mm đồng tâm đến lỗ bệ
Chức năng sản phẩm
Hỗ trợ & căn chỉnh thăm dò: Vị trí cứng nhắc thăm dò thông qua Bently Nevada 21000-16-10-00-256-13-02 tại các khoảng trống không khí được kiểm soát đến trục quay.
Con dấu môi trường: Bảo vệ mục nhập cáp khỏi các chất gây ô nhiễm.
Bị phân lập rung: làm giảm sự rung động của cấu trúc.
Khả năng phục vụ: Thiết kế vách đá Captive cho phép bảo trì thăm dò mà không cần tháo rời mặt bích.
Khu vực ứng dụng
Tua bin hơi & khí: Vỏ gắn trên mặt bích với Bently Nevada 21000-16-10-00-256-13-02 trên nắp ổ trục để giám sát giải phóng mặt bằng.
Máy nén & Bơm: Phụ kiện thâm nhập áp suất cao trong môi trường bôi trơn.
Động cơ và máy phát điện công nghiệp: Cảm biến vị trí trục kín sử dụng Bently Nevada 21000-16-10-00-256-13-02.
Offshore & Marine: Núi chống ăn mòn Bently Nevada 21000-16-10-00-256-13-02 trong môi trường phun muối.
Các tế bào thử nghiệm & giàn R & D: Đồ đạc thay đổi nhanh để chẩn đoán phòng thí nghiệm.
