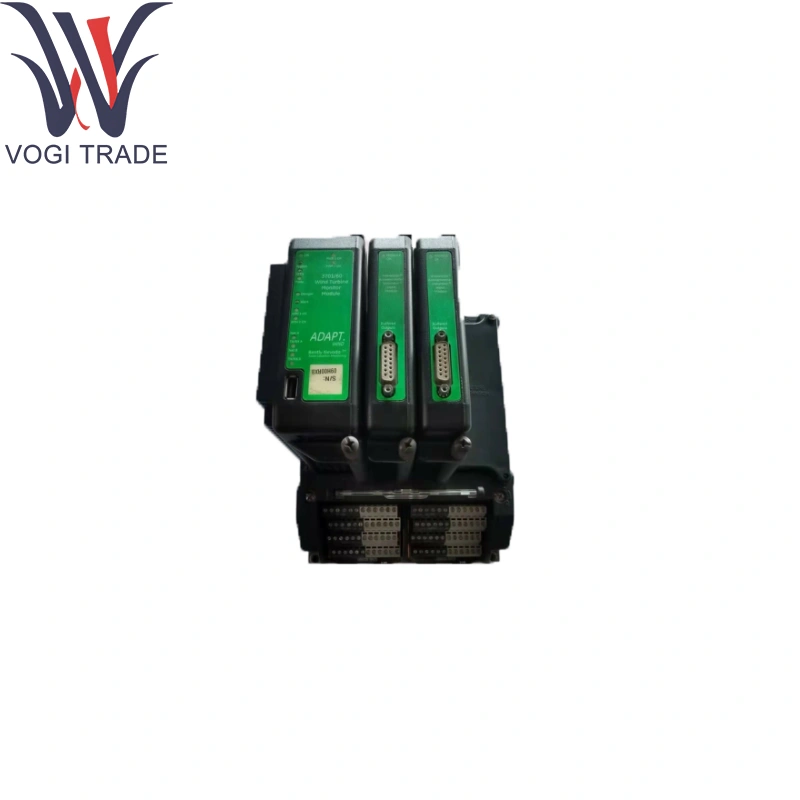

Bently Nevada 177896-02

Thông số kỹ thuật

Các kênh: 2 đầu vào cảm biến vị trí thanh độc lập tương thích với Bently Nevada 177896-02

Các loại cảm biến được hỗ trợ:

Máy biến áp vi phân biến tuyến tính (LVDT)

Đầu dò vị trí que từ tính hoặc chiết áp

Phạm vi đầu vào: tương tự ± 10VDC (có thể lập trình ± 5V đến ± 15V)

Độ phân giải: Chuyển đổi A/D 16 bit trên mỗi kênh trong Bently Nevada 177896-02 (≈ 0,0015% của nhịp)

Độ chính xác: ± 0,1% quy mô đầy đủ sau khi tuyến tính hóa

Tỷ lệ lấy mẫu: 1kHz mỗi kênh, mua lại đồng thời

Sự cô lập: ≥1kV kênh và kênh trên kênh

Bảo vệ đầu vào: Kẹp quá điện áp đến ± 30V; Đảo ngược tính phân cực và bảo vệ tăng đột biến

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C cho Bently Nevada 177896-02

Độ ẩm: ≤95%rh, không áp dụng

Chức năng sản phẩm

Điều hòa vị trí: Áp dụng kích thích và đệm qua Bently Nevada 177896-02, sau đó số hóa và tuyến tính hóa thành các đơn vị dịch chuyển thực sự.

Giám sát động: nắm bắt các quá độ vị trí tốc độ cao để phát hiện các sự kiện phá vỡ sai hoặc làm hỏng van.

Giao tiếp dữ liệu: Phát sóng vị trí thời gian thực, vận tốc và chẩn đoán trên xe buýt nối tiếp 3500.

Khu vực ứng dụng

Máy nén và động cơ đối ứng: Phản hồi vị trí que liên tục thông qua Bently Nevada 177896-02 để tránh đột biến và phát hiện gõ.

Tuân thủ API-618: Đáp ứng các yêu cầu chính xác cho các hệ thống bảo vệ quan trọng.

Bảo trì & Chẩn đoán: Cho phép phát hiện sớm hao mòn hoặc liên kết cơ học.
