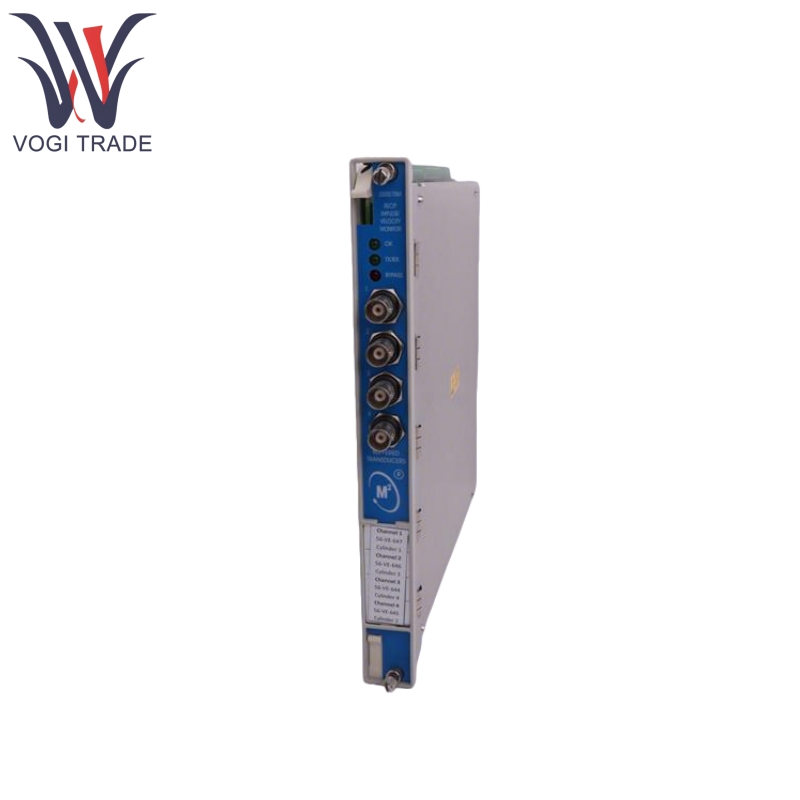

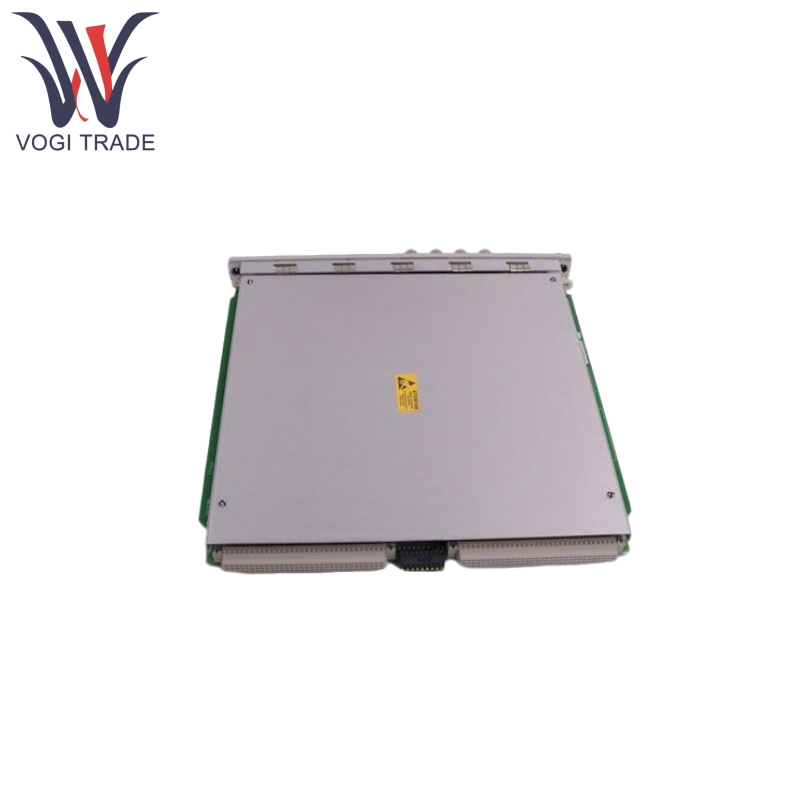

Bently Nevada 176449-09

Tính năng sản phẩm

Bently Nevada 176449-09 có thiết kế 4 kênh, với các kênh được lập trình theo cặp để hỗ trợ 2 chức năng giám sát cùng một lúc (ví dụ: các kênh 1-2 để tăng tốc xung và kênh 3-4 cho vận tốc đối ứng).

Bently Nevada 176449-09 hỗ trợ 4 chức năng cốt lõi như gia tốc xung, gia tốc 2, vận tốc nhận, vận tốc nhận tần số thấp.

Các bộ lọc Bently Nevada 176449-09 (thông cao, thông thấp, tích phân, v.v.), khuếch đại và trích xuất các tính năng từ tín hiệu đầu vào và tạo ra các giá trị tĩnh (ví dụ: đỉnh, RMS, biên độ và pha 1x/2x).

Bently Nevada 176449-09 có bộ lọc làm mịn tích hợp (8 lượt trung bình) để cải thiện độ ổn định dữ liệu và hỗ trợ phân tích các dải góc trục khuỷu (6 phạm vi góc điều chỉnh người dùng) để chụp chính xác các tính năng rung đặc hiệu pha.

Bently Nevada 176449-09 có thể được cấu hình với các ngưỡng cảnh báo trên mạng cho từng giá trị tĩnh và các ngưỡng nguy hiểm của đối với bất kỳ 2 giá trị tĩnh nào, điều khiển báo động bên ngoài khi được kích hoạt.

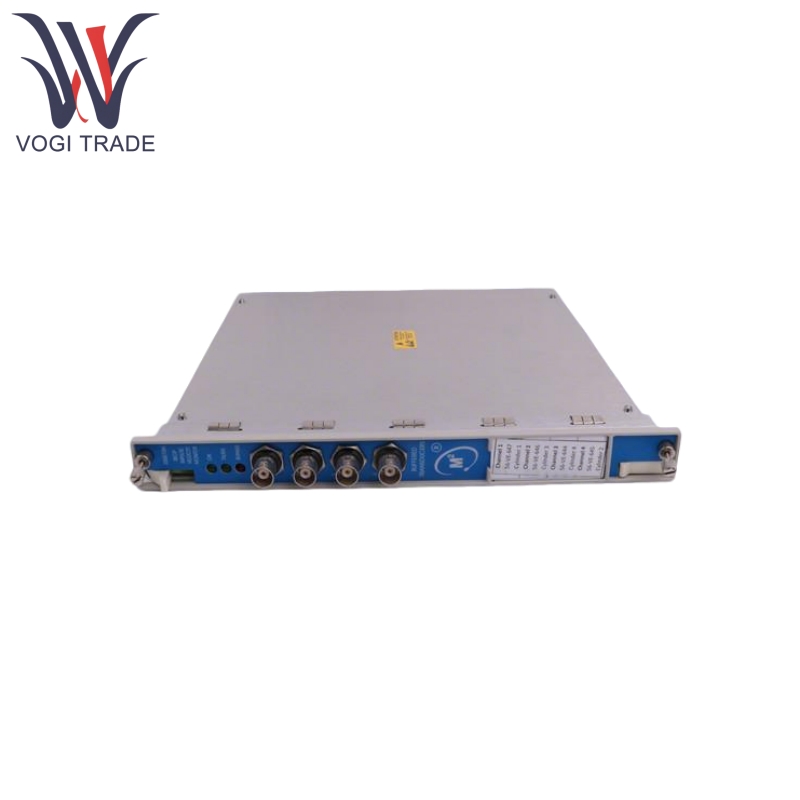

Bảng điều khiển phía trước được trang bị đầu ra đệm (1 đầu nối đồng trục trên mỗi kênh) để hỗ trợ ghép kênh tín hiệu và đầu ra logger 4-20mA (tỷ lệ đến quy mô đầy đủ) để lưu trữ dữ liệu dễ dàng.

Chỉ báo LED bảng điều khiển phía trước hiển thị trạng thái hoạt động thời gian thực (ví dụ: báo động kênh, mô-đun bình thường, v.v.). Điện áp sai lệch đầu ra để tự kiểm tra hệ thống và chẩn đoán lỗi cảm biến.

Chức năng sản phẩm

Thu thập tín hiệu:

Bently Nevada 176449-09 có thể nhận được tín hiệu rung từ các cảm biến địa chấn (ví dụ: gia tốc kế, cảm biến tốc độ vận động), phản ánh trạng thái rung động của trục khuỷu hoặc đầu chéo của máy nén đối ứng.

Điều hòa tín hiệu:

BING NEVADA 176449-09 loại bỏ nhiễu và trích xuất các thành phần tần số hiệu quả thông qua các bộ lọc tích hợp (thông cao, thông thấp, lọc tích phân, v.v.); khuếch đại và chỉnh lưu các tín hiệu, và tính toán các tham số tĩnh như giá trị cực đại và giá trị RMS.

Phán quyết báo động:

BING NEVADA 176449-09 so sánh các giá trị tĩnh được tính toán với các ngưỡng cảnh báo trước và nguy hiểm và kích hoạt báo động tương ứng (được biểu thị bằng LED hoặc đầu ra bên ngoài) nếu vượt quá ngưỡng.

Đầu ra dữ liệu:

Bently Nevada 176449-09 truyền các tín hiệu được xử lý (ví dụ: tín hiệu logger 4-20 MA, tín hiệu đầu ra đệm) đến máy tính chủ hoặc thiết bị ghi để theo dõi thời gian thực và phân tích lịch sử.

Thông số sản phẩm

Sau đây là Bently Nevada 176449-09 Chi tiết giám sát vận tốc xung.

Đầu vào tín hiệu: Hỗ trợ tín hiệu đầu dò gần 1-4 hoặc tín hiệu cảm biến địa chấn

Trở kháng đầu vào: Tín hiệu gia tốc> 10 kΩ, tín hiệu vận tốc> 1 MΩ

Tăng tốc/gia tốc xung 2: 0,51-11,72 mV/(m/s²) (5-115 mV/g)

Vận tốc đối ứng/Vận tốc đối ứng với tần số thấp: 3,54-22,64 mV/(mm/s) (90-575 mV/(in/s))

Tiêu thụ năng lượng: 7,7 watt (danh nghĩa)

Đầu ra logger: 4-20 mA (tỷ lệ với quy mô đầy đủ), điện trở tải ≤ 600, độ chính xác ± 0,05 mA (xung quanh)

Đầu ra đệm: Trở kháng 550 (điển hình), được bảo vệ ngắn mạch

Dòng điện đầu ra tối đa: 40 mA (chạy), 15 mA khi khởi động (không có gấp lại)

Tăng tốc xung: Vượt qua cao 3-3000 Hz (Đỉnh), 10-3000 Hz (RMS), Vượt qua thấp 30-30000 Hz (Đỉnh), 40-30.000 Hz (RMS)

Tốc độ đối ứng: Vượt qua cao 1-400 Hz (Đỉnh), 10-400 Hz (RMS); Vượt qua thấp 40-5500 Hz (đỉnh), 60-5500 Hz (RMS); Bộ lọc Hz (RMS);

Bộ lọc: Highpass/Lowpass 4 cực (80 dB/thập kỷ), bộ lọc sai lệch 1 cực (-3 db@0.01 Hz)

Phạm vi ngưỡng: tỷ lệ đầy đủ 0-100% (giới hạn theo phạm vi cảm biến)

Độ chính xác: ± 0,13% mục tiêu

Độ trễ: 1-60 giây để cảnh báo (bước 1 giây), 0,1 giây đối với nguy cơ (danh nghĩa) hoặc 1-60 giây

Nhiệt độ hoạt động: -30 ° C đến +65 ° C với mô -đun I/O không tự cấm, 0 ° C đến +65 ° C với mô -đun I/O bên trong,

Nhiệt độ lưu trữ: -40 ° C đến +85 ° C,

Độ ẩm: 95% không áp dụng
