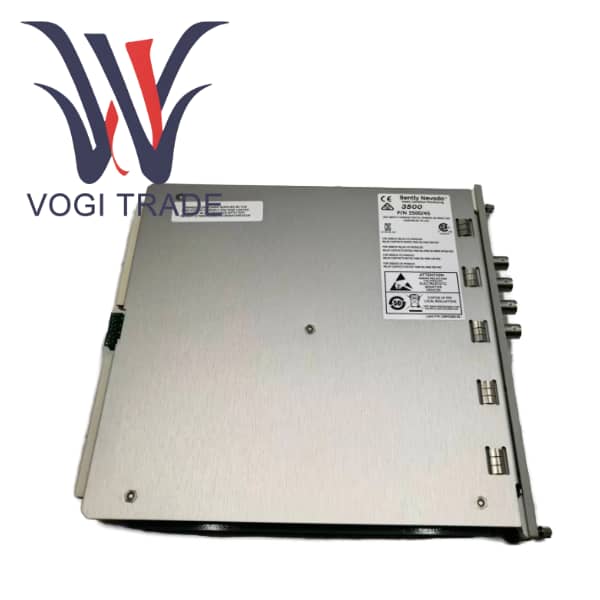

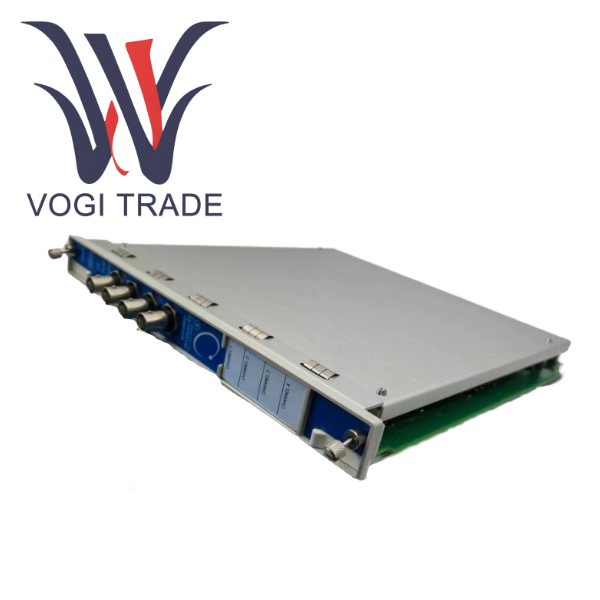

Nhẹ nhàng Nevada 176449-04

Thông số kỹ thuật

Loại sản phẩm3500/45 Giám sát vị trí

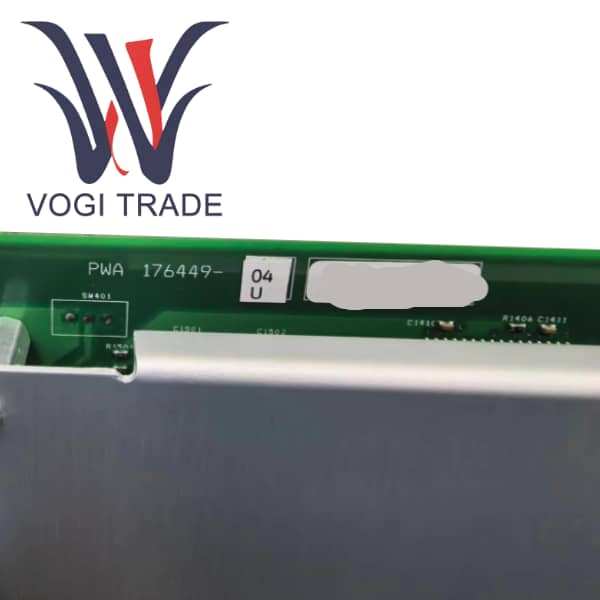

Mã bộ phận PN                     176449-04

Kích thước vật lý                241,3 mm chiều cao x 24,4 mm chiều rộng x 241,8 mm chiều sâu (9,50 inch x 0,96 inch x 9,52 inch)

Trọng lượng                                  0,91kg / 2,0lbs

Kênh đầu vào                       4 kênh, hỗ trợ Proximitor®, RPT, DC LVDT, AC LVDT, TMR.

Mức tiêu thụ điện thông thường      8,5 watt.

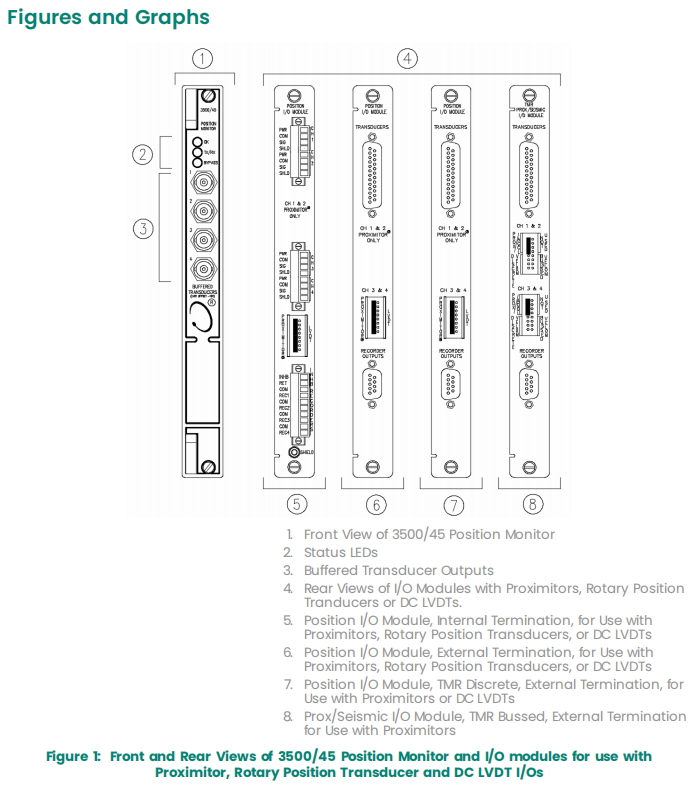

Đèn LED bảng mặt trước

Đèn LED OK                                 Cho biết mô-đun đang hoạt động bình thường.

Đèn LED TX/RX                            Cho biết mô-đun giao tiếp bình thường với các mô-đun khác trong giá 3500.

Đèn LED bỏ qua                           Cho biết mô-đun đang ở chế độ bỏ qua.

đầu ra

Đệm đầu ra tín hiệu gốc         Một đầu nối đồng trục ở mặt trước cho mỗi kênh

Đầu ra analog 4-20mA                      Một kênh trên mỗi kênh, công suất tải 0-600 Ω, phạm vi tuân thủ điện áp từ 0 đến +12 Vdc.

Hiệu suất đo lường

Độ chính xác                            Giá trị điển hình ±0,33% toàn thang đo, giá trị tối đa ±1% toàn thang đo.

Phản hồi tần số            Bộ lọc trực tiếp-3 dB ở 1,2 Hz; Bộ lọc khoảng cách-3 dB ở 0,41 Hz. Đặc tính lọc thông thấp này cho phép nó tập trung vào các tín hiệu vị trí tĩnh hoặc thay đổi chậm, lọc nhiễu rung tần số cao một cách hiệu quả.

Nguồn điện cảm biến

Proximitor/RPT                        -24 Vdc

DC LVDT                                +15 Vdc

AC LVDT                                 2,3 Vrms, sóng hình sin 3400 Hz

Chiết áp quay               -12,38 Vdc

Nhiệt độ hoạt động            -30°C đến +65°C.

Chứng nhận khu vực nguy hiểm     CSA/NRTL/C Loại I, Phân nhóm 2 Nhóm A, B, C, D T4.

So sánh các sản phẩm tương tự

Lợi thếs

Với độ chính xác và ổn định hàng đầu trong ngành, độ chính xác điển hình là ±0,33% và bộ lọc được tối ưu hóa cho tần số thấp, nó đã trở thành tiêu chuẩn vàng để giám sát vị trí của máy quay lớn. Độ ổn định lâu dài của 176449-04 đảm bảo tính hợp lệ của dữ liệu xu hướng và đóng vai trò là nền tảng cho phân tích nhiệt động lực học và dự đoán sự sống.

Khả năng tương thích cảm biến vô song. Một mô-đun giải quyết các vấn đề kết nối của tất cả các cảm biến dịch chuyển, đơn giản hóa đáng kể việc quản lý phụ tùng và thiết kế hệ thống. Các kỹ sư không cần chuẩn bị phần cứng giám sát khác nhau cho các loại cảm biến khác nhau.

Là một phần của Hệ thống 3500, dữ liệu, thông tin cảnh báo và trạng thái của nó được tích hợp hoàn toàn vào hệ sinh thái phần mềm Hệ thống 1, đạt được luồng dữ liệu liền mạch từ địa điểm đến phòng điều khiển.

Việc mở rộng vi sai độ dốc tích hợp và hỗ trợ chuyên nghiệp của thuật toán CIDE cho các ứng dụng phức tạp đã giải quyết các vấn đề trên toàn thế giới trong việc giám sát các tua bin hơi nước lớn, điều không thể so sánh được với các mô-đun có mục đích chung.

Thất vọngthuận lợi

So với 3500/42M, 176449-04 có một chức năng duy nhất và không thể đo độ rung. Trên vỏ ổ trục cần giám sát đồng thời cả độ rung và chuyển vị, có thể cần phải lắp đặt đồng thời 3500/42M và 3500/45, điều này làm tăng chi phí và độ phức tạp.

Là một mô-đun có tính chuyên môn cao nên giá thành của nó tương đối cao, đơn giá cao hơn nhiều so với các mô-đun I/O đa năng hoặc các bộ phát LVDT đơn giản.

Nó phụ thuộc mạnh mẽ vào các mô-đun I/O. 176449-04 chỉ đơn thuần là bộ xử lý chính và phải được ghép nối với mô-đun I/O chính xác để đạt được các phương thức kết thúc và đầu vào cảm biến cụ thể. Lựa chọn không chính xác có thể dẫn đến thiếu chức năng.

Bị khóa trong hệ sinh thái Hệ thống 1. Giá trị đầy đủ chỉ có thể được phản ánh đầy đủ trong bộ phần mềm Hệ thống 1 của Bently Nevada.
