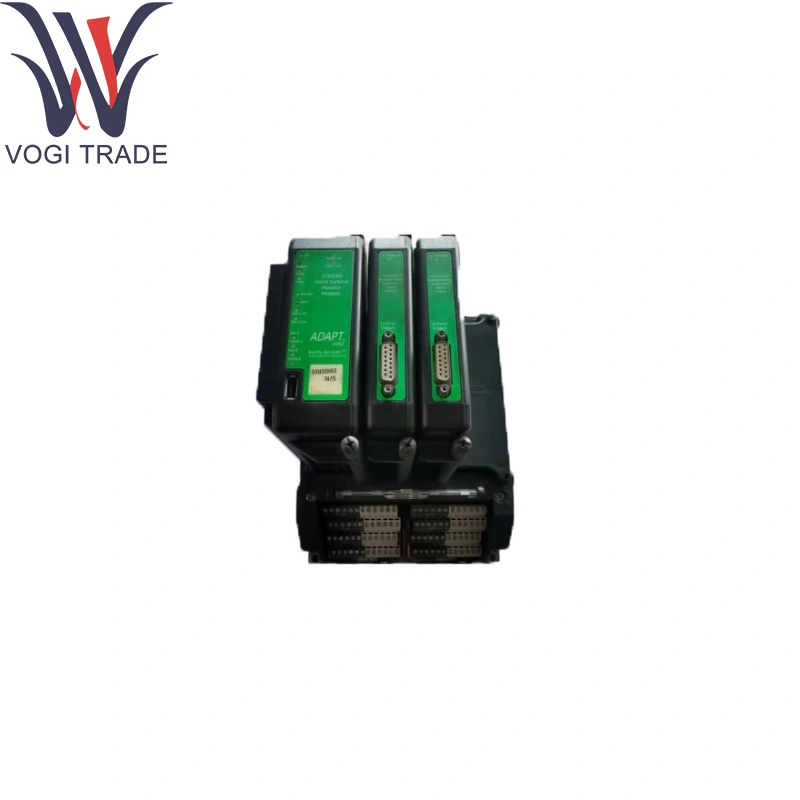

Bently Nevada 175794-01

Thông số kỹ thuật

Các kênh: 2 cảm biến vị trí que độc ​​lập vào đầu vào Bently Nevada 175794-01

Các loại cảm biến được hỗ trợ:

Máy biến áp vi phân biến tuyến tính (LVDT)

Đầu dò vị trí que từ tính hoặc chiết áp

Phạm vi đầu vào: tương tự ± 10VDC (có thể lập trình ± 5V đến ± 15V)

Độ phân giải: Chuyển đổi A/D 16 bit trên mỗi kênh với Bently Nevada 175794-01 (≈ 0,0015% của nhịp)

Độ chính xác: ± 0,1% quy mô đầy đủ sau khi tuyến tính hóa

Tỷ lệ lấy mẫu: 1kHz mỗi kênh, mua lại đồng thời

Sự cô lập: ≥1kV kênh và kênh trên kênh

Bảo vệ đầu vào: Kẹp quá điện áp đến ± 30V; Đảo ngược tính phân cực và bảo vệ tăng đột biến

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Mạnh40 ° C đến +85 ° C cho Bently Nevada 175794-01

Độ ẩm: ≤95%rh, không áp dụng

Chức năng sản phẩm

Điều hòa vị trí: Áp dụng kích thích, đệm và điều hòa thông qua Bently Nevada 175794-01, sau đó số hóa và tuyến tính hóa thành các đơn vị dịch chuyển.

Giám sát động: Chụp các quá độ vị trí tốc độ cao và thời gian dừng để phát hiện các sự kiện xáo trộn hoặc xơ xác.

Truyền thông dữ liệu: Phát các lá cờ chẩn đoán thời gian thực, vận tốc và chẩn đoán trên xe buýt kỹ thuật số backplane 3500.

Khu vực ứng dụng

Máy nén và động cơ đối ứng: Phản hồi vị trí que liên tục thông qua Bently Nevada 175794-01 để tránh tăng đột biến và điều chỉnh hiệu suất.

Tuân thủ API-618: Đáp ứng các yêu cầu chính xác để bảo vệ máy ảnh đối ứng quan trọng.

Tích hợp với DCS/SCADA: thông qua các mô-đun 42020MA hoặc đầu ra kỹ thuật số.

Bảo trì & Chẩn đoán: Cho phép phát hiện sớm hao mòn hoặc liên kết cơ học.
