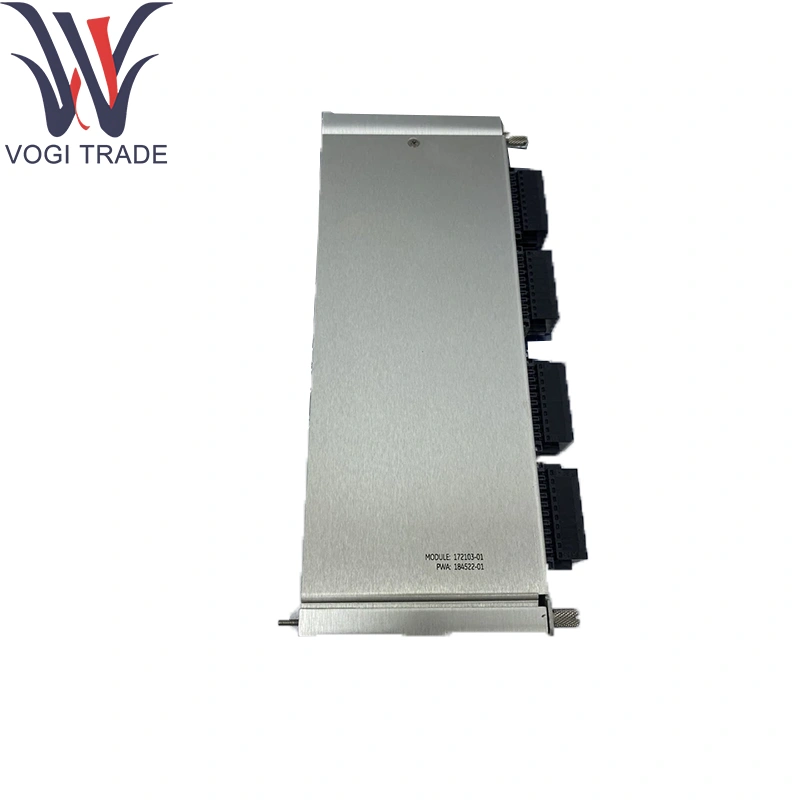

Thương hiệu: Bently NevadaMô tả: 172103-01Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 11Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 172103-01 được thiết kế để theo dõi nhiệt độ liên tục, trực tuyến của các điểm máy móc quan trọng, các vỏ bọc, bể chứa dầu bôi trơn, vỏ hộp số và nhiệt đới Spear.
| Sản xuất |
Bently Nevada |
| Số mô hình |
3500/65-01-01 |
| Số đặt hàng |
172103-01 |
| Danh mục |
3500/65 |
| Sự miêu tả |
RTD/MIP được cô lập TC mô -đun I/O, chấm dứt nội bộ |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8471800000 |
| Kích thước |
24*2.4*24 (cm) |
| Cân nặng |
1,4kg |
Thông tin đặt hàng
3500/65-AA-BB
A: Loại mô -đun I/O
01 RTD/TIP bị cô lập TC với chấm dứt nội bộ
02 RTD/TIP bị cô lập TC với các chấm dứt bên ngoài
B: Tùy chọn phê duyệt của cơ quan
00 Không
01 CSA/NRTL/C.
02 CSA/ATEX
Thông số kỹ thuật
Các kênh: 8 tổng số, có thể định cấu hình trong Bently Nevada 172103-01:
Đầu vào RTD 4 × 4 dây (PT100/PT1000)
Các đầu vào của cặp nhiệt điện-tip bị cô lập 4 × (Typee, J, K hoặc T)
Phạm vi RTD & độ chính xác:
Mạnh200 ° C đến +850 ° C (PT100), ± 0,1 ° C
Độ phân giải 0,1 ° C, chuyển đổi 16 bit
Phạm vi và độ chính xác của cặp nhiệt điện:
TYPEE: HP200 ° C đến +900 ° C; TypeJ: Mạnh210 ° C đến +760 ° C
Kiểu: Lọ250 ° C đến +1372 ° C; Type:
± 0,25 ° C (hoặc ± 0,1% của nhịp), chuyển đổi 16 bit
Bồi thường của ngã ba lạnh: trên tàu, độ chính xác ± 0,5 ° C
Bảo vệ & chấm dứt đầu vào:
Điện trở chấm dứt 100Ω (RTD) và ± 100mV (TC) cho Bently Nevada 172103-01
Kẹp quá điện áp đến ± 35V; Bảo vệ ngược cực
Tỷ lệ lấy mẫu: 2 mẫu/giây mỗi kênh (đồng thời)
Sự cô lập: kênh 1kV
Tiêu thụ điện năng: 24VDC (18 Ném32VDC) qua bảng nối đất, ≤5W
Xếp hạng môi trường:
Nhiệt độ hoạt động: 0 ° C đến +70 ° C
Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C
Độ ẩm: lên đến 95%rh, không áp dụng
Chức năng sản phẩm
Điều hòa tín hiệu: kích thích/tuyến tính hóa RTD 4 dây và điều kiện cặp nhiệt điện qua Bently Nevada 172103-01 với bù giao tiếp lạnh.
Số hóa: Chuyển đổi tín hiệu tương tự thành dữ liệu kỹ thuật số cho bảng nối tiếp 3500/3700.
Logic báo động: So sánh các kênh với các điểm đặt lập trình bằng cách sử dụng Bently Nevada 172103-01.
Chẩn đoán: Giám sát tính toàn vẹn vòng lặp cảm biến và báo cáo lỗi.
Kết thúc tích hợp: Nhúng các chấm dứt chính xác trên bo mạch
Khu vực ứng dụng
Nhiễm mang & Nhiệt độ dầu bôi trơn: Phát hiện thất bại sớm với Bently Nevada 172103-01 trong tuabin/máy nén.
Theo dõi hộp số & con dấu: Theo dõi nhiệt độ để bảo trì dự đoán.
Hệ thống đốt & ống xả: Cảm biến cặp nhiệt điện trong các đường dẫn khí nóng.
Trình trượt điều khiển quá trình: Tích hợp vào các bảng bảo vệ thông qua Bently Nevada 172103-01.
Cài đặt ở khu vực nguy hiểm: Bảng điều khiển Zone2/Div2 giảm các yêu cầu về ý chí của trường
