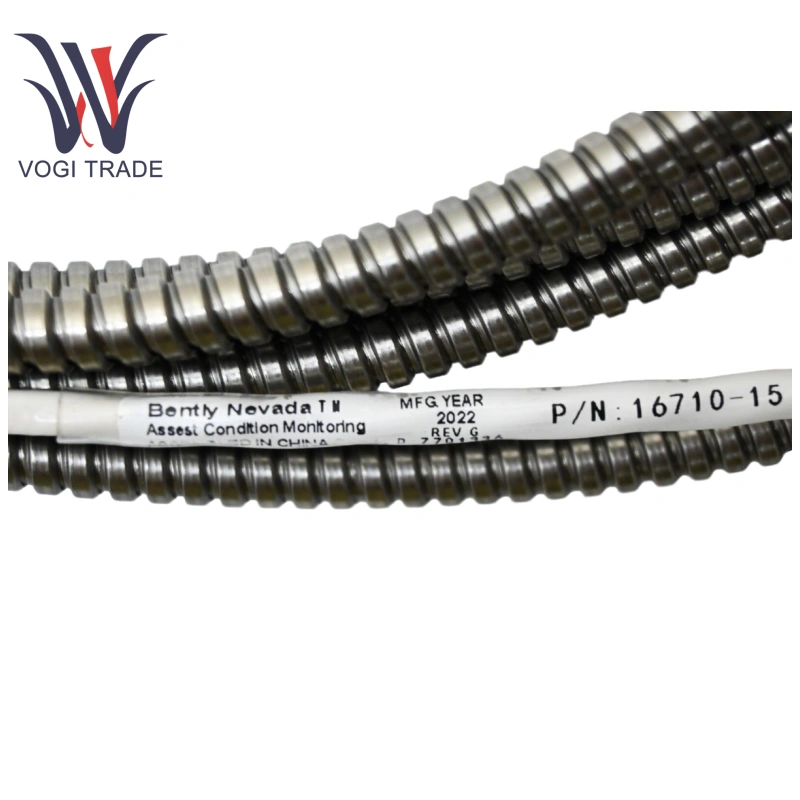

Bently Nevada 16710-15

Thông số kỹ thuật

Loại cáp: Cáp kết nối tín hiệu được che chắn, được cài đặt sẵn với đầu nối chuyên dụng ở một đầu.

Thông số kỹ thuật cáp: Dây dẫn: Đồng bị đóng hộp, cách nhiệt: polyvinyl clorua kháng nhiệt (PVC), khiên: lưới đồng (độ bao phủ ≥90%).

Chiều dài: Tiêu chuẩn 1,5 mét.

Nhiệt độ hoạt động: -40 ° C đến +85 ° C.

Kháng môi trường: Độ ẩm tương đối: 5% đến 95% (không áp dụng).

Khả năng tương thích của đầu nối: Chỉ tương thích với các mô -đun giám sát sê -ri Bently Nevada 3500 và các giao diện tiền khuếch đại tương ứng. Mô hình đầu nối khớp chính xác với giao diện thành phần hệ thống.

Đặc điểm truyền tín hiệu: suy giảm tín hiệu ≤ 0,5dB/10 mét (ở tần số 1kHz)

Kịch bản ứng dụng

Bently Nevada 16710-15 được sử dụng rộng rãi trong giám sát trực tuyến rung động trục, dịch chuyển trục, chênh lệch mở rộng và các thông số khác của máy móc xoay khóa trong công suất (tuabin hơi nước, máy phát điện), hóa dầu (máy nén), kim loại (nhà máy lăn), sản xuất công nghiệp và công nghiệp khác.

Những lợi ích

Bently Nevada 16710-15 như một phụ kiện chính hãng, nó tương thích sâu với hệ thống giám sát Bently Nevada, giảm độ phức tạp tích hợp hệ thống. Bảo vệ đáng tin cậy và chất lượng tín hiệu làm giảm nguy cơ báo động sai hoặc thời gian chết do lỗi cáp.

Hướng dẫn

Kết nối Bently Nevada 16710-15: Đảm bảo hệ thống được cung cấp tắt. Cắm đầu nối được lắp ráp sẵn vào một đầu của cáp vào đầu vào đầu vào tín hiệu của mô-đun giám sát sê-ri 3500. Kết nối đầu kia với đầu ra đầu ra tín hiệu của bộ khuếch đại hoặc cảm biến phần gần tương ứng. Đảm bảo đầu nối được tham gia đầy đủ (âm thanh "nhấp chuột" được nghe) và không cho phép nó trở nên lỏng lẻo.

Yêu cầu về hệ thống dây điện: Định tuyến dây cáp ra khỏi các nguồn điện từ mạnh và tránh chạy chúng song song với cáp nguồn. Nếu băng qua cáp, hãy làm như vậy vuông góc. Sử dụng kẹp cách điện để bảo đảm các dây cáp.

Kiểm tra và bảo trì: Thường xuyên (ba tháng một lần) kiểm tra các dây cáp để đảm bảo cách điện còn nguyên vẹn và việc che chắn không được lộ ra. Luôn ngắt kết nối dây nguồn trước khi cắm hoặc rút các đầu nối để tránh làm hỏng giao diện hoặc mô -đun trong khi chúng được bật nguồn.

Hạn chế tương thích

Bently Nevada 16710-15 chỉ áp dụng cho các hệ thống sê-ri Bently Nevada 3500. Không trộn lẫn với các mô-đun từ các thương hiệu khác hoặc các mô-đun không phải là 3500. Mặt khác, sự không phù hợp tín hiệu hoặc thiệt hại giao diện có thể xảy ra.
