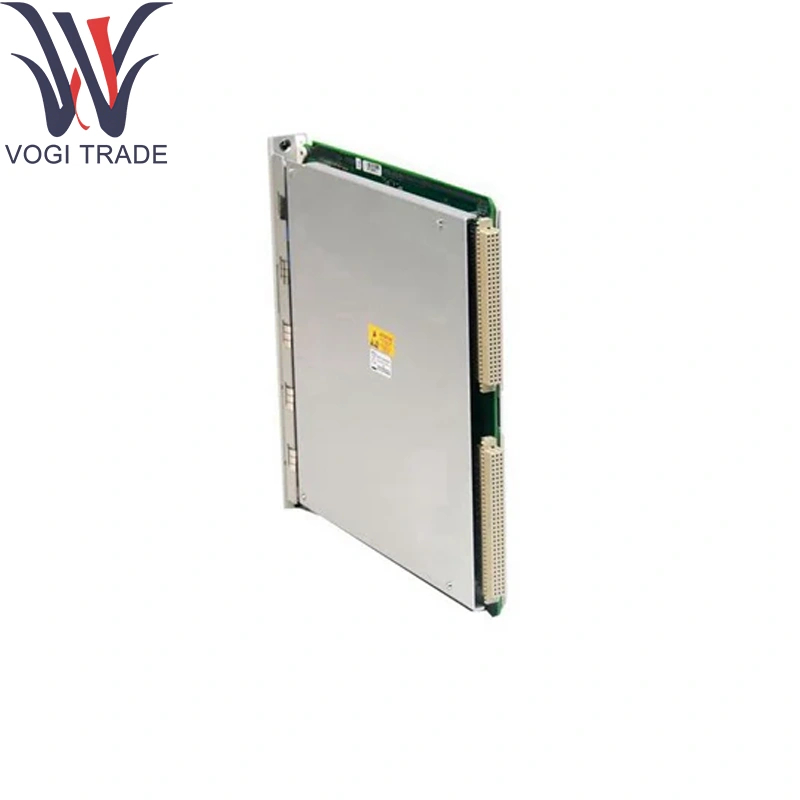

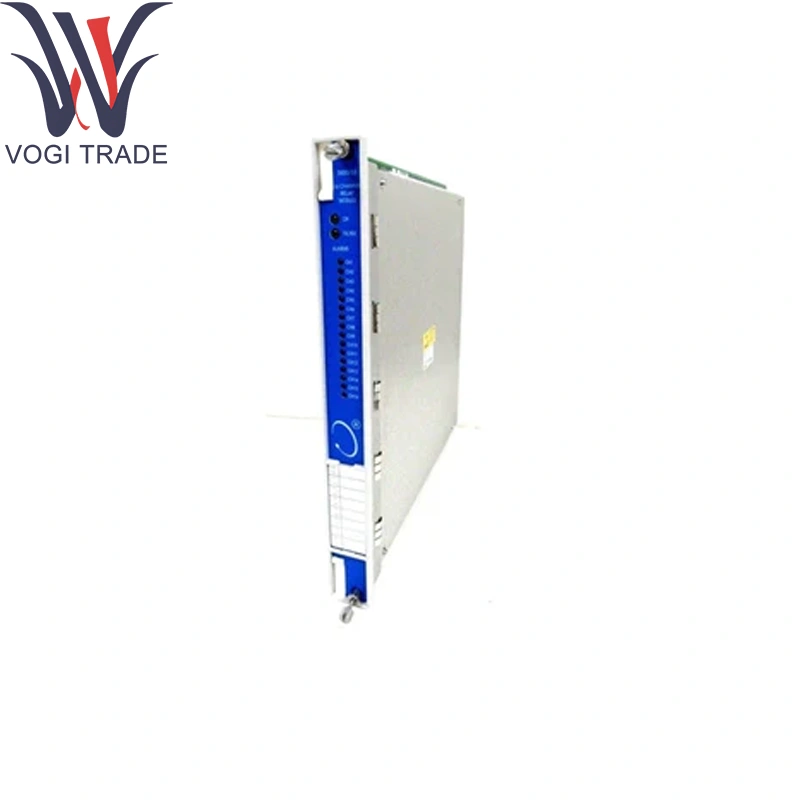

Thương hiệu: Bently NevadaMô tả: 149986-02Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 11Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 149986-02 cung cấp các đầu ra rơle rời rạc cho các chỉ dẫn báo động, chuyến đi hoặc trạng thái được điều khiển bởi logic giám sát và bảo vệ dựa trên giá đỡ.
| Sản xuất |
Bently Nevada |
| Số mô hình |
3500/32-01-00 |
| Số đặt hàng |
149986-02 |
| Danh mục |
3500 |
| Sự miêu tả |
Mô-đun chuyển tiếp 4 kênh |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
85389091 |
| Kích thước |
16*16*12 (cm) |
| Cân nặng |
1,4 kg |
Thông tin đặt hàng
Mô-đun rơle 4 kênh
3500/32 -AA -BB
A: Mô -đun đầu ra
01 Mô-đun đầu ra rơle 4 kênh
B: Tùy chọn phê duyệt của cơ quan
00 Không
01 CSA/NRTL/C (Lớp I, Div 2)
02 ATEX/IECEX/CSA (Lớp I, Vùng 2)
Đã lưu
149986-02 Mô-đun điều khiển chuyển tiếp 4 kênh dự phòng
125720-01 Mô-đun đầu ra tiếp sức 4 kênh dự phòng (chỉ có sẵn để sửa chữa)
125720-02 Mô-đun đầu ra rơle 4 kênh dự phòng cho các hệ thống khu vực nguy hiểm và hệ thống an toàn chức năng
Thông số kỹ thuật
Các kênh chuyển tiếp: Các tiếp điểm 4 × Formc (SPDT) trong Bently Nevada 149986-02
Xếp hạng liên lạc:
5a @ 250vac (điện trở)
5a @ 30VDC (điện trở)
Phương pháp ổ đĩa: Ổ đĩa cuộn trạng thái rắn điều khiển trên bảng nối tiếp, không cần nguồn cung cấp bên ngoài cần thiết
Thời gian vận hành/phát hành: ≤10ms từ lệnh sang thay đổi liên hệ
Điện môi chịu được: 1kV giữa cuộn/tiếp xúc và trên các kênh cho Bently Nevada 149986-02
Các chỉ số: Đèn LED mặt trước trên mỗi kênh cho biết trạng thái năng lượng
Giao diện: Đầu nối 50 chân đến 3500 xe buýt kỹ thuật số
Tiêu thụ năng lượng: 24VDC qua bảng nối đất, ≤3W
Môi trường:
Nhiệt độ hoạt động: 0 ° C đến +70 ° C
Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C
Độ ẩm: lên đến 95%rh, không áp dụng
Chức năng sản phẩmn
Chuyển đổi đầu ra rời rạc: Cung cấp năng lượng cho các mạch bên ngoài thông qua Bently Nevada 149986-02 để đáp ứng với các lệnh bảo vệ.
Tính toàn vẹn cao: Hành động chuyển tiếp nhanh, đáng tin cậy với tự chẩn đoán cho các lỗi cuộn/liên hệ.
Thực hiện nhỏ gọn: Hợp nhất bốn đầu ra rơle trong một khe cắm lại.
Hệ thống dây linh hoạt: Khối đầu nối vít cho các kết nối trường.
Khu vực ứng dụng
Bảo vệ tuabin & máy nén: Lái xe solenoids với Bently Nevada 149986-02 trong các sự kiện tắt máy.
Máy phát điện & Tấm động cơ: Kích hoạt rơle mở và tái xuất.
Khóa liên động của nhà máy quy trình: Tích hợp báo động vào các hệ thống an toàn.
Các gói Skid OEM: Cung cấp các đầu ra riêng biệt trong các bảng sử dụng Bently Nevada 149986-02.
Các dự án Retrofit: Thêm công suất chuyển tiếp vào các giá đỡ hiện có thông qua Bently Nevada 149986-02.
