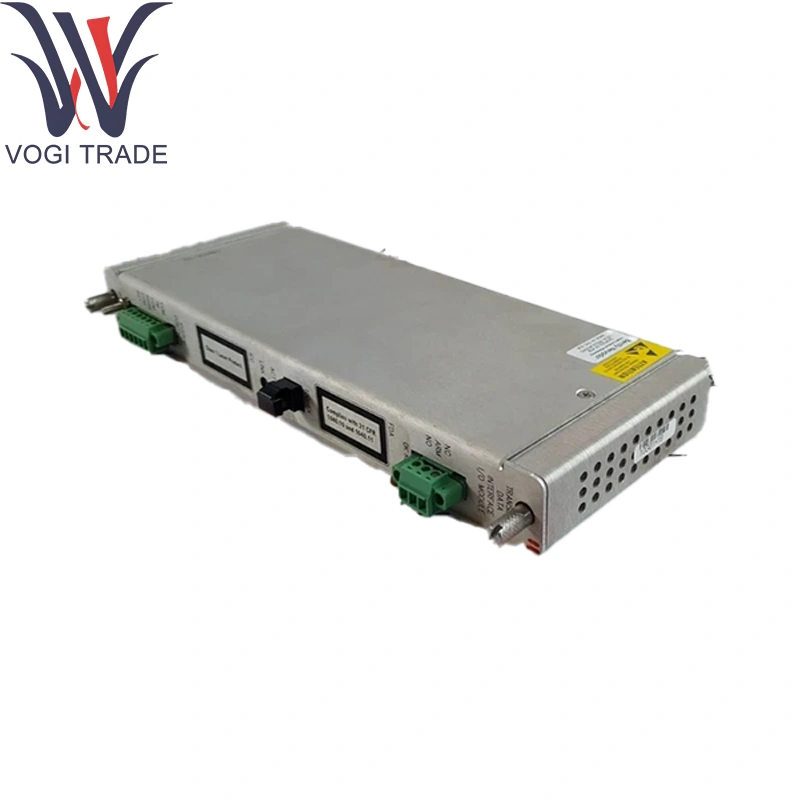

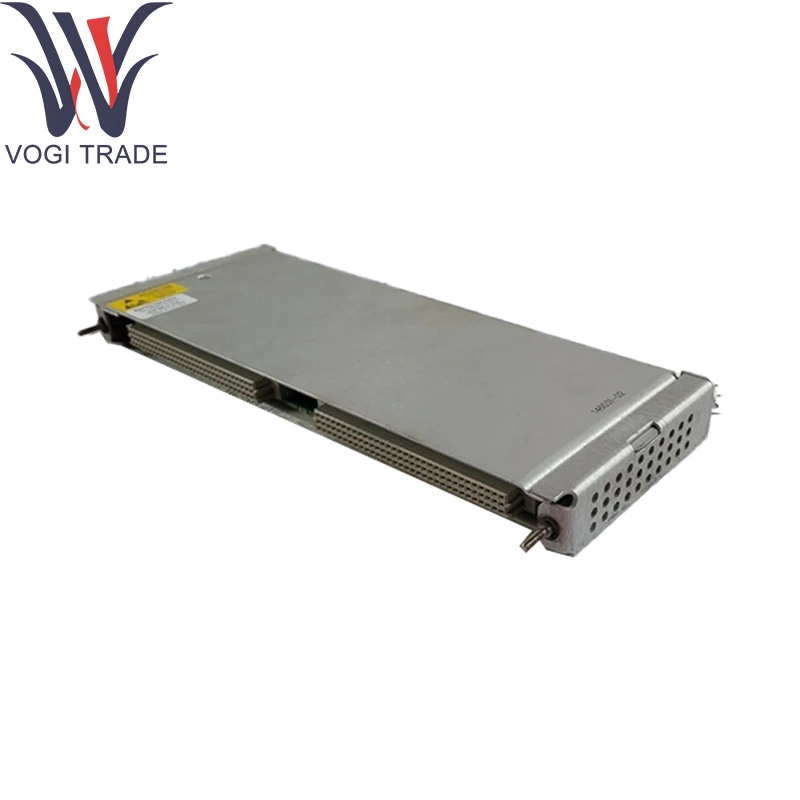

Bently Nevada 146031-02

Thông tin đặt hàng

Đã lưu

288055-01 Mô-đun giao diện dữ liệu thoáng qua tiêu chuẩn với cáp USB

123m4610* 10 feet A đến B Cáp USB

146031-01 10base-T/100base-TX mô-đun I/O

146031-02 100base-fx (sợi quang) Mô-đun I/O

161580 3500/22M Hướng dẫn sử dụng hoạt động và bảo trì TDI

164466 Phụ kiện mạng Biểu dữ liệu

Tiêu đề đầu nối 00580441, chấm dứt nội bộ, 3 vị trí, màu xanh lá cây

00580436 Tiêu đề đầu nối, chấm dứt nội bộ, 6 vị trí, màu xanh lá cây

Tiêu đề đầu nối 111M5777, Chấm dứt nội bộ, 2 vị trí, màu xanh lá cây

Tiêu đề đầu nối 166M2390, loại lò xo đẩy (thay thế cho PN 00580436)

Tiêu đề đầu nối 166M4363, loại lò xo đẩy (thay thế cho PN 00580441)

146031-03 10base-T/100base-TX I/O Module GLD mạ

146031-04 100base-fx (sợi quang) Module GLD Mod

Thông số kỹ thuật

Giao diện bảng nối đa năng: Đầu nối 50 chân cho 3500 xe buýt kỹ thuật số vào/ra ở Bently Nevada 146031-02

Cổng sợi: Các đầu nối SC hoặc ST Multimode 2 × 100base-Fx (phụ thuộc vào tùy chọn khách hàng)

Bước sóng: 1300nm

Khoảng cách tối đa: lên đến 2km trên sợi 62,5/125m; lên đến 5km trên sợi 50/125m với Bently Nevada 146031-02

Tốc độ dữ liệu: Tua lại toàn bộ 100Mbps

Cấu trúc liên kết mạng: điểm-điểm, chuỗi cúc hoặc vòng (với trình quản lý vòng sợi bên ngoài)

Phân lập: ≥2kV Phân biệt điện quang học

Các chỉ số: Đèn LED bảng điều khiển phía trước cho liên kết/hoạt động thông qua cổng sợi; Back-Back-ok; Sức mạnh ok

Sức mạnh: 24VDC thông qua bảng nối đất (18 trận32VDC), .50.5A

Xếp hạng môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: ≤95%rh, không áp dụng

Chức năng sản phẩm

Kết nối sợi quang: Đường hầm trong suốt 3500 khung xe buýt trên sợi thông qua Bently Nevada 146031-02, duy trì lưu lượng bảo vệ thời gian thực.

Giao tiếp đường dài: Mở rộng phạm vi mạng vượt ra ngoài giới hạn đồng, miễn dịch với EMI và các vòng lặp mặt đất.

Hỗ trợ vòng dự phòng: Tích hợp các cấu trúc liên kết vòng sợi kép để có tính khả dụng cao.

Chẩn đoán & Giám sát: Báo cáo tình trạng liên tục về sức khỏe liên kết sợi và kết nối bảng ga.

Khu vực ứng dụng

Các nhà máy điện: Liên kết giá đỡ tuabin/máy phát từ xa với các phòng điều khiển bằng cách sử dụng Bently Nevada 146031-02 trên các trạm biến áp.

Hóa dầu & Tinh chỉnh: Truyền thông trên các khu vực khu vực nguy hiểm.

Khai thác & kim loại: Backhaul sợi quang trong môi trường ồn ào bằng điện với Bently Nevada 146031-02.

Nền tảng dầu khí: Truyền thông đường dài có Bently Nevada 146031-02 ở trên/dưới boong với khả năng chống sét.

Trình trượt tự động quá trình: Các bảng gắn trên Skid mô-đun đòi hỏi kết nối sợi mạnh mẽ.
