Nhẹ nhàng Nevada 146031-01 190093-01

Tính năng sản phẩm

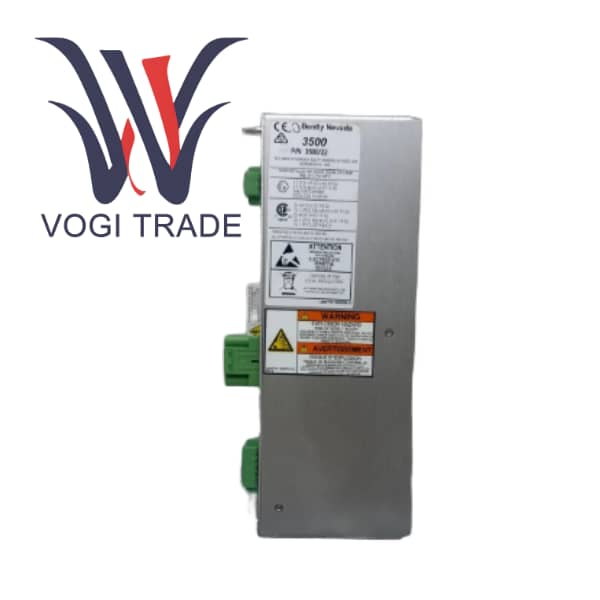

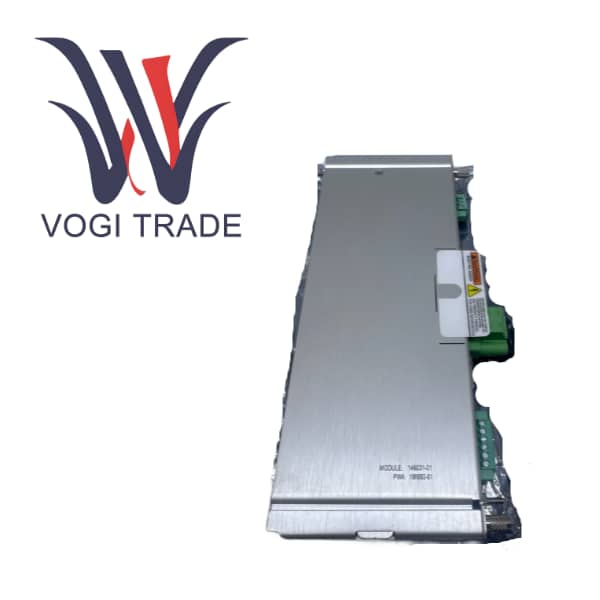

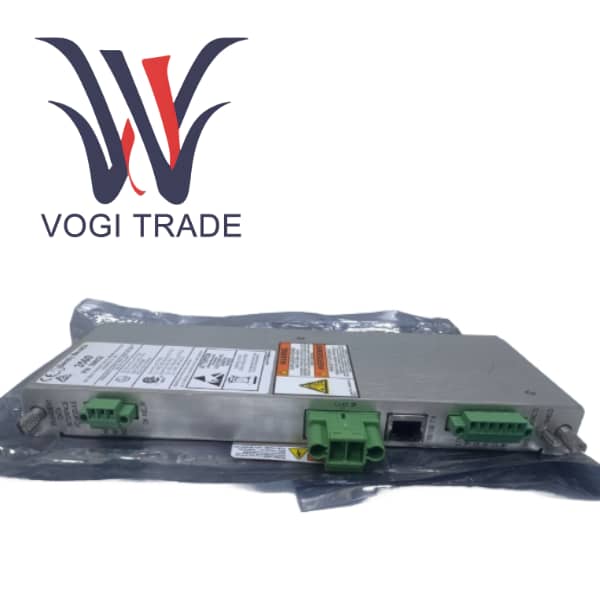

Bently Nevada 146031-01 PWA190093-01 là mô-đun I/O Ethernet 10Base-T/100Base-TX, được thiết kế đặc biệt cho các hệ thống Giao diện dữ liệu tức thời (TDI) 3500/22M như một giao diện truyền thông quan trọng. Mô-đun này hỗ trợ tích hợp liền mạch giá giám sát cơ học Bently Nevada 3500 với các hệ thống cấp cao hơn (chẳng hạn như phần mềm System 1® của GE) thông qua Ethernet tiêu chuẩn. Là lớp vật lý và lớp liên kết dữ liệu, nó có thể truyền dữ liệu sức khỏe cơ học quan trọng (bao gồm các giá trị trạng thái ổn định, dạng sóng nhất thời và thông tin cảnh báo) từ hệ thống giám sát đến nền tảng quản lý tài sản để phân tích và chẩn đoán theo thời gian thực.

Là thành phần cốt lõi của hệ thống 3500, mô-đun này được lắp đặt trong một khe phía sau có chiều cao tối đa dành riêng cho giá đỡ và rất quan trọng đối với mọi cài đặt yêu cầu thu thập dữ liệu dựa trên mạng và cấu hình từ xa.

Thông số kỹ thuật & Thông số

Tiêu chuẩn Truyền thông       Ethernet 10Base-T và 100Base-TX, tuân theo IEEE 802.3.

Tốc độ dữ liệu                             10 Mbps và 100 Mbps, tự động cảm nhận và tự động thương lượng

Các giao thức được hỗ trợ                Giao thức máy chủ BN (để liên lạc với Cấu hình 3500, Thu thập dữ liệu và Phần mềm hiển thị)

                                             Giao thức BN TDI (để liên lạc với phần mềm GE System 1®)

Kết nối vật lý                 Đầu nối                Cổng RJ-45 đơn

                                             Loại cáp               Cáp Ethernet loại 5 được bảo vệ tiêu chuẩn

                                             Chiều dài cáp tối đa     100 mét (328 feet)

Chỉ báo trạng thái (đèn LED)           Được tích hợp vào bảng mặt trước mô-đun TDI chính (OK, TX/RX, CONFIG OK, TM).

Giới hạn môi trường                Nhiệt độ hoạt động      -30 °C đến +65 °C (-22 °F đến +149 °F)

                                             Nhiệt độ bảo quản         -40 °C đến +85 °C (-40 °F đến +185 °F)

                                             Độ ẩm                           95% không ngưng tụ

Kích thước vật lý                Cao x Rộng x Sâu       241,3 mm x 24,4 mm x 99,1 mm (9,50 inch x 0,96 inch x 3,90 inch)

                                             Trọng lượng                              0,20 kg (0,44 lbs)

                                             Không gian giá đỡ                        Yêu cầu 1 khe phía sau có chiều cao tối đa.

                                             Phê duyệt khu vực dễ cháy nổ   Có sẵn với cấu hình giá phù hợp (ví dụ: CSA/NRTL cho Loại I, Phân khu 2; ATEX/IECEx cho Vùng 2).

Tính năng sản phẩm

Giao diện Ethernet tốc độ kép có thể kết nối linh hoạt với cơ sở hạ tầng mạng 10Mbps truyền thống và 100Mbps hiện đại, đồng thời hỗ trợ chế độ đàm phán tốc độ tự động và chế độ song công.

Kiểu dáng công nghiệp chắc chắn và bền bỉ được thiết kế đặc biệt để vận hành đáng tin cậy trong môi trường công nghiệp khắc nghiệt, có dải nhiệt độ hoạt động rộng và tuân thủ các tiêu chuẩn bức xạ và miễn nhiễm tương thích điện từ cấp công nghiệp EN 61000-6-2, EN 61000-6-4.

Tích hợp hệ thống liền mạch, hỗ trợ giao tiếp hai chiều, có thể được sử dụng để cấu hình (sử dụng giao thức máy chủ BN) và thu thập dữ liệu liên tục (sử dụng giao thức BN TDI), đảm bảo 3500 giá đỡ có thể được tích hợp hoàn toàn vào mạng giám sát của nhà máy.

Hỗ trợ các loại dữ liệu toàn diện tạo điều kiện thuận lợi cho việc truyền tải tất cả dữ liệu chính được TDI thu thập, bao gồm:

Các giá trị tĩnh, chẳng hạn như độ rung và nhiệt độ tổng thể

Dạng sóng động đồng bộ và không đồng bộ

Bắt đầu/trượt dữ liệu tạm thời

Dữ liệu cảnh báo và sự kiện

Hệ thống cáp được đơn giản hóa sử dụng đầu nối RJ-45 phổ dụng và cáp CAT5e tiêu chuẩn. So với các hệ thống cáp chuyên dụng, nó đơn giản hóa việc cài đặt, quản lý phụ tùng và xử lý sự cố.
