Nhẹ nhàng Nevada 140734-02

Tổng quan về sản phẩm

140734-02 Mô-đun giám sát độ rung Proximitor bốn kênh, hiệu suất cao được ra mắt bởi Bently Nevada, một công ty con của Baker Hughes. Là một trong những thành phần cốt lõi của hệ thống bảo vệ cơ học và giám sát tình trạng 3500, 3500/42M được thiết kế đặc biệt để giám sát độ rung, dịch chuyển và vị trí toàn diện của máy móc quay và chuyển động tịnh tiến quan trọng.

3500/42M sử dụng thiết kế khe 1/4 chiều rộng đơn và có thể lắp trực tiếp vào giá đỡ 3500 tiêu chuẩn. Tính năng nổi bật nhất là mức độ linh hoạt cao và đa chức năng. Được lập trình thông qua Phần mềm cấu hình giá 3500 đi kèm, mỗi cặp kênh có thể được cấu hình độc lập để thực hiện bất kỳ một trong chín chức năng đo khác nhau. Bao gồm rung động hướng tâm, dịch chuyển dọc trục, giãn nở vi sai, độ lệch tâm, REBAM, gia tốc, vận tốc, rung động dọc trục tuyệt đối và vùng chấp nhận hình tròn. Thiết kế máy đa chức năng này cho phép 140734-02 thích ứng với nhiều tình huống ứng dụng, từ máy bơm và quạt đơn giản đến bộ máy phát điện tua bin hơi nước và máy nén phức tạp. Biến 3500/42M trở thành lựa chọn lý tưởng để bảo vệ cơ khí toàn diện và giám sát tình trạng.

Tính năng chức năng của sản phẩm

Cặp kênh đa chức năng và có thể lập trình

Cải tiến cốt lõi của 140734-02 là bốn kênh của mô-đun được chia thành hai cặp. Mỗi cặp có thể được cấu hình độc lập và đồng thời để thực hiện các nhiệm vụ đo khác nhau. Ví dụ: các kênh 1&2 có thể được cấu hình để theo dõi độ rung hướng tâm, trong khi các Kênh 3&4 có thể được cấu hình đồng thời để theo dõi chuyển vị dọc trục. Thiết kế này giúp tăng cường đáng kể tỷ lệ sử dụng và tính linh hoạt ứng dụng của từng mô-đun riêng lẻ.

Thư viện đo lường mở rộng hỗ trợ 9 loại phép đo, bao gồm hầu hết tất cả các thông số cơ học chính của máy quay.

Các loại dịch chuyển bao gồm rung động hướng tâm, vị trí lực đẩy, độ giãn nở vi sai và độ lệch tâm.

Loại vận tốc được chia thành vận tốc và gia tốc.

REBAM chẩn đoán nâng cao, khu vực chấp nhận hình tròn.

Độ rung tuyệt đối của trục loại hỗn hợp.

Đầu ra giá trị tĩnh phong phú và báo động chính xác

Ngoài RMS đơn giản, đối với mỗi loại phép đo, mô-đun 3500/42M không chỉ tính toán tổng giá trị RMS mà còn đưa ra một chuỗi Giá trị tĩnh. Ví dụ: ở chế độ rung hướng tâm, 140734-02 sẽ xuất ra Trực tiếp, Khoảng cách, Biên độ 1X, Độ trễ pha 1X, Biên độ 2X, Biên độ Smax, v.v. Những dữ liệu phong phú này cung cấp manh mối chính để chẩn đoán lỗi chuyên sâu.

Hệ thống báo động có thể lập trình hai cấp cung cấp hai cấp độ báo động rơle phần cứng: Cảnh báo và Nguy hiểm. Ngưỡng kích hoạt và thời gian trễ của cảnh báo có thể được đặt chính xác thông qua phần mềm, ngăn chặn hiệu quả việc cắt sai do nhiễu tức thời và đảm bảo hành động kịp thời trong điều kiện làm việc thực sự nguy hiểm.

Khả năng chẩn đoán và tích hợp hệ thống mạnh mẽ

Đầu ra tiêu chuẩn 4-20mA cho phép xuất các giá trị đo chính của từng kênh tới DCS/PLC thông qua tín hiệu 4-20mA, đạt được khả năng giám sát tập trung.

Đầu ra bộ đệm của bảng điều khiển phía trước cung cấp tín hiệu cảm biến thô chất lượng cao, tạo điều kiện cho các kỹ sư tại chỗ tiến hành phân tích phổ và dạng sóng chi tiết bằng cách sử dụng bộ thu thập dữ liệu di động.

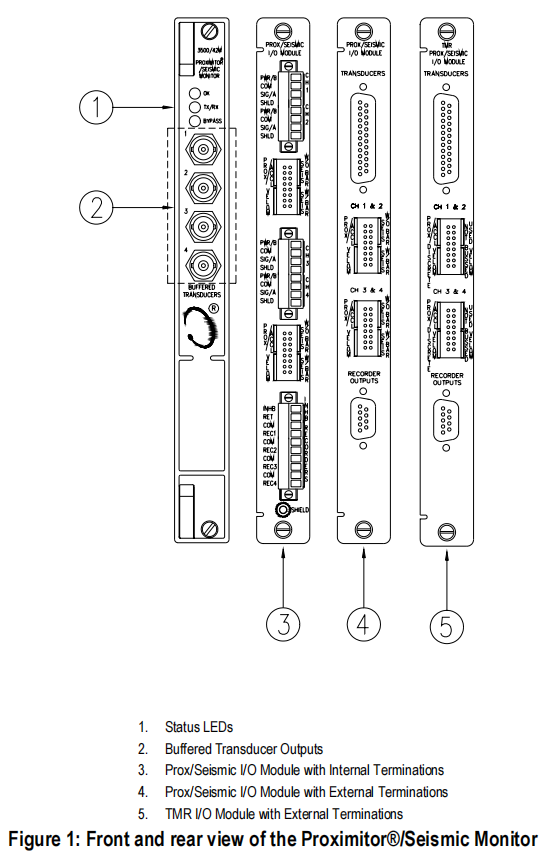

Ba đèn LED mặt trước của 140734-02 cung cấp cho nhân viên bảo trì thông tin trực quan về tình trạng sức khỏe, trạng thái liên lạc và chế độ hoạt động của mô-đun.

Phạm vi ngành áp dụng

3500/42M 140734-02 có thể áp dụng cho tất cả các lĩnh vực công nghiệp nặng có thiết bị quay phức tạp và quan trọng.

Trong lĩnh vực năng lượng và điện, chúng tôi cung cấp dịch vụ giám sát toàn diện cho tua bin hơi, tua bin khí và máy phát điện, bao gồm độ rung hướng tâm/trục, độ mòn ổ đỡ lực đẩy, giãn nở nhiệt, độ uốn trục lớn và tình trạng ổ trục.

Việc giám sát tình trạng của máy nén dòng ly tâm/hướng trục lớn và máy khuấy lò phản ứng trong ngành hóa dầu, đặc biệt là cảnh báo lỗi sớm của vòng bi lăn, có tầm quan trọng sống còn.

Bất kỳ thiết bị quan trọng nào trong luyện kim, khai thác mỏ, sản xuất giấy, xi măng và các ngành công nghiệp khác yêu cầu giám sát độ rung và dịch chuyển với độ chính xác cao và đa chức năng.
