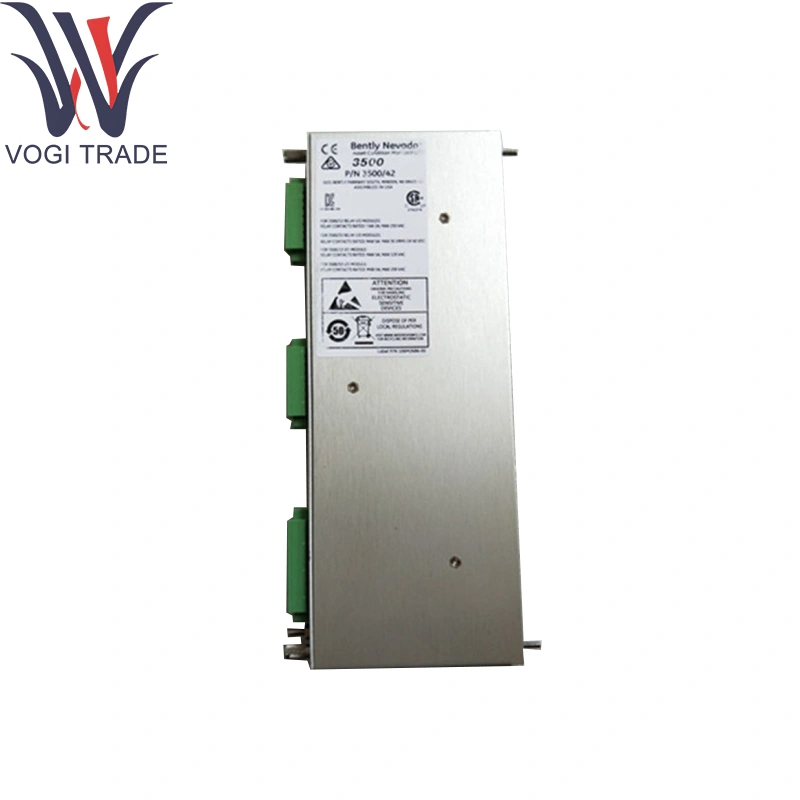

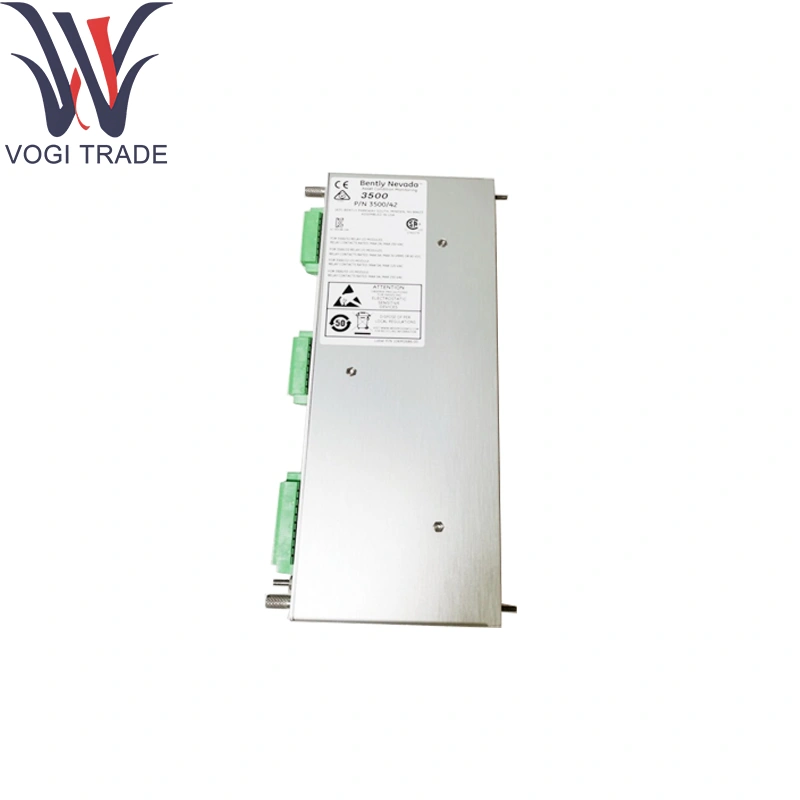

Bently Nevada 138700-01

Thông tin đặt hàng

Mô tả sản phẩm

3500/42M-AA-BB

A: Loại mô -đun I/O

Xem các loại mô -đun I/O trên trang 19.

B: Tùy chọn phê duyệt khu vực nguy hiểm

00

Không có

01

CSA / NRTL / C (Lớp 1, Phân khu 2)

02

ATEX / IECEX / CSA (Lớp 1, Vùng 2)

Thông số kỹ thuật

Các kênh: 4 đầu vào dự án gần (đầu dò hiện tại hoạt động) cho Bently Nevada 138700-01

Kích thích thăm dò: Hàng23 V DC, 12 mA mỗi kênh (bị cô lập thông qua các rào cản bên trong)

Phạm vi đầu vào: 1 đầu ra đầu ra P-P P-P

Điều hòa tín hiệu:

Điện trở cuối cùng 1 kΩ đầu dò

Tăng và bù có thể lập trình thông qua Rack CPU ở Bently Nevada 138700-01

Có thể chọn các dải bộ lọc 1 ×, 2 × và băng thông rộng

Sự cách ly:

Rào cản zener an toàn nội tại trên mỗi kênh

Phân lập Galvanic từ kênh 1 kV

Đầu ra báo động/trạng thái: Dữ liệu kỹ thuật số trên 3500 BUSPLANE BUS bằng cách sử dụng Bently Nevada 138700-01; Đèn LED trên tàu để trình bày kênh và lỗi

Công suất: 24 V DC (18 Ném32 V DC), ≤ 4 W Tiêu thụ mô -đun

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Temp lưu trữ:

Độ ẩm: ≤ 95 % rh, không phụ thuộc

Chức năng sản phẩm

Các điều kiện tín hiệu thăm dò hiện tại thông qua Bently Nevada 138700-01, áp dụng kích thích, lọc và tuyến tính hóa và số hóa chúng vào dữ liệu rung và giải phóng mặt bằng. Truyền đạt các phép đo và chẩn đoán sức khỏe cảm biến thông qua xe buýt kỹ thuật số tốc độ cao của Rack 3500 Series.

Các mô -đun hỗ trợ cốt lõi

3500/65 Mô-đun mất tín hiệu: Để phát hiện đầu dò hoặc lỗi cáp

Mô -đun giao diện hệ thống 3500/01

Mô-đun rơle 3500/03: Cung cấp đầu ra rơle Form-C

3500/04 Mô-đun đầu ra tương tự: Các giá trị đo được chuyển đổi

Đầu dò gần gũi & Cáp: Các đầu dò sê-ri 3300 XL giao thoa với Bently Nevada 138700-01
