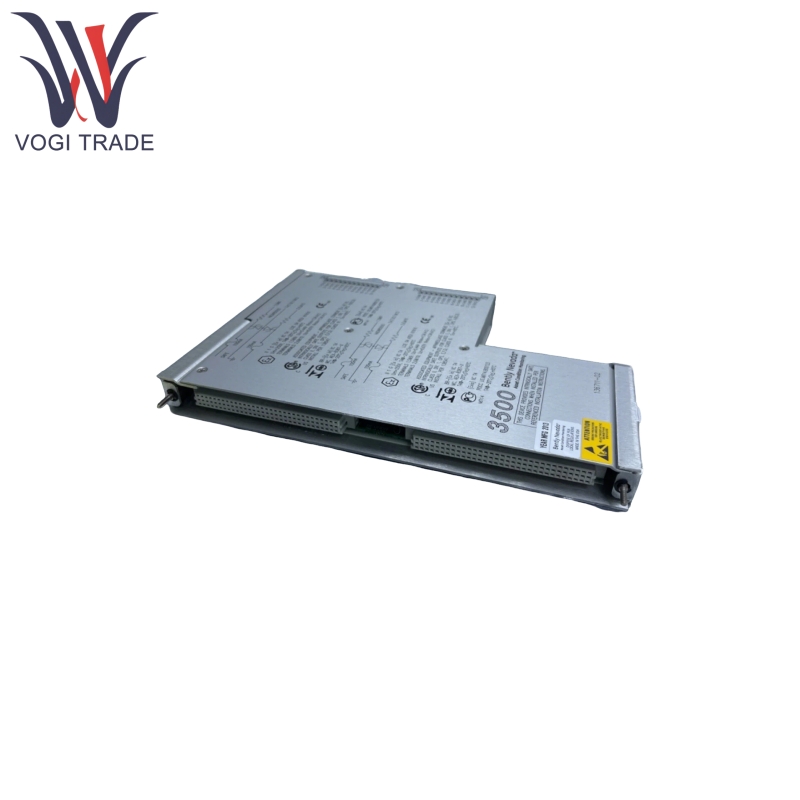

Bently Nevada 136711-02

Tính năng sản phẩm

Bently Nevada 136711-02 tương thích với các cảm biến RTD như PT100 và PT500, cũng như các cặp nhiệt điện loại K, J và T.

Mỗi kênh có thể được cấu hình độc lập như chế độ RTD hoặc TC, hỗ trợ phát hiện mở và ngắn.

Bently Nevada 136711-02 có thuật toán tuyến tính hóa tích hợp để đảm bảo chuyển đổi nhiệt độ chính xác cao (độ chính xác ± 0,15%). Đầu ra là tín hiệu VDC 0-12 tiêu chuẩn với công suất tải 0-600Ω và có thể được kết nối trực tiếp với logger hoặc PLC.

Bently Nevada 136711-02 về bản chất an toàn và chống nổ để sử dụng ở các khu vực nguy hiểm thông qua lưới an toàn bên trong. Điện áp cách nhiệt giữa các kênh là 250 VDC, điều này làm cho nó có khả năng chống nhiễu điện từ cao.

Bently Nevada 136711-02 có thể theo dõi thời gian thực sự ngắt kết nối cảm biến, nhiệt độ quá mức và các lỗi khác, thông qua trạng thái phản hồi chỉ báo LED.

Bently Nevada 136711-02 Hỗ trợ 3500 Phần mềm cấu hình khung cấu hình và chẩn đoán từ xa.

Sản phẩm sử dụng nguyên tắc

Bently Nevada 136711-02 Chuyển đổi tín hiệu cảm biến thành đầu ra điện áp tiêu chuẩn thông qua mạch bên trong:

Chế độ RTD: Đo điện trở của điện trở bạch kim là hàm của nhiệt độ, chuyển đổi nó thành tín hiệu điện áp qua cầu Wheatstone và xuất ra sau khi tuyến tính hóa.

Chế độ TC: Đo trực tiếp tín hiệu Millivolt của cặp nhiệt điện, kết hợp với thuật toán bù đầu lạnh để tính giá trị nhiệt độ.

Hàm rào cản an toàn: Giới hạn năng lượng xâm nhập vào khu vực nguy hiểm để ngăn chặn tia lửa hoặc quá nóng không gây ra vụ nổ.

Ứng dụng sản phẩm

Bently Nevada 136711-02 có thể theo dõi nhiệt độ ổ trục của máy nén và bơm để ngăn ngừa sự cố cơ học.

Nó có thể theo dõi nhiệt độ cuộn dây của tuabin và máy phát điện để đảm bảo an toàn hoạt động.

Nó có thể kiểm soát nhiệt độ của môi trường phòng sạch để đáp ứng tiêu chuẩn GMP.

Nó có thể theo dõi nhiệt độ của các thành phần chính của lò cao và các nhà máy lăn để tối ưu hóa các kế hoạch bảo trì.

Tham số sản phẩm

Các chi tiết sau đây là cho mô-đun I/O Bently Nevada 136711-02 với hàng rào bên trong và chấm dứt nội bộ.

Phạm vi đầu vào-RTD: 0-1000Ω (PT100), 0-500Ω (PT500)

Phạm vi đầu vào-TC: Loại K (-200 ° C đến +1372 ° C), Loại J (-210 ° C đến +1200 ° C)

Tín hiệu đầu ra: 0-12 VDC (độ phân giải 12 bit)

Yêu cầu cung cấp năng lượng: Hỗ trợ cung cấp năng lượng thống nhất từ khung 3500 (thường là 24 VDC), với mức tiêu thụ năng lượng dưới 5W

Độ chính xác: ± 0,15% của quy mô đầy đủ (ở 25 ° C)

Nhiệt độ hoạt động: -40 ° C đến +85 ° C
