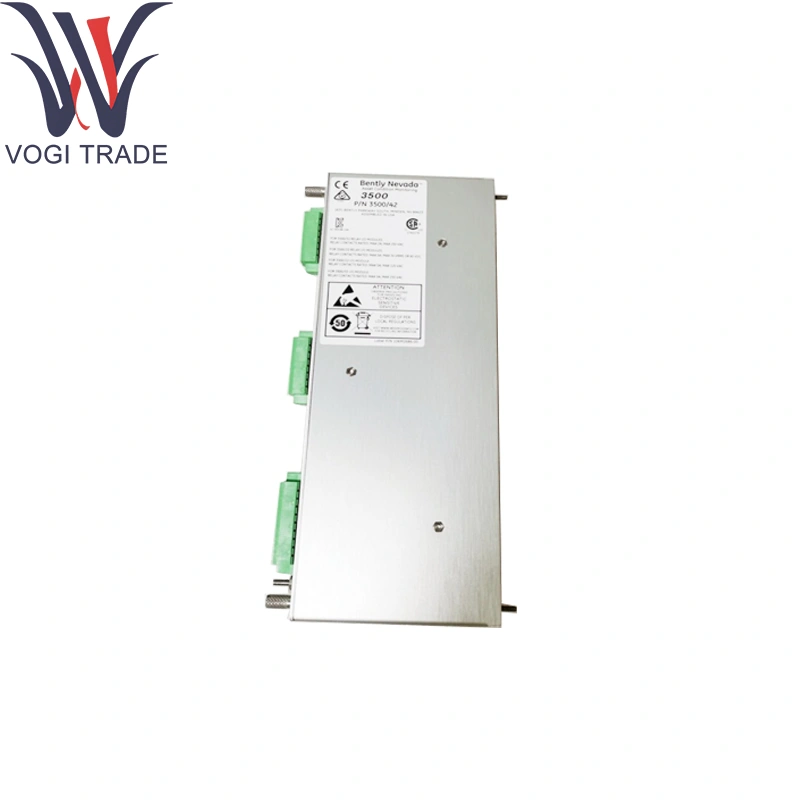

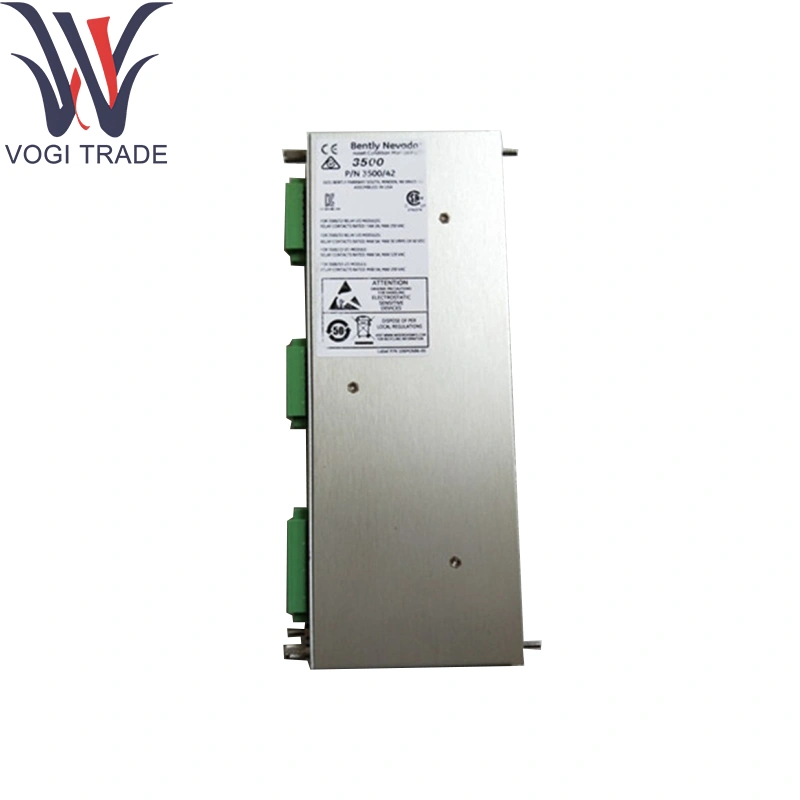

Thương hiệu: Bently NevadaMô tả: 136294-01Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 13Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 136294-01 được cài đặt trong giá đỡ 3500 sê-ri để điều kiện và số hóa tối đa sáu vòng 4 vòng 20m20mA (OR 10V10V đến +10V tín hiệu).
| Sản xuất |
Bently Nevada |
| Số mô hình |
3500/62-03-00 |
| Số đặt hàng |
136294-01 |
| Danh mục |
3500/62 |
| Sự miêu tả |
Mô -đun I/O bị cô lập với chấm dứt nội bộ |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
85389091 |
| Kích thước |
133mm × 24,4mm × 163.1mm |
| Cân nặng |
2kg |
Thông tin đặt hàng
Quá trình giám sát biến
3500/62-AA-BB
A: Loại mô -đun I/O
01 -10 đến +10 mô-đun I/O VDC với các chấm dứt nội bộ
02 -10 đến +10 mô-đun I/O VDC với các kết thúc bên ngoài
03 Mô -đun I/O bị cô lập +4 đến +20 Ma với các chấm dứt nội bộ
04 Bị cô lập +4 đến +20 Ma mô -đun I/O với các chấm dứt bên ngoài
05 Mô-đun I/O không được phân lập +4 đến +20 Ma với các rào cản bên trong và chấm dứt nội bộ
B: Tùy chọn phê duyệt của cơ quan
00 Không
01 CSA/NRTL/C.
02 ATEX/CSA (Lớp 1, Vùng 2)
Thông số kỹ thuật
Các kênh: 6 đầu vào tương tự bị cô lập ở Bently Nevada 136294-01
Phạm vi đầu vào: 4 trận20mA (chấm dứt nội bộ ở 250Ω) hoặc từ10V đến +10V
Độ chính xác: ± 0,25% của quy mô đầy đủ
Độ lặp lại: ± 0,1% của quy mô đầy đủ
Điện áp cô lập: 500V kênh với khung
Miễn dịch tiếng ồn: chênh lệch cực đại 500mV
Miễn dịch thoáng qua: 10kV Burst Per IEC Tiêu chuẩn
Tỷ lệ chuyển đổi: 10 mẫu/giây mỗi kênh
Tiêu thụ năng lượng: 7W điển hình
Nhiệt độ hoạt động: 0 ° C đến +70 ° C
Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C
Độ ẩm: lên đến 95% rh, không áp dụng
Chức năng sản phẩm
Điều hòa vòng lặp: Bộ đệm và tuyến tính hóa 4 vòng 20MA hoặc ± 10V thông qua Bely Nevada 136294-01, áp dụng các kết thúc chính xác 250Ω.
Số hóa: Chuyển đổi các đầu vào tương tự thành các giá trị kỹ thuật số để truyền qua bus bảng nối tiếp 3500.
Logic báo động: So sánh từng kênh với các điểm đặt cao/thấp có thể lập trình và các điều kiện báo động của cờ.
Chẩn đoán: Phát hiện mạch mở, ngắn mạch, ghi đè và báo cáo lỗi cho giao diện hệ thống.
Phân lập: Cung cấp cách ly thủy điện để ngăn chặn các vòng lặp và bảo vệ các thiết bị điện tử xuôi dòng.
Khu vực ứng dụng
Giám sát quá trình: Áp lực, dòng chảy, nhiệt độ và các vòng lặp bằng cách sử dụng Bently Nevada 136294-01 trong tuabin, máy nén, máy bơm và động cơ.
Bảo vệ máy: thức ăn báo động quan trọng an toàn (quá áp, quá nhiệt) vào logic chuyến đi.
Tích hợp DCS/SCADA: Chuyển đổi các vòng lặp trường thành dữ liệu kỹ thuật số với Bently Nevada 136294-01 cho các hệ thống kiểm soát nhà máy.
Các bảng điều khiển khu vực nguy hiểm: Cài đặt Zone2/Div2 trong đó cách ly mô-đun bên trong thay thế phần cứng hàng rào bên ngoài.
Các dự án Retrofit: Nâng cấp các giá đỡ tương tự bằng cách sử dụng Bently Nevada 136294-01 trong khi vẫn giữ được các vòng cảm biến hiện có.
