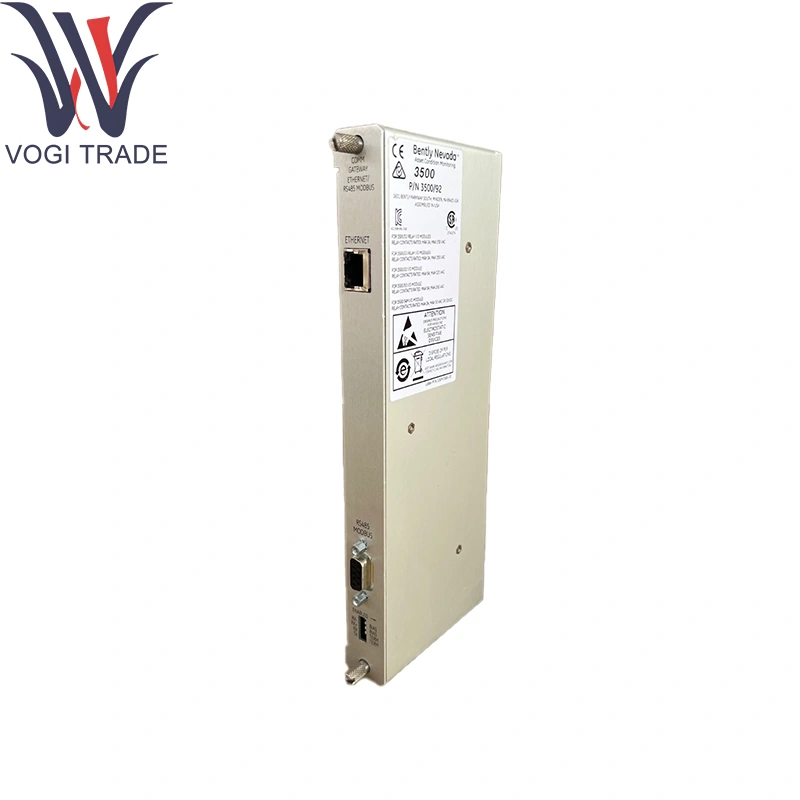

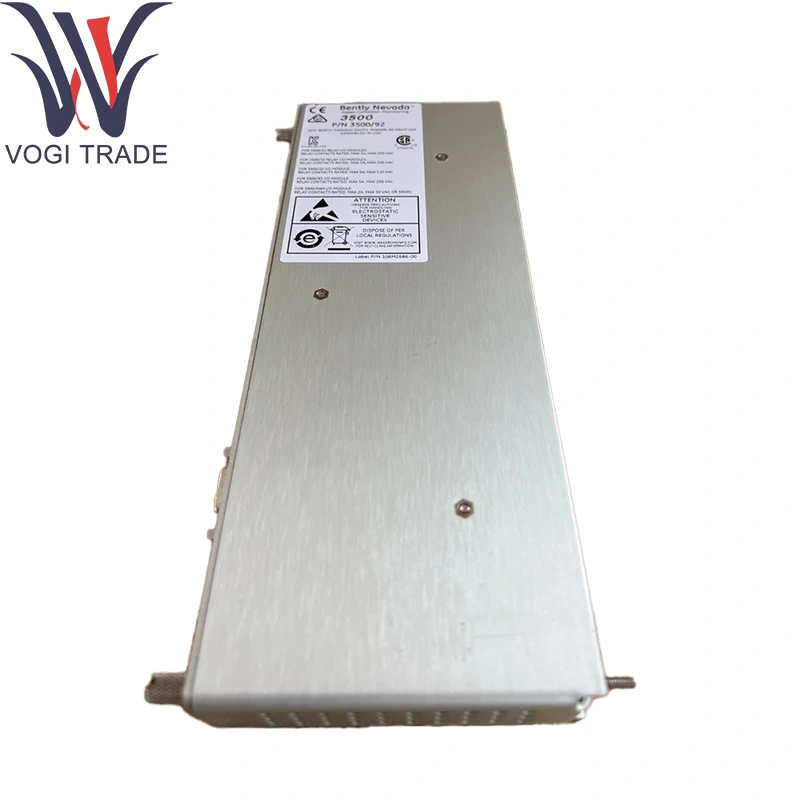

Thương hiệu: Bently NevadaMô tả: 136188-02Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 15Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 136188-02 cung cấp một cổng linh hoạt trong các giá đỡ sê-ri 3500/3700 để hiển thị dữ liệu sức khỏe của máy móc trên Modbus RTU (RS-485) và Modbus TCP (Ethernet).
| Sản xuất |
Bently Nevada |
| Số mô hình |
3500/92 |
| Số đặt hàng |
136188-02 |
| Danh mục |
3500/92 |
| Sự miêu tả |
Mô -đun I/O của Ethernet/rs485 |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
7326909000 |
| Kích thước |
33*8*4 (cm) |
| Cân nặng |
1,4 kg |
Thông tin đặt hàng
3500/92 Cổng truyền thông
3500/92-AA-BB-CC
A: Loại mô -đun I/O
01 Mô -đun I/O ModBusRS232/rs422
02 Mô -đun I/O ModBusRS485
03 Mô -đun I/O của Ethernet/rs232
04 Mô -đun I/O của Ethernet/rs485
B: Loại bộ nhớ
01 Bộ nhớ thấp
C: Tùy chọn phê duyệt đại lý
00 Không
01 CSA/NRTL/C 02 CSA/ATEX/IECEX
TCác thông số Echnical
Giao diện bảng nối đa năng: Đầu nối 50 chân đến 3500 xe buýt kỹ thuật số cho Bently Nevada 136188-02
Cổng Ethernet: 1 × 10/100base-T RJ-45 (Modbus TCP)
Cổng nối tiếp: 1 × RS-485 (Modbus RTU) trên khối thiết bị đầu cuối có thể tháo rời
Các giao thức được hỗ trợ:
Modbus RTU Slave (ASCII Tùy chọn)
Máy chủ Modbus TCP
Khả năng thẻ: Tối đa 1.024 thanh ghi Modbus (giữ/đầu vào)
Hiệu suất:
Thông lượng Ethernet lên đến 100Mbps
Tỷ lệ baud nối tiếp 1.200 bóng115.200bps
Độ trễ phản ứng của cuộc thăm dò <10ms điển hình ở Bently Nevada 136188-02
Bảo mật & Chẩn đoán:
Cấu hình được bảo vệ bằng mật khẩu thông qua Web-UI
Hỗ trợ bẫy SNMP cho báo động liên kết/lỗi
Đèn LED-Sức khỏe Back-Sức khỏe và Network-Status
Sức mạnh: 24VDC thông qua bảng nối đất (18 trận32VDC), ≤0.5a
Sự cô lập: cách ly điện 1kV trên các cổng RS-485 và Ethernet
Môi trường:
Nhiệt độ hoạt động: 0 ° C đến +70 ° C
Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C
Độ ẩm: lên đến 95%rh, không áp dụng
Chức năng sản phẩm
Phương thức bắc cầu: Bản đồ thẻ dữ liệu 3500-BUS cho các thanh ghi Modbus thông qua Bently Nevada 136188-02 cho các máy khách TCP/RTU.
Tập hợp dữ liệu: Bộ đệm các phép đo thời gian thực, báo động và chẩn đoán để bỏ phiếu bên ngoài.
Mạng lưới kép: Hỗ trợ các kết nối máy chủ Ethernet/máy chủ nối tiếp đồng thời.
Theo dõi sức khỏe: Báo cáo trạng thái liên kết và lỗi bảng nối tiếp thông qua bẫy đèn LED/SNMP.
Ánh xạ đăng ký có thể định cấu hình: Web-UI/CLI cho các bài tập thẻ tùy chỉnh bằng cách sử dụng Bently Nevada 136188-02.
Khu vực ứng dụng
Tích hợp DCS/PLC: Cho ăn dữ liệu rung/nhiệt độ với Bently Nevada 136188-02 vào các hệ thống điều khiển.
Giám sát từ xa: Kết nối 3500 dữ liệu với SCADA HMI qua Modbus TCP.
Hệ thống kế thừa: Kết nối các giá đỡ hiện đại đến cơ sở hạ tầng Modbus RTU.
Bảng điều khiển theo dõi điều kiện: Tổng hợp các số liệu sức khỏe của máy thông qua Bently Nevada 136188-02.
Các gói Skid OEM: Nhúng các cổng tiêu chuẩn hóa vào máy móc bằng cách sử dụng Bently Nevada 136188-02.
