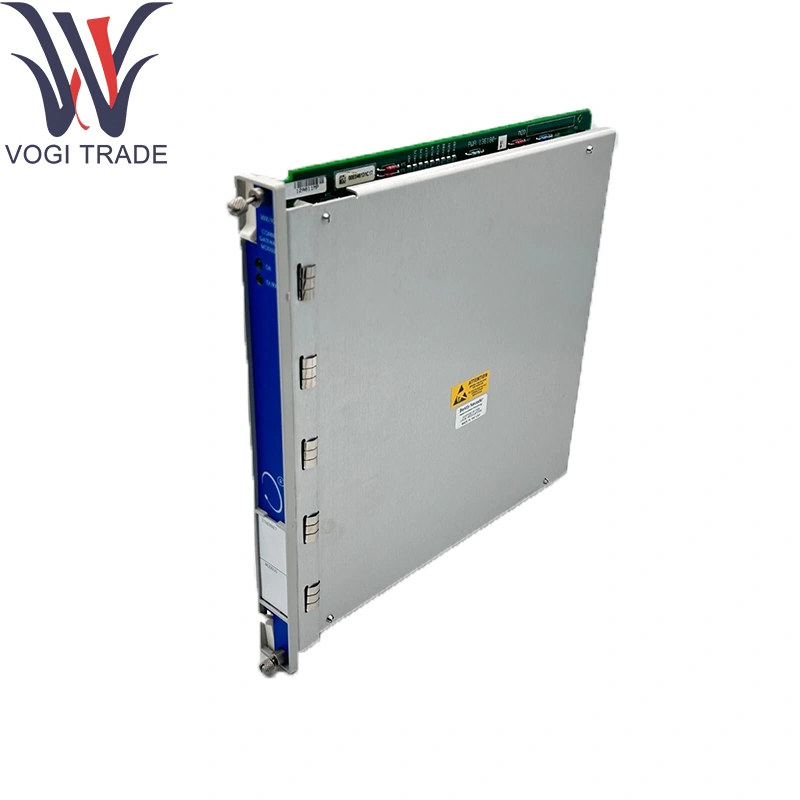

Thương hiệu: Bently NevadaMô tả: 136180-01Điều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 16Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnBently Nevada 136180-01 cung cấp chuyển đổi giao thức liền mạch và định tuyến dữ liệu giữa xe buýt giám sát máy móc 3500 sê-ri và mạng điều khiển bên ngoài hoặc mạng quản lý tài sản.
| Sản xuất |
Bently Nevada |
| Số mô hình |
3500/92-04-01-00 |
| Số đặt hàng |
136180-01 |
| Danh mục |
3500 |
| Sự miêu tả |
Mô -đun Cổng truyền thông |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
85389091 |
| Kích thước |
24*2.4*9.91 (cm) |
| Cân nặng |
0,44 kg |
Thông tin đặt hàng
3500/92 Cổng truyền thông 3500/92-AA-BB-CC
| Cánh đồng |
Mã tùy chọn |
Sự miêu tả |
| A: Loại mô -đun I/O |
01 |
Mô -đun I/O Modbus rs232/rs422 |
|
|
02 | Mô -đun I/O Modbus rs485 |
|
|
03 | Mô -đun I/O của Ethernet/rs232 |
|
|
04 | Mô -đun I/O của Ethernet/rs485 |
| B: Loại bộ nhớ |
01 | Bộ nhớ thấp |
| C: Tùy chọn phê duyệt đại lý |
00 | Không có |
|
|
01 | CSA/NRTL/C. |
|
|
02 | CSA/ATEX/IECEX |
Thông số kỹ thuật
Giao diện bảng nối đa năng: Các đầu nối xe buýt kỹ thuật số hai kênh (50 chân) cho Bently Nevada 136180-01
Cổng Ethernet:
2 × 10/100base-T RJ-45 (hỗ trợ liên kết dự phòng)
Cổng nối tiếp:
2 × RS-485 (Modbus RTU) trên khối đầu cuối có thể cắm được
Các giao thức được hỗ trợ:
Đường hầm xe buýt Bentlynevada 3500
Modbus RTU/TCP, OPC UA, Ethernet/IP
Hiệu suất:
Thông lượng tổng hợp lên tới 100kbps trên sê -ri, 100Mb / giây trên Ethernet
Xác định độ trễ quét I/O xác định ≤5ms bằng cách sử dụng Bently Nevada 136180-01
Bộ nhớ & CPU:
64MB SDRAM để đệm
Flash 16MB cho phần sụn/cấu hình
Quyền lực:
24VDC thông qua bảng nối đất (18 trận32VDC), tối đa 0,5a
Xếp hạng môi trường:
Nhiệt độ hoạt động: 0 ° C đến +70 ° C
Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C
Độ ẩm: ≤95%rh, không áp dụng
Chức năng sản phẩm
Phương thức bắc cầu: Chuyển đổi và bản đồ các khung dữ liệu 3500-BUS thành các giao thức mạng tiêu chuẩn công nghiệp thông qua Bently Nevada 136180-01.
Tập hợp dữ liệu: Bộ đệm và tập hợp cảm biến và dữ liệu chẩn đoán để chuyển số lượng lớn mà không làm quá tải bus giám sát.
Dự phòng mạng: Ethernet kép với liên kết-failover cho các kiến trúc có sẵn cao.
Quản lý cấu hình: Các công cụ Web-UI và Sê-ri-Console ở Bently Nevada 136180-01 để đặt bản đồ địa chỉ và cài đặt bảo mật.
Khu vực ứng dụng
Các hệ thống kiểm soát phân tán: Thẻ cho sức khỏe của máy móc cho DCS/SCADA thông qua Bently Nevada 136180-01 để báo động tập trung.
Nền tảng quản lý tài sản: Tích hợp với các nhà sử học giám sát điều kiện thông qua OPC UA.
Mạng giám sát từ xa: Đạo đường an toàn 3500 dữ liệu trên các liên kết Ethernet trên toàn nhà máy.
Tích hợp kế thừa: Kết nối các cài đặt 3500 cũ hơn vào các khung IIoT hiện đại với Bently Nevada 136180-01 mà không thay thế giá đỡ hiện trường.
