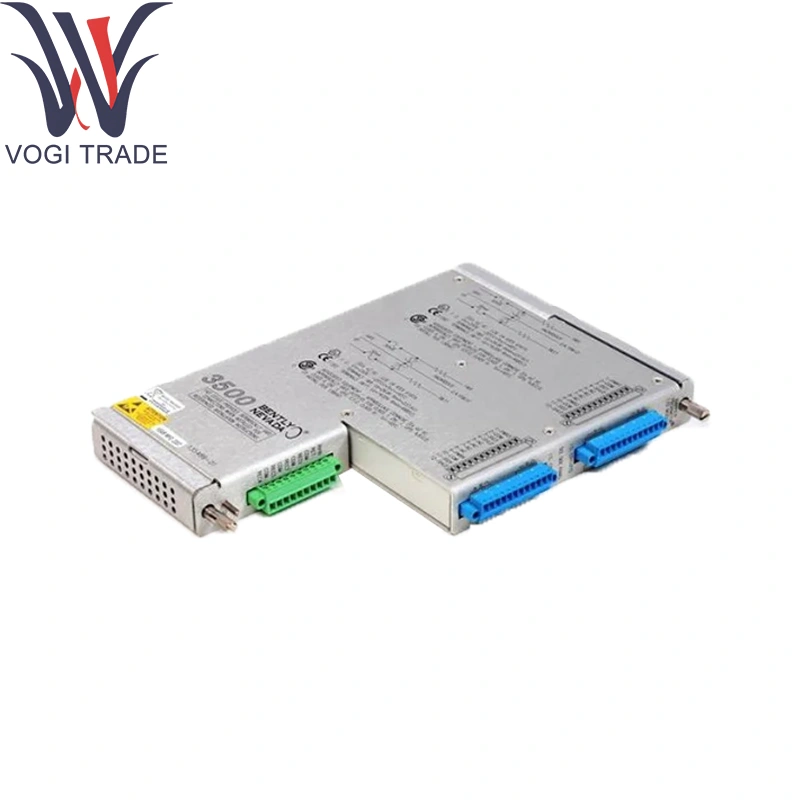

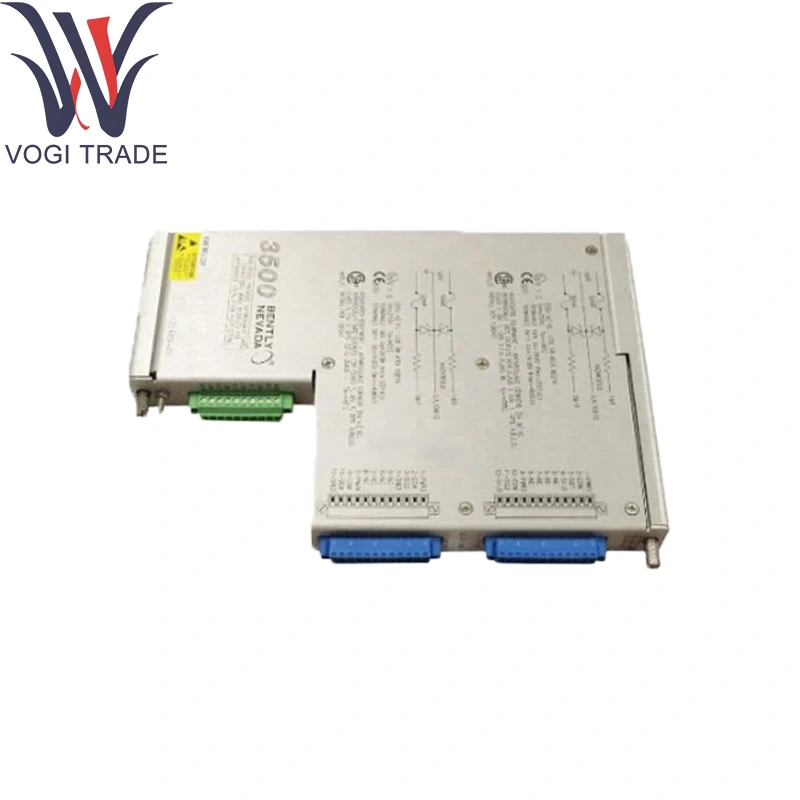

Bently Nevada 135489-03

Thông tin đặt hàng

Mô tả sản phẩm

3500/42M-AA-BB

A: Loại mô -đun I/O

Xem các loại mô -đun I/O trên trang 19.

B: Tùy chọn phê duyệt khu vực nguy hiểm

00

Không có

01

CSA / NRTL / C (Lớp 1, Phân khu 2)

02

ATEX / IECEX / CSA (Lớp 1, Vùng 2)

Thông số kỹ thuật

Các kênh: 4 đầu vào tương tự bị cô lập (độ rung gần hoặc IEPE) của Bently Nevada 135489-03

Rào cản an toàn nội tại: Mạng Zener-diode nội bộ/hàng rào trên mỗi kênh, được chứng nhận cho Classi, Zone2/Div2

Kích thích thăm dò: Ăn

Phạm vi đầu vào: 0 đầu ra đầu ra hiện tại-dòng-p-p-p-p

Điều hòa tín hiệu:

Tăng lập trình (× 1 đến × 10)

Các bộ lọc thông băng có thể chọn trường (1 ×, 2 ×, băng thông rộng)

Kết thúc đầu vào tích hợp (1kΩ cho các đầu dò; 120Ω cho IEPE)

Sự cô lập: kênh 1kV (hàng rào thứ cấp đối với mặt đất khung gầm)

Tiêu thụ điện năng: 24VDC (18 trận32VDC), tổng số ≤4W

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: ≤95% rh, không phụ đối cho Bently Nevada 135489-03

Chức năng sản phẩm

Điều hòa tín hiệu an toàn nội tại: Áp dụng kích thích, cách ly, lọc và tuyến tính hóa hàng rào thông qua các đầu ra của Bently Nevada 135489-03 cho đầu ra cảm biến.

Đơn giản hóa khu vực nguy hiểm: Loại bỏ sự cần thiết của các hàng rào bên ngoài bằng cách tích hợp chúng trên tàu ở Bently Nevada 135489-03, giảm không gian bảng điều khiển.

Đầu ra dữ liệu kỹ thuật số: Chuyển đổi các tín hiệu có điều kiện thành dữ liệu kỹ thuật số được đóng dấu thời gian phát trên xe buýt nối tiếp 3500.

Các mô -đun hỗ trợ cốt lõi

3500/00 Rack Chassis: Cung cấp năng lượng, xe buýt nền tảng và hỗ trợ cơ học cho Bently Nevada 135489-03

Mô -đun giao diện hệ thống 3500/01: Tập hợp dữ liệu I/O kỹ thuật số

3500/03 Mô-đun đầu ra rơle: ổ đĩa đầu ra rơle form-c

3500/04 Mô-đun đầu ra tương tự: Các giá trị được theo dõi được chuyển đổi

3500/65 Mô-đun mất tín hiệu: Phát hiện đầu dò hoặc lỗi cáp
