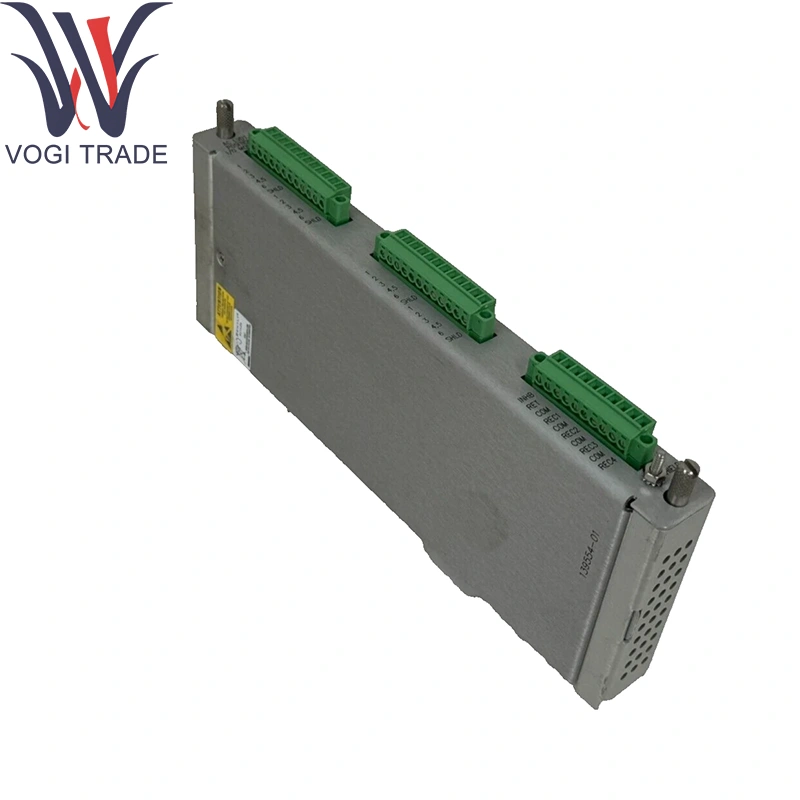

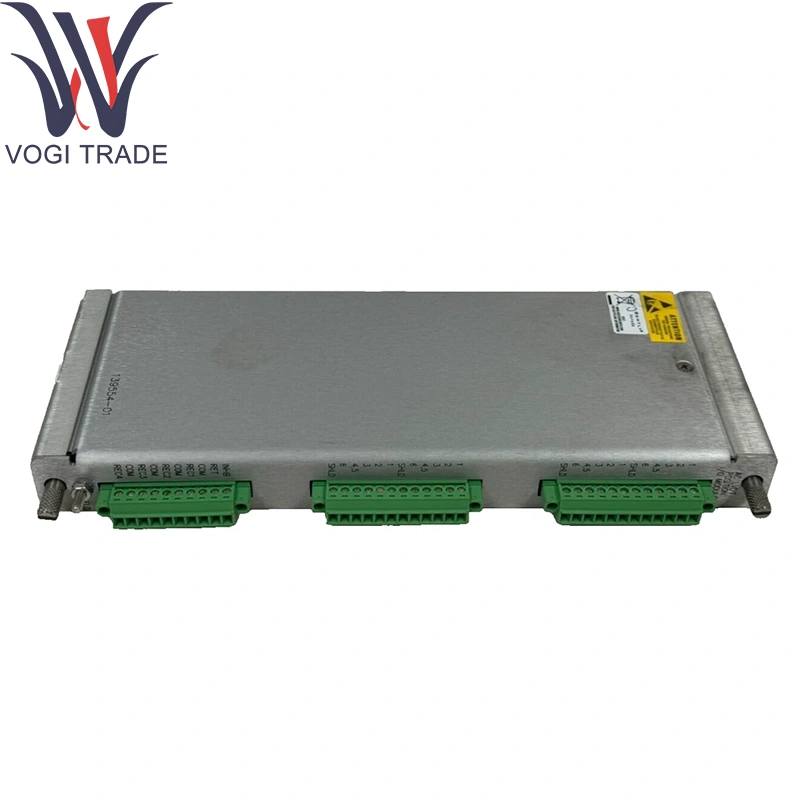

Bently Nevada 135137-01

Thông tin đặt hàng

Giám sát vị trí

3500/45-AA-BB

A: Loại mô -đun I/O

01 Mô -đun I/O vị trí với các chấm dứt nội bộ (Proximitor, RPT, DC LVDT)

02 Vị trí Mô -đun I/O với các chấm dứt bên ngoài (Proximitor, RPT, DC LVDT)

05 AC LVDT Vị trí mô -đun I/O với chấm dứt nội bộ

06 AC LVDT Vị trí mô -đun I/O với chấm dứt bên ngoài

B: Phê duyệt cơ quan

00 Không

01 Cnrtlus (Lớp 1, Phân khu 2)

02 ATEX / IECEX / CSA (Lớp 1, Vùng 2)

Thông số kỹ thuật

Các kênh: 4 đầu vào LVDT độc lập (vi sai, 4 dây) cho Bently Nevada 135137-01

Kích thích: 3VRMS ở 4kHz mỗi kênh (bộ tạo dao động bên trong) ở Bely Nevada 135137-01

Phạm vi đầu vào (có thể lựa chọn phần mềm):

± 1mm, ± 2 mm, ± 5 mm, ± 10 mm

Chuyển đổi & Độ phân giải: ADC 16 bit, lấy mẫu đồng thời; ~ 0,002% nhịp

Độ chính xác: ± 0,1% quy mô đầy đủ sau khi hiệu chuẩn trường

Tỷ lệ lấy mẫu: 1kHz mỗi kênh, đồng thời

Sự cô lập: kênh 1kV và kênh trên kênh

Chẩn đoán: Phát hiện hiện tại cảm biến, mở/ngắn mạch, báo động quá mức trên mỗi kênh

Tiêu thụ năng lượng: ≤6W từ bảng nối đa năng 24VDC

Xếp hạng môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: lên đến 95%rh, không áp dụng

Func sản phẩmtion

BING NEVADA 135137-01 cung cấp kích thích AC ổn định cho LVDT, loại bỏ các bộ dao động bên ngoài. Giải điều chế đầu ra khác biệt, tuyến tính hóa tín hiệu vị trí và số hóa dữ liệu với độ phân giải 16 bit. So sánh các vị trí chống lại các giới hạn lập trình cho các báo động quá mức và liên tục theo dõi tính toàn vẹn của vòng lặp.

Khu vực ứng dụng

Giám sát ổ trục đẩy tuabin: Theo dõi vị trí trục thời gian thực bằng cách sử dụng Bently Nevada 135137-01 để ngăn chặn sự chà xát

Vị trí Rod & Piston đối ứng

Phản hồi vị trí van: Kiểm soát chính xác các van quy trình

Mở rộng gió cuối máy phát: Giám sát chuyển động trục dưới sự tăng trưởng nhiệt

Bảo trì dựa trên điều kiện: Phân tích xu hướng qua Bently Nevada 135137-01 để lập lịch trình dịch vụ dự đoán
