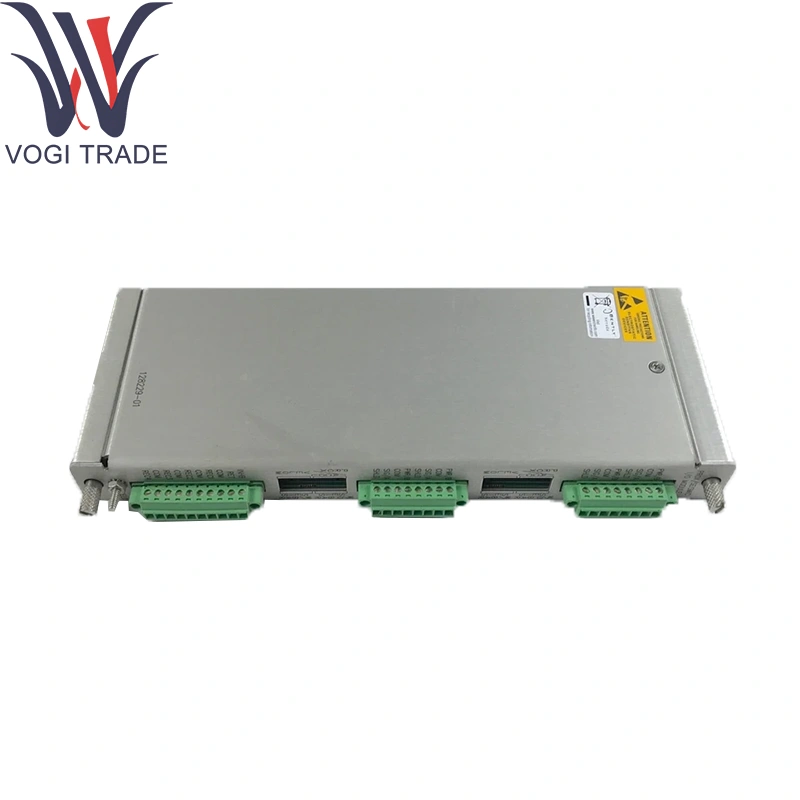

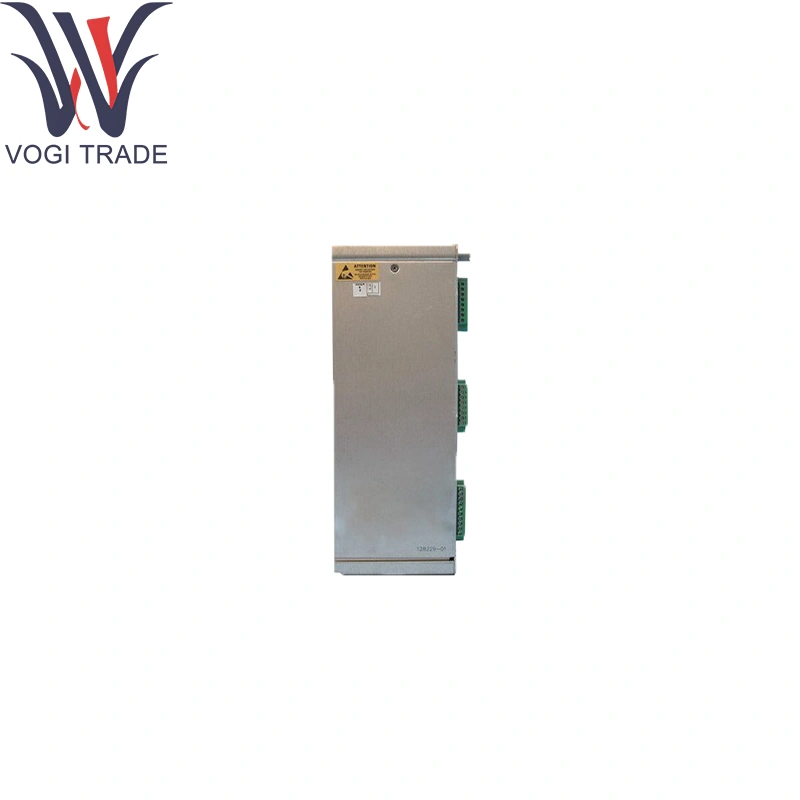

Bently Nevada 128229-01

Thông tin đặt hàng

Giám sát 3500/42 - AA - BB

A: Loại mô -đun I/O

Xem các loại mô -đun I/O trên trang 17.

B: Tùy chọn phê duyệt khu vực nguy hiểm

00 Không

01 Cnrtlus (Lớp 1, Phân khu 2)

02 ATEX / IECEX / CSA (Lớp 1, Vùng 2)

Thông số kỹ thuật

Kênh:

Các đầu vào dự án gần 2 ×

Đầu vào 2 × địa chấn-rung động (± 10V hoặc IEPE @ 4MA LOOP-SPERED)

Chấm dứt nội bộ:

1kΩ cho các đầu dò gần

120Ω cho các cảm biến địa chấn IEPE

Vượt qua cho gia tốc kế ± 10V

Điều hòa tín hiệu:

Mức tăng có thể lập trình (× 1 Ném × 10) trên tất cả các kênh trong Bently Nevada 128229-01

Các bộ lọc thông dải có thể lựa chọn trường: 1 ×, 2 ×, rung băng thông rộng

Lấy mẫu & chuyển đổi: Số hóa 200Hz (lân cận) / 1KHz (địa chấn) với độ phân giải 16 bit

Sự cô lập: Ground kênh ≥1kV

Sức mạnh: 24VDC (18 Ném32VDC) thông qua bảng nối tiếp trên giá đỡ; Tổng số 5W

Môi trường: 0 ° CTHER 70 ° C hoạt động; Lưu trữ 40 ° CTHER 85 ° C; lên đến 95%rh

Chức năng sản phẩm

Các điều kiện, chấm dứt, lọc và số hóa tín hiệu làm sạch trục và hiệu chỉnh cấu trúc thông qua Bently Nevada 128229-01 vào dữ liệu kỹ thuật số được đồng bộ hóa trên xe buýt 3500. Loại bỏ các khối chấm dứt bên ngoài bằng cách nhúng tải điện trở.

Khu vực ứng dụng

Giám sát tuabric thủy lực: Giải phóng mặt bằng và rung động cổng wicket bằng cách sử dụng Bently Nevada 128229-01 trong môi trường có độ ẩm cao.

Máy nén lớn: Định vị rôto và giám sát rung động nền.

Máy phát điện: Độ trong sáng và độ rung lõi stator với Bently Nevada 128229-01 trong giá kiểm soát.

Nền tảng ngoài khơi: Các tủ bị hạn chế không gian yêu cầu các mô-đun I/O đa chức năng.
