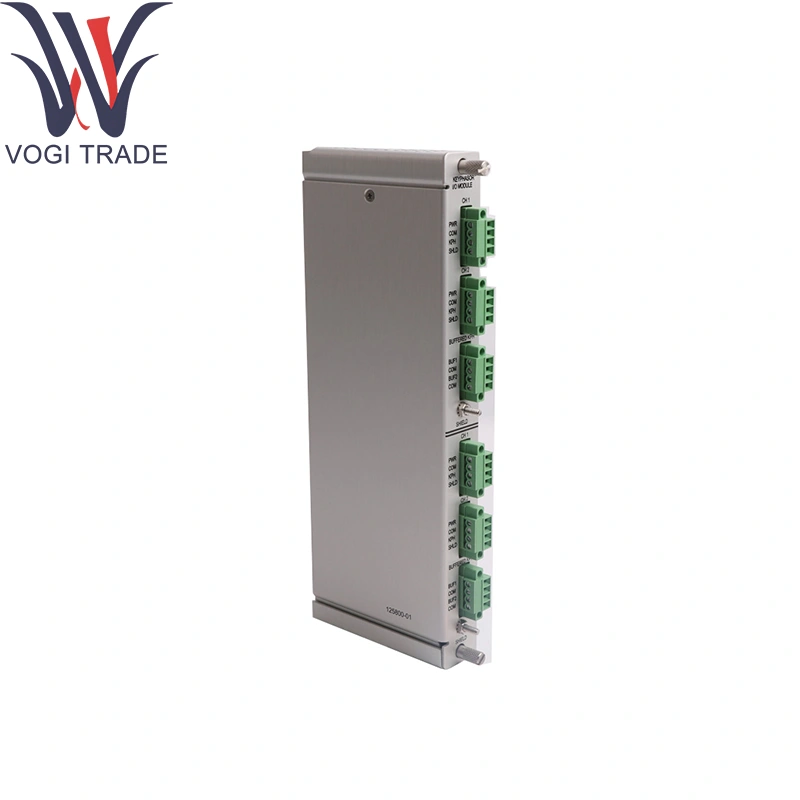

Bently Nevada 125800-01

Bently Nevada 125800-01

Thông tin đặt hàng

Mô -đun Keyphasor nâng cao

3500/25-AA-BB-CC

A: Số lượng kênh

01 Thẻ Keyphasor 2 kênh nửa chiều cao (đặt hàng cho 2 kênh)

02 Hai thẻ Keyphasor 2 kênh nửa chiều cao (đặt hàng cho 4 kênh)

B: Loại mô -đun I/O

01 Mô -đun I/O với chấm dứt nội bộ

02 Mô -đun I/O với chấm dứt bên ngoài

03 Rào cản nội bộ I/O với các chấm dứt nội bộ

04 Mô -đun I/O bị cô lập với các kết thúc nội bộ (được thiết kế để sử dụng với các bộ bán tải từ tính)

05 Mô -đun I/O bị cô lập với các kết thúc bên ngoài (được thiết kế để sử dụng với các bộ bán tải từ tính)

C: Tùy chọn phê duyệt đại lý

00 Không bắt buộc 01 Cnrtlus (Lớp 1, Div 2)

02 ATEX/IECEX/CSA (Lớp 1 Vùng 2)

Thông số kỹ thuật

Kênh:

Các đầu vào tốc độ gần 2 ×-Probe (Eddy-Cerrent) (0 Ném50VP-P)

2 × TTL/CMOS keyphasor or encoder-index inputs

Chấm dứt nội bộ:

Điện trở chấm dứt đầu dò 1kΩ

100Ω kéo lên cho các kênh TTL/CMOS

Phạm vi tốc độ:

0,1Hz đến 20kHz (thăm dò); Bộ mã hóa lên đến 50kHz

Điều hòa tín hiệu:

Bồi thường thăm dò tự động

Kẹp quá điện áp đến ± 35V

Bảo vệ ngược cực

Giải quyết & Thời gian:

Dấu thời gian 1

Sự cách ly:

≥1kV nối tiếp kênh

Đầu ra dữ liệu:

Các từ kỹ thuật số được đóng dấu thời gian trên 3500 BUS

Tiêu thụ năng lượng:

24VDC thông qua bảng nối đất, ≤4W

Môi trường:

Nhiệt độ hoạt động: 0 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: ≤95%rh, không áp dụng

Chức năng sản phẩm

Tốc độ & Pha phát hiện:

Điều kiện tín hiệu thăm dò hiện tại để tính RPM thời gian thực bằng cách sử dụng Bently Nevada 136180-01.

Thời gian Keyphasor:

Phát hiện các điểm đánh dấu một lần trên mỗi reV hoặc các xung bộ mã hóa với độ chính xác microsecond.

Overspeed Protection:

Nguồn dữ liệu tốc độ vào logic chuyến đi phần cứng thông qua giao diện hệ thống.

Đồng bộ hóa & giai đoạn:

Cung cấp thông tin góc trục chính xác cho các hoạt động song song và kết hợp phasor.

Kết thúc tích hợp:

Điện trở trên tàu loại bỏ phần cứng chấm dứt bên ngoài.

Khu vực ứng dụng

Tua bin quá mức & kiểm tra đồng bộ:

Máy phát điện và tuabin yêu cầu sự liên kết nhanh chóng và phasor.

Điều khiển đột biến máy nén:

Phản hồi tốc độ thời gian thực từ Bently Nevada 136180-01 cho các thuật toán kiểm soát ổn định.

Động cơ Marine & Turboshaft:

Thời gian có độ chính xác cao trong điều kiện rung yêu cầu.

Gói trượt OEM:

Các mô -đun nhỏ gọn trong thiết bị đóng gói cần dây tối thiểu.

Chuỗi ghi nhật ký sự kiện:

Bắt sự kiện được đóng dấu thời gian để chẩn đoán bằng cách sử dụng Bently Nevada 136180-01.
