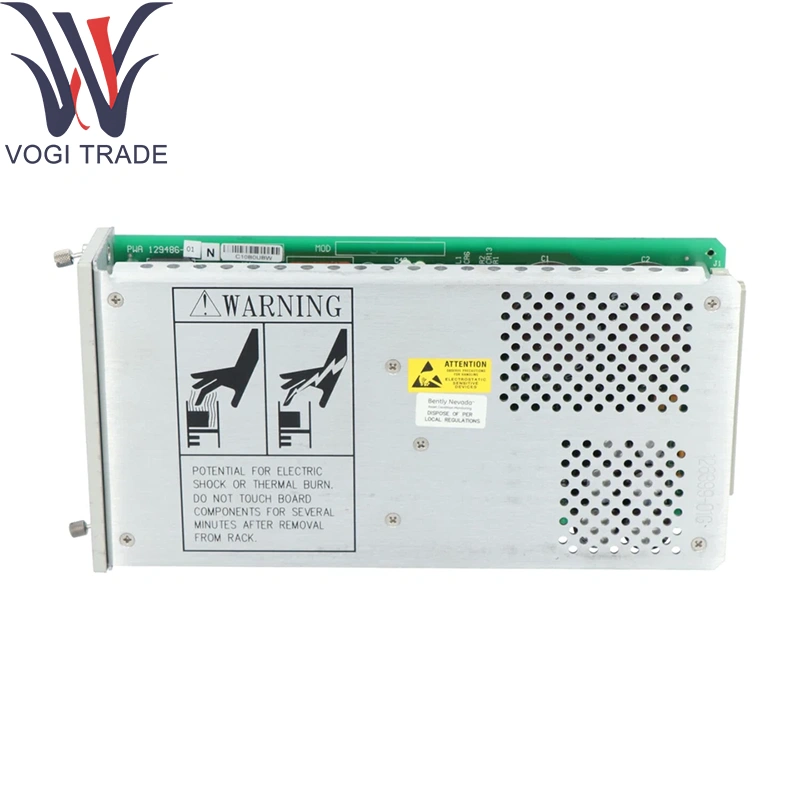

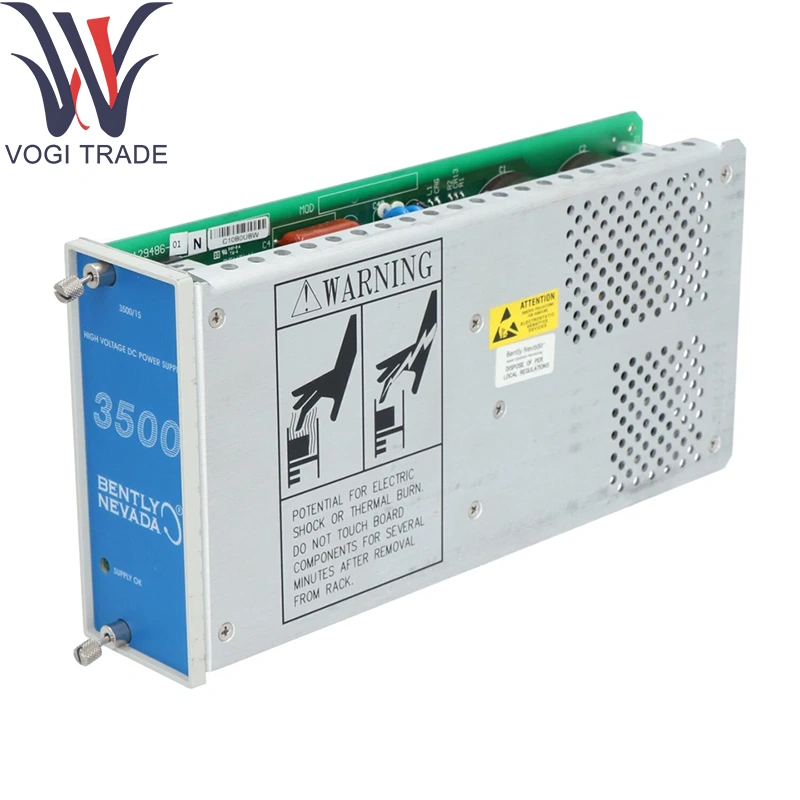

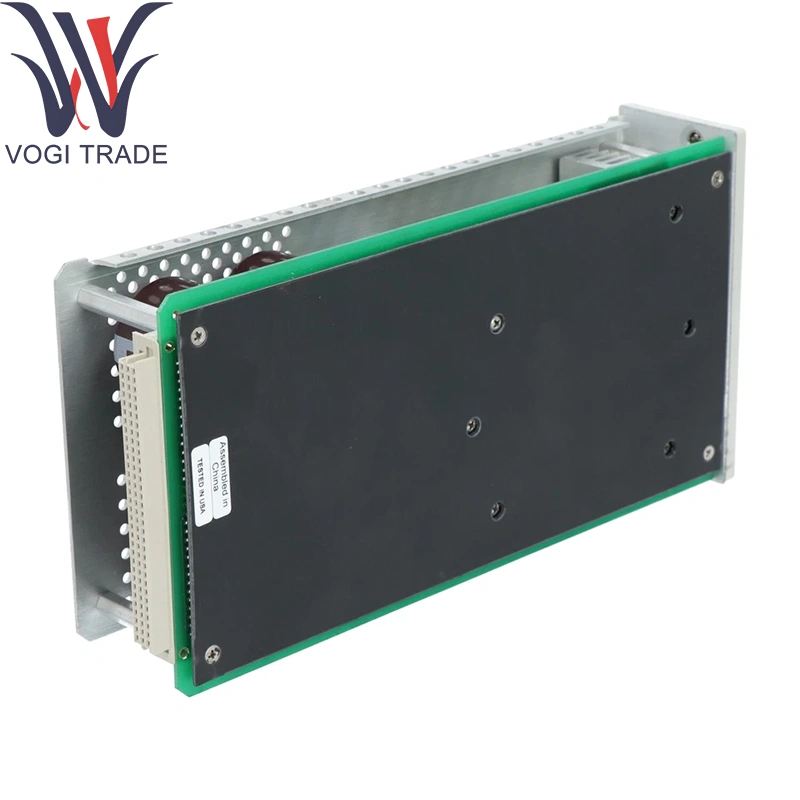

Bently Nevada 114M5330-01

Thông số kỹ thuật

Điện áp đầu vào: 18 Ném32VDC (danh nghĩa 24VDC) cho Bently Nevada 114M5330-01

Đường ray & xếp hạng đầu ra:

24VDC @ tối đa 8A (xe buýt chính cho hàng rào và thẻ giám sát)

12VDC @ Tối đa 2A (Mạch chỉ thị và logic phụ trợ) trong BITY NEVADA 114M5330-01

Quy định đầu ra: ± 5% trong điều kiện tải đầy đủ

Ripple & Noise: ≤100mvp-p trên cả hai đường ray

Sự cách ly:

Đầu vào vào đầu ra: 2kvdc

Giữa đường ray đầu ra: 500VDC

Bảo vệ:

Tắt máy quá dòng với tự động phục hồi

Bảo vệ ngắn mạch

Bảo vệ đầu vào phân cực ngược

Quá nhiệt độ cắt nhiệt

Hiệu quả: ≥90% với 50% tổng tải

Các chỉ số: Đèn LED mặt trước cho mỗi đường ray.

Xếp hạng môi trường:

Nhiệt độ hoạt động: Hàng20 ° C đến +70 ° C

Nhiệt độ lưu trữ: Hàng40 ° C đến +85 ° C

Độ ẩm: Lên đến 95%rh, không áp dụng cho Bently Nevada 114M5330-01

Chức năng sản phẩm

Chuyển đổi nguồn DC đến thành hai đường ray đầu ra DC được quy định thông qua Bently Nevada 114M5330-01, được yêu cầu bởi các mô-đun giá đỡ, loại bỏ các nguồn cung cấp bên ngoài riêng biệt. Phân phối năng lượng DC được bảo vệ thông qua bảng nối đa năng cho các rào cản an toàn nội tại, thẻ giám sát và I/O phụ, trong khi liên tục theo dõi sức khỏe đường sắt.

Khu vực ứng dụng

Các hệ thống an toàn nội tại: Cung cấp các mô-đun hàng rào bên trong sử dụng Bently Nevada 114M5330-01 trong các vị trí nguy hiểm Zone2/Div2.

Giá đỡ giám sát tiêu chuẩn: Cung cấp các mô -đun 24V và 12V đến gần/rung.

Các dự án Retrofit/Nâng cấp: Thay thế nguồn cung cấp DC phân tán bằng các giải pháp gắn trên giá đỡ tập trung.

Băng ghế kiểm tra & hiệu chuẩn: Cung cấp đường ray DC ổn định với Bently Nevada 114M5330-01 cho các thẻ gần và mô-đun hàng rào.
