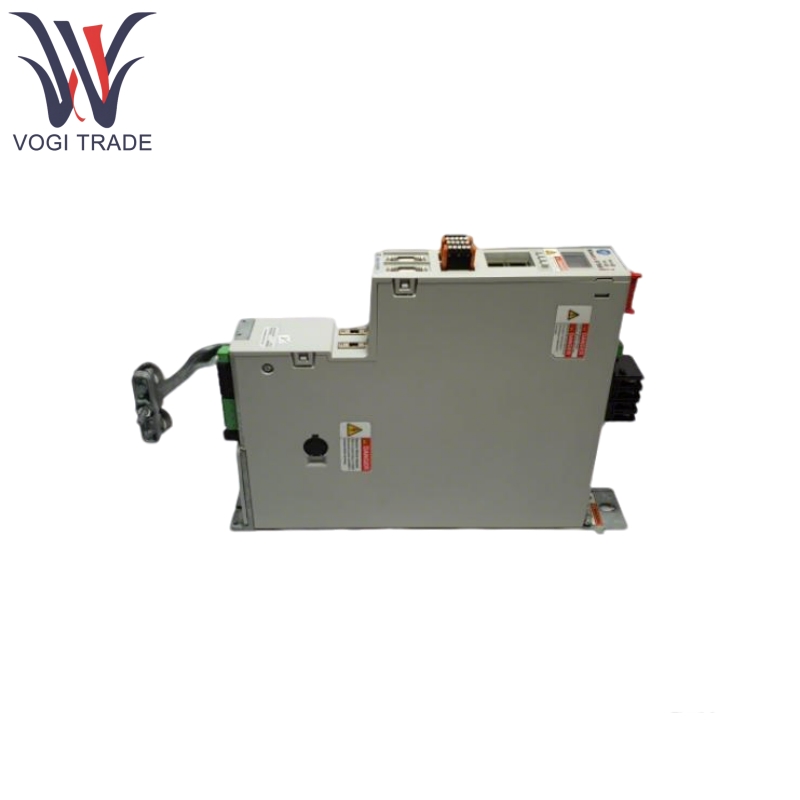

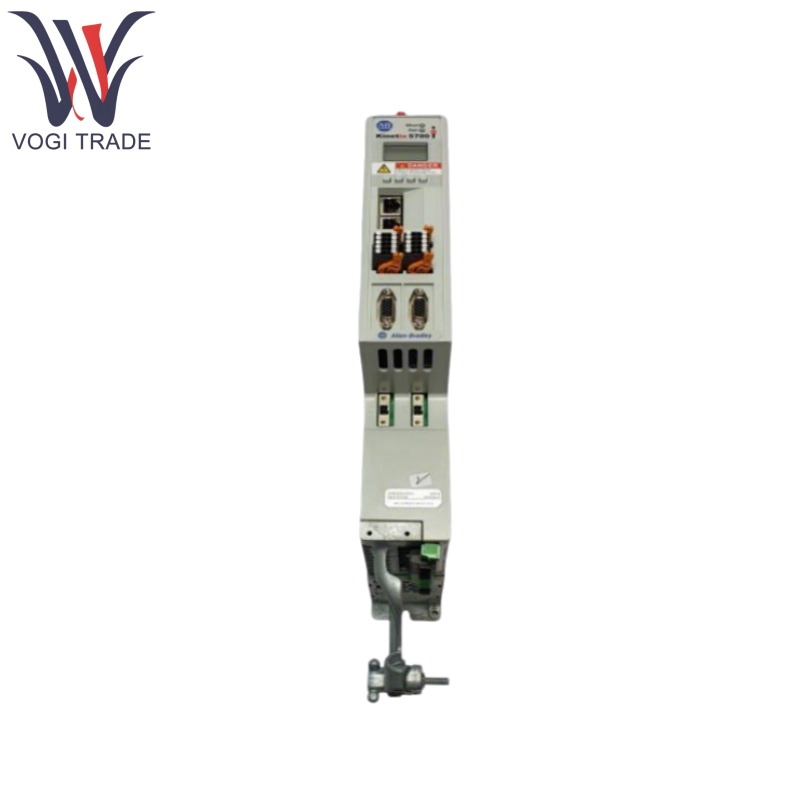

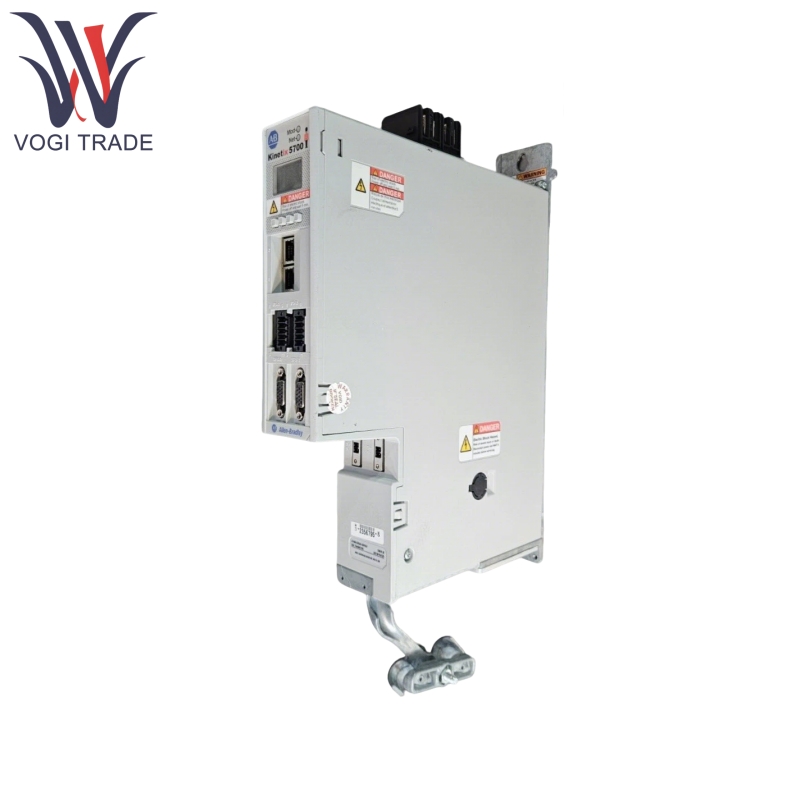

Allen Bradly 2198-D020-ARS3

ProduCác tính năng CT

Allen Bradly 2198-D020-ARS3 có các đầu nối cho nguồn điện, phản hồi, kiểm soát và an toàn.

1. Chuyển đổi nguồn DC-BUS thành AC Power:

Để lái hai động cơ servo, hỗ trợ chuyển động tích hợp qua các chức năng Ethernet/IP và an toàn.

2. Đầu nối nguồn động cơ (MP):

Được sử dụng để kết nối công suất động cơ (các pha U, V, W) cho hai trục (trục A và trục B).

Kích thước dây: 0,75 Ném2,5 mm² (18 Ném14 AWG).

Mô -men xoắn cho các thiết bị đầu cuối: 0,5 Hàng0,6 N • M (4,4 Hàng5.3 lb • in).

3. Đầu nối phanh động cơ (BC):

Kết nối với phanh giữ động cơ (MBRK+ và MBRK).

Hỗ trợ công suất phanh DC 24V.

4. Đầu nối phản hồi động cơ:

Đầu nối MF (Phản hồi động cơ): Phản hồi của các đầu nối DSL (Liên kết servo kỹ thuật số) (ví dụ: từ động cơ VP Kinetix), hỗ trợ tín hiệu D+ và DTHER.

Các đầu nối UFB (Phản hồi phổ quát): Các đầu nối 15 chân cho bộ mã hóa Hiperface, Tăng tốc hoặc Endat, với các chân cho tín hiệu sin/cosin, dữ liệu và nguồn điện (5V hoặc 9V).

5. Đầu nối đầu vào kỹ thuật số (IOD):

Đầu nối 10 chân với 4 đầu vào kỹ thuật số có thể định cấu hình (liên kết hiện tại, 24V DC 15 Ma).

Hỗ trợ các chức năng như kích hoạt, nhà, đăng ký và giới hạn quá mức.

6. Đầu nối mô-men xoắn an toàn (STO):

Đầu nối 16 chân cho các kết nối an toàn cứng, hỗ trợ tín hiệu an toàn xếp tầng giữa các ổ đĩa.

7. Đầu nối xe buýt DC:

Sử dụng hệ thống kết nối bus chung (thanh bus) để kết nối với nguồn điện DC-Bus, cho phép chia sẻ nguồn với các mô-đun khác.

8. Đầu nối nguồn điều khiển 24V (CP):

Cung cấp 24V DC (21,6 Từ26.4V) cho mạch điều khiển.

Kích thước dây: 0,5 Ném2,5 mm² (20 Ném14 AWG) với mô -men xoắn 0,22 Ném0,25 N • M (1.9 Ném2.2 lb • in).

Ứng dụng sản phẩm

Sản xuất máy móc chính xác:

Trong lĩnh vực máy công cụ CNC, Allen Bradly 2198-D020-ARS3 đảm bảo chuyển động chính xác của công cụ hoặc bảng bằng cách sử dụng vị trí chính xác cao, khả năng điều khiển tốc độ và mô-men xoắn của nó, đáp ứng các yêu cầu nghiêm ngặt của tính chính xác. Nó hỗ trợ nhiều thiết bị phản hồi để giám sát và điều chỉnh trạng thái chuyển động trong thời gian thực, giảm hiệu quả các lỗi gia công và cải thiện chất lượng sản phẩm. Trong việc sản xuất các bộ phận chính xác, nó có thể đạt được độ chính xác định vị ở cấp độ micron để đảm bảo độ chính xác và chất lượng bề mặt của các sản phẩm.

Máy móc đóng gói:

Trong dây chuyền sản xuất bao bì, Allen-Bradly 2198-D020-ARS3 đảm bảo rằng các chuyển động của việc vận chuyển vật liệu đóng gói, hấp dẫn và đặt các mặt hàng là chính xác và chính xác thông qua việc định vị chính xác và kiểm soát tốc độ, đảm bảo sự gọn gàng và tốc độ của sản phẩm. Nó có thể nhanh chóng đáp ứng các thay đổi khác nhau trong dây chuyền sản xuất, đáp ứng nhu cầu đóng gói đa dạng và cải thiện hiệu quả và chất lượng đóng gói. Trong bao bì thực phẩm, nó có thể kiểm soát chính xác lượng vật liệu đóng gói và nhịp điệu của các hành động đóng gói, thực hiện các hoạt động đóng gói hiệu quả và chính xác.

Dây chuyền lắp ráp tự động:

Allen Bradly 2198-D020-ARS3 Chức năng điều khiển phối hợp trục kép đóng vai trò chính trong môi trường lắp ráp tự động, có thể nhận ra chuyển động đồng bộ của nhiều trục để đảm bảo hoạt động ổn định và hiệu quả của từng liên kết lắp ráp. Trong dây chuyền lắp ráp sản xuất thiết bị điện tử, nó có thể điều khiển cánh tay robot để nắm bắt chính xác và lắp đặt các thành phần điện tử nhỏ, cải thiện độ chính xác và hiệu quả của lắp ráp và giảm tốc độ lỗi sản phẩm do lỗi lắp ráp.

Kiểm soát robot:

Đối với các ứng dụng robot yêu cầu điều khiển chuyển động nhanh, chính xác cao, như điều khiển chuyển động robot, Allen Bradly 2198-D020-ARS3 có thể đáp ứng các yêu cầu của các nhiệm vụ phức tạp của nó. Nó hỗ trợ nhiều loại phản hồi, kết hợp với khả năng điều khiển mạnh mẽ của riêng mình, để robot có thể thực hiện nhanh chóng và chính xác nhiều hành động để cải thiện hiệu quả và độ chính xác của robot. Trong robot xử lý hậu cần và kho lưu trữ, nó có thể nhận ra hoạt động định vị và xử lý nhanh chóng, và cải thiện mức độ tự động hóa của kho lưu trữ và hậu cần.
