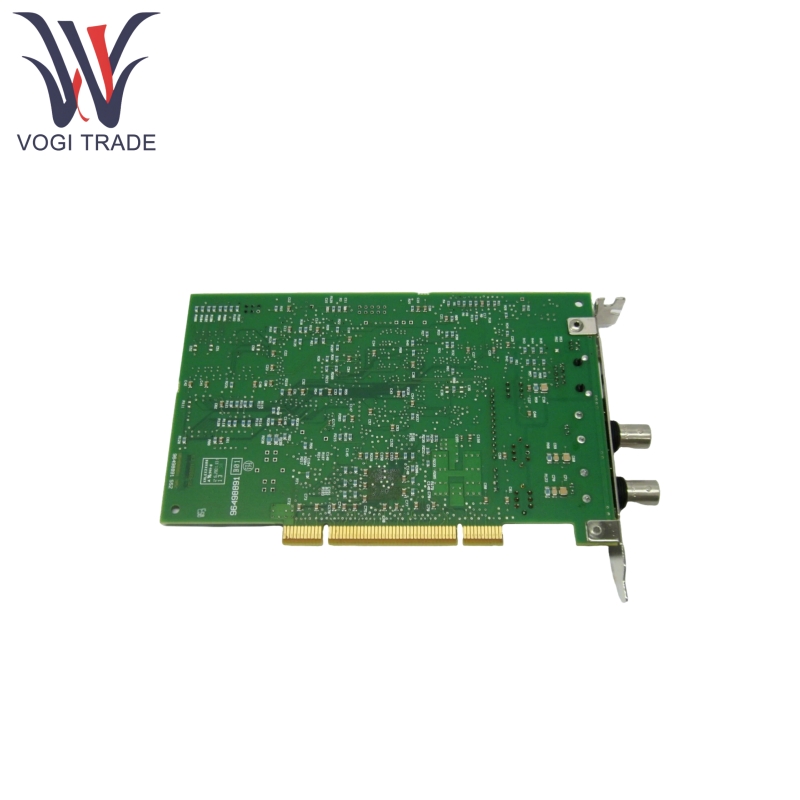

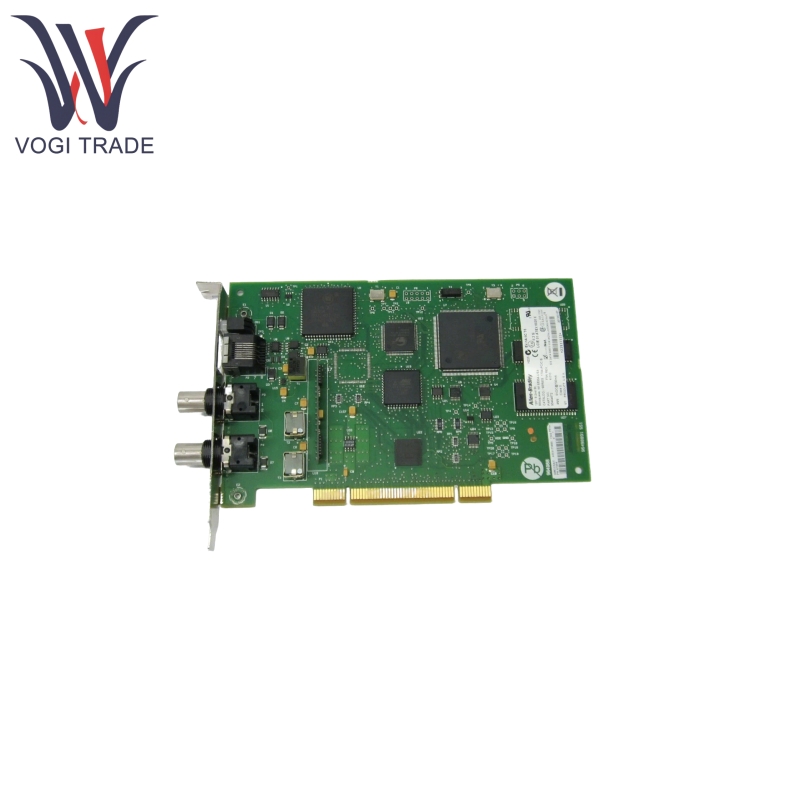

Allen Bradley 1784-PCIC

Thương hiệu: Allen Bradley
Mô tả: Thẻ giao diện giao tiếp
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 10
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
Allen Bradley 1784-PCIC chủ yếu được sử dụng để kết nối máy tính với các mạng công nghiệp ControlNet, cho phép giao tiếp giữa máy tính và thiết bị mạng trong các hệ thống tự động hóa công nghiệp.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	Allen Bradley
Số mô hình	1784-pcic
Số đặt hàng	1784-pcic
Danh mục	Điều khiển
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8504902000
Kích thước	141410cm
Cân nặng	0,6kg

Tính năng sản phẩm

Allen Bradley 1784-PCIC hỗ trợ hai phương thức kết nối: một là kết nối trực tiếp với mạng ControlNet thông qua giao diện BNC (kênh A và kênh B). Cái khác là kết nối với các thiết bị điều khiển khác trong mạng thông qua giao diện RJ-45 của Cổng truy cập mạng (NAP) bằng cáp chuyên dụng 1786-CP.

Allen Bradley 1784-PCIC hỗ trợ phương tiện truyền thông dư thừa. Nếu mạng sử dụng hệ thống cáp dự phòng, kênh A và kênh B có thể được kết nối với hai cáp để tăng cường độ tin cậy giao tiếp. Trong một hệ thống không dư thừa, chỉ cần kết nối kênh A.

Allen Bradley 1784-PCIC được trang bị đèn báo LED (Kênh A và B), có thể được sử dụng để xác định nguồn điện, trạng thái trình điều khiển, lỗi mạng, v.v., dựa trên trạng thái của ánh sáng (không đổi, nhấp nháy, xen kẽ).

Allen Bradley 1784-PCIC rất nhạy cảm với tĩnh điện, vì vậy các thủ tục chống tĩnh phải được tuân thủ trong quá trình hoạt động (sử dụng dây đeo cổ tay nối đất, xả bằng cách chạm vào một vật mặt đất, tránh các chân kết nối chạm vào, v.v.).

Nguyên tắc làm việc sản phẩm

Chèn thẻ giao diện giao tiếp Allen Bradley 1784-PCIC vào khe cắm PCI có sẵn (không phải PCI Express) trên máy tính, bảo vệ nó bằng ốc vít và kết nối với mạng (thông qua giao diện BNC với mạng ControlNet hoặc thông qua cáp 1786-CP với các thiết bị mạng).

Cài đặt trình điều khiển tương ứng cho hệ điều hành của bạn (các tệp trình điều khiển được đặt trong thư mục trình điều khiển \ trên CD chuyên dụng). Để cài đặt ban đầu hoặc cập nhật trình điều khiển, hãy làm theo các bước trong tài liệu (chỉ định đường dẫn trình điều khiển thông qua Trình quản lý thiết bị trực tuyến).

Định cấu hình trình điều khiển ControlNet bằng phần mềm RSLINX (chỉ định địa chỉ mạng, số sê -ri thiết bị, v.v.) hoặc định cấu hình trình điều khiển bảng nối đa năng ảo bằng màn hình khung gầm SoftLogix (áp dụng cho bộ điều khiển SoftLogix5800).

Máy tính trao đổi dữ liệu với các thiết bị trên mạng ControlNet thông qua thẻ này, hỗ trợ các chức năng như truy cập thiết bị đầu cuối lập trình, giám sát thiết bị và thu thập dữ liệu.

Tham số sản phẩm

Chi tiết sau đây dành cho thẻ giao diện truyền thông Allen Bradley 1784-PCIC.

Khả năng tương thích của xe buýt PCI: Tuân thủ sửa đổi PCI 2.2. Tương thích với các khe PCI 5V/3,3V, các khe PCI 32 bit/64 bit và các khe cắm PCI-X. Không tương thích với các khe PCI Express.

Khả năng tương thích hệ điều hành: Hỗ trợ Windows XP (với Gói dịch vụ 1 trở lên), Windows 2000 (với Gói dịch vụ 4 trở lên), Windows 98 và Windows ME.

Khả năng tương thích phần mềm: Yêu cầu phần mềm Rockwell RSlinx (phiên bản 2.42.00 trở lên) và RSNetworx cho phần mềm ControlNet.

Phân lập điện: Điện áp phân lập liên tục là 50V, được thử nghiệm để chịu được 600V trong 60 giây.

Nhiệt độ hoạt động: 0 ~ 55 ° C (32 ~ 131 ° F)

Nhiệt độ lưu trữ: -40 ~ 85 ° C (-40 ~ 185 ° F)

Độ ẩm tương đối: 5% ~ 95% không áp dụng

Hiệu suất cơ học:

Rung: 2g @ 10 ~ 500Hz (tuân thủ IEC 60068-2-6)

Cú sốc hoạt động: 30G (IEC 60068-2-27)

Sốc không hoạt động: 50g

Cung cấp điện và tiêu thụ năng lượng:

Yêu cầu năng lượng: 5V DC, tối đa 700mA. (Lớp 2)
