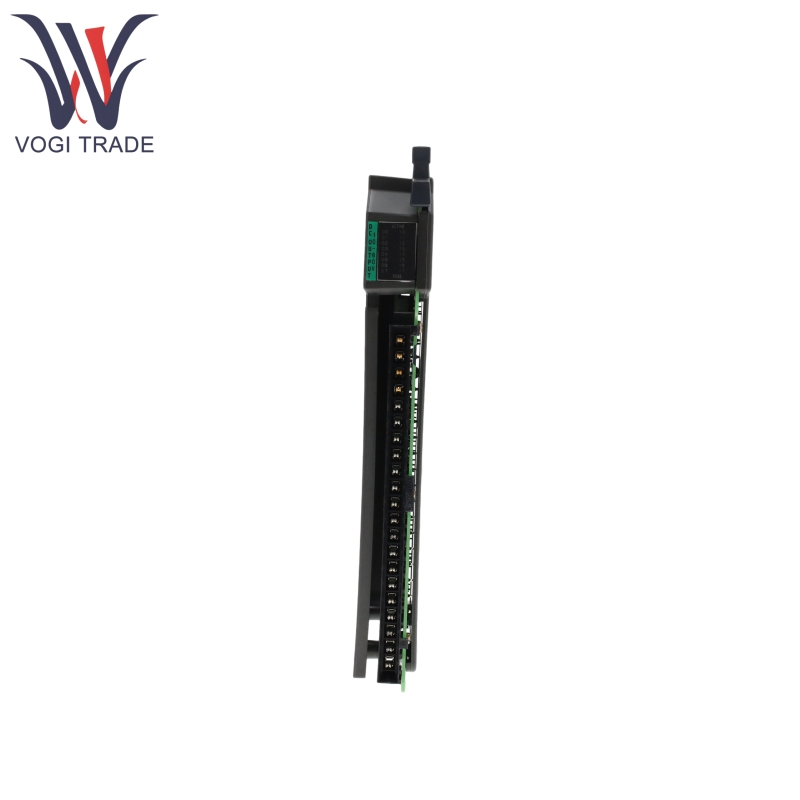

Allen Bradley 1771-OMD

Tính năng sản phẩm

Allen Bradley 1771-OPD cung cấp 16 kênh đầu ra không bị phân phối hỗ trợ cấu hình dòng điện chìm (thiết bị đầu ra rút dòng điện từ mô-đun).

Chỉ báo mô -đun màu xanh lá cây Active Active sáng lên khi mô -đun được bật nguồn và bộ xử lý ở chế độ chạy và tắt khi bộ xử lý đặt lại đầu ra. Các chỉ báo màu đỏ cầu chì màu đỏ sáng lên khi cầu chì tích hợp trong mô-đun thổi.

Allen Bradley 1771-OPD có 16 đèn chỉ báo trạng thái đầu ra màu đỏ, hiển thị trạng thái bóng bán dẫn của các hướng dẫn của bộ xử lý (không phụ thuộc vào điện áp thực tế tại các đầu ra đầu ra).

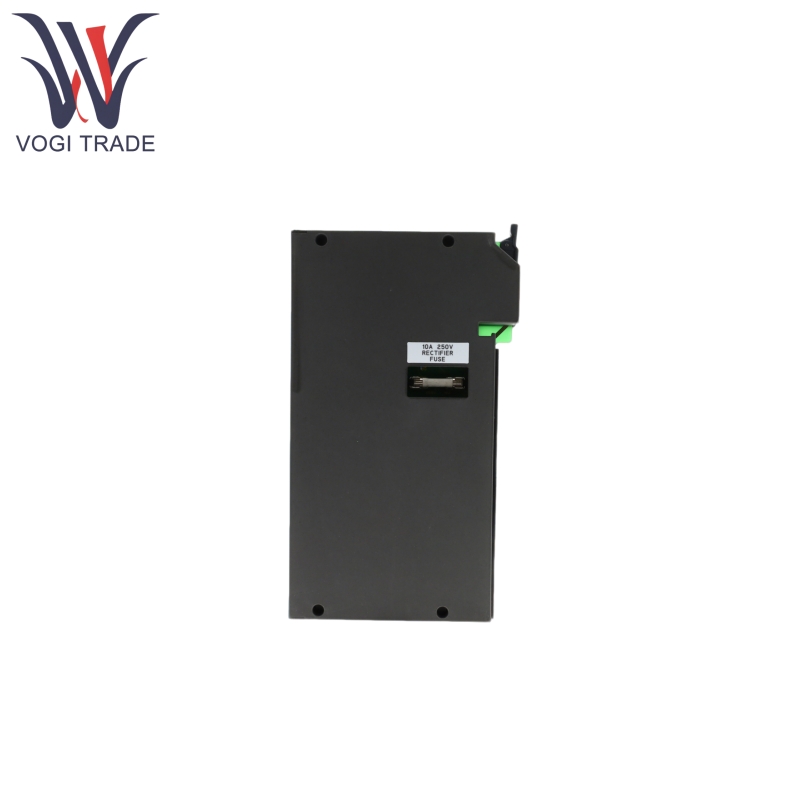

Allen Bradley 1771-OPD được trang bị cầu chì chỉnh lưu 10A/250V (Littelfuse 322010) cung cấp bảo vệ cho mô-đun trong trường hợp quá tải đầu ra (vượt quá 10A) hoặc ngắn mạch (không bảo vệ bóng bán dẫn đầu ra riêng lẻ).

Allen Bradley 1771-OPD có khả năng chống xả tĩnh và tuân thủ tiêu chuẩn IEC 61000-4-2, hỗ trợ phóng điện tiếp xúc gián tiếp 4KV. Đó là tương thích điện từ (EMC) tuân thủ CISPR 11 Nhóm 1, Lớp A (yêu cầu bao vây phù hợp) và phù hợp cho môi trường công nghiệp với sự can thiệp điện từ.

Allen Bradley 1771-OMD có thể được nối dây bằng cách sử dụng các thiết bị đầu cuối dây điện trường (ví dụ: 1771-WH) và hỗ trợ quá trình trao đổi mô-đun (yêu cầu hoạt động tắt nguồn).

Nguyên tắc làm việc sản phẩm

Allen Bradley 1771-OMD phải được cài đặt trong khung I/O Series 1771 (ngoại trừ khe cắm ngoài cùng bên trái, được dành cho bộ xử lý hoặc bộ điều hợp) và được chèn chính xác bằng cấu hình khóa (trong khoảng từ 10-12 và 22-24).

Các thiết bị hiện trường được kết nối thông qua cánh tay dây 1771-WH (hoặc hợp nhất 1771-WHF/1771-WHFB). Lưu ý phân cực công suất DC (kết nối ngược hoặc kết nối AC sẽ làm hỏng mô-đun) và tất cả các đầu nối kết nối DC (A-D) phải được rút ngắn để ngăn chặn quá tải.

Allen Bradley 1771-OMD nhận hướng dẫn bộ xử lý thông qua bảng nối đa năng để kiểm soát trạng thái bật/tắt của 16 kênh đầu ra. Đèn báo LED cung cấp phản hồi thời gian thực về trạng thái hướng dẫn. Cầu chì sẽ thổi khi tổng lượng đầu ra vượt quá 10A, công suất phải bị ngắt kết nối trước khi thay thế.

Tham số sản phẩm

Các chi tiết sau đây là dành cho mô-đun đầu ra DC của Allen Bradley 1771.

Số lượng đầu ra: 16 đầu ra không phân lập

Điện áp cung cấp người dùng: 10-60V DC (danh nghĩa 48V DC)

Xếp hạng hiện tại:

Tải điện trở: 2a trên mỗi đầu ra, tổng số dòng mô -đun ≤8A

Tải trọng thuế: 0,2A trên mỗi đầu ra

Dòng điện tăng tối đa: 4a trên mỗi đầu ra trong 10ms, lặp lại cứ sau 2 giây, 25A trên mỗi đầu ra trong 10ms, có thể lặp lại cứ sau 2 giây

Dòng tải tối thiểu: 2,5mA

Điện áp trạng thái giảm (ở mức xếp hạng): ≤1,5V DC

Dòng rò ngoài trạng thái: ≤0,5mA

Độ trễ tín hiệu: TẮT TẮT ≤0,1ms, ON TẮT ≤0,2ms

Nguồn cung cấp năng lượng bảng nối đa năng: 5V DC, tối đa 400mA (phải được bao gồm trong tính toán tiêu thụ điện năng tổng số khung gầm)

Điện áp cô lập: 60V DC (liên tục), 1000V AC (thử nghiệm 1 phút, I/O đến hệ thống)

Kích thước dây dây dẫn: 0,34-2,5mm² (22-14 AWG) Dây đồng rắn hoặc bị mắc kẹt, cách điện tối đa 1,2mm

Mô-men xoắn trục vít cánh tay trường: 1,0 Nm (9 lb-in)

Khóa: Bộ kết nối bảng nối vẫn vào giữa 10 đến 12 và từ 22 đến 24

Nhiệt độ hoạt động: 0-60 ° C (32-140 ° F)

Nhiệt độ lưu trữ: -40-85 ° C (-40-185 ° F)

Độ ẩm tương đối: 5-95% không gây áp lực

Rung: 2G ở 10-500Hz (IEC 60068-2-6)

Sốc (hoạt động / không hoạt động): 30g / 50g (IEC 60068-2-27)
