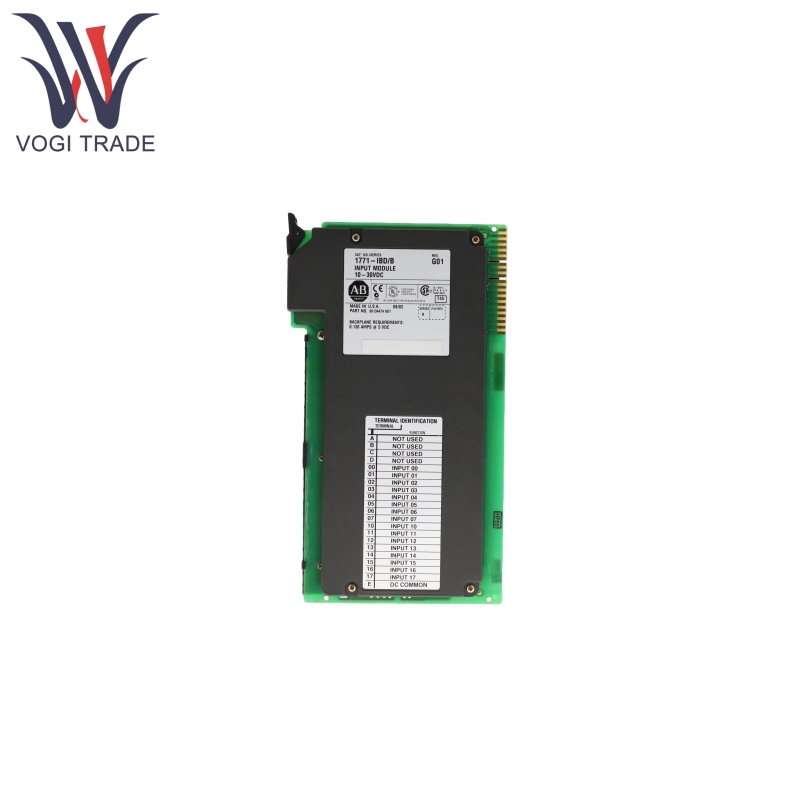

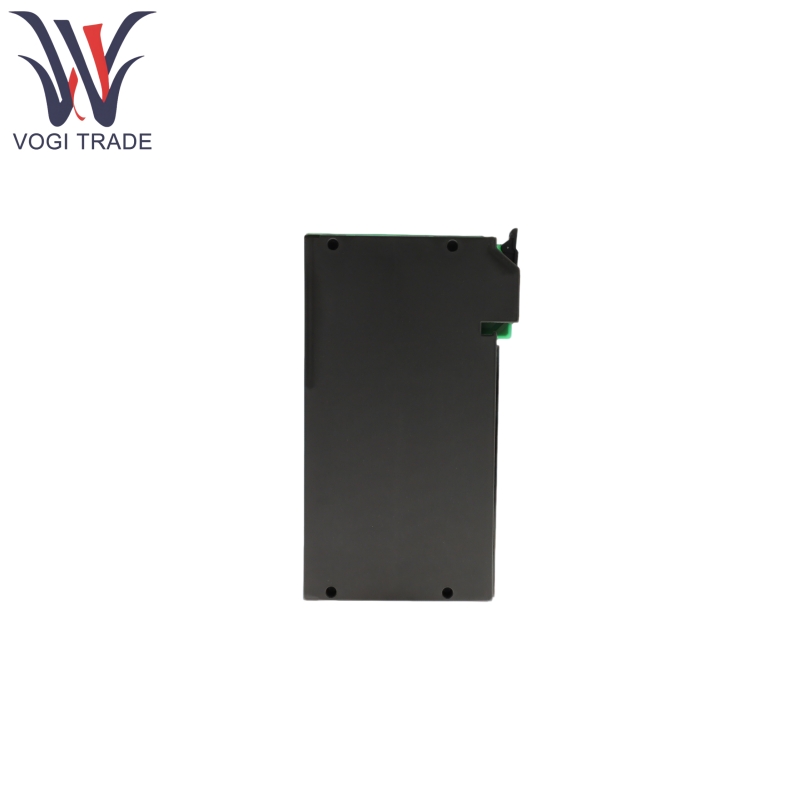

Allen Bradley 1771-IBD

Tính năng sản phẩm

Allen Bradley 1771-IBD nhạy cảm với việc xả tĩnh điện và phải được bảo vệ khỏi bị hư hại bằng cách nối đất, dây đeo cổ tay chống tĩnh và các biện pháp khác. Khi không sử dụng, nó nên được lưu trữ trong bao bì che chắn tĩnh điện ban đầu của nó.

Allen Bradley 1771-IBD có độ trễ bộ lọc có thể điều chỉnh, hỗ trợ thời gian lọc độ trễ 1ms hoặc 6ms (mặc định 1ms), có thể được đặt thông qua các máy nhảy trên bảng mạch để giảm nhiễu tín hiệu đầu vào.

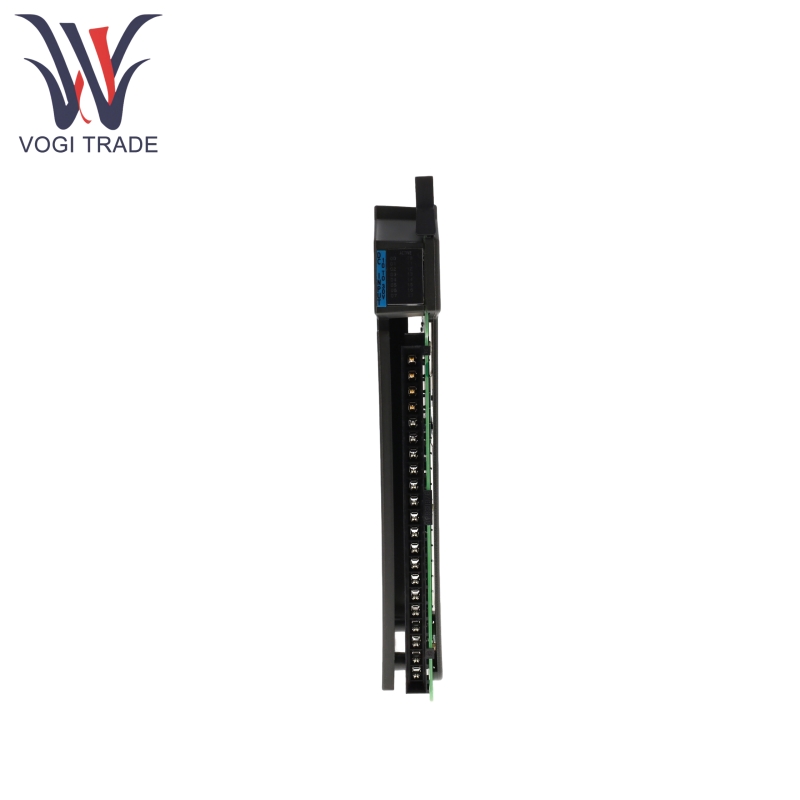

Bảng điều khiển phía trước bao gồm 1 đèn báo kích hoạt mô-đun màu xanh lá cây ánh sáng (chiếu sáng khi được cấp nguồn) và 16 đèn báo trạng thái đầu vào màu đỏ (tương ứng với các đầu vào đầu vào 00-17, chiếu sáng khi có điện áp).

Allen Bradley 1771-IBD có thể được kết nối với các thiết bị đầu vào 2 dây hoặc 3 dây thông qua nhánh nối dây trường 1771-W và hỗ trợ chế độ nguồn hiện tại.

Nguyên tắc làm việc sản phẩm

Allen Bradley 1771-IBD có thể lấy điện từ nguồn điện khung gầm (130mA@5V DC) thông qua bảng nối đa năng I/O 1771. Sau khi nhận được tín hiệu đầu vào DC 10-30V bên ngoài, nó được lọc (theo độ trễ tập 1ms/6ms) và được chuyển đổi thành tín hiệu kỹ thuật số, sau đó được truyền đến bộ xử lý thông qua bảng nối đa năng.

Allen Bradley 1771-IBD có thiết bị 2 dây, với một đầu được kết nối với các đầu cuối 00-17 và đầu kia được kết nối với thiết bị đầu cuối dương DC (+DC). Thiết bị đầu cuối E được kết nối với thiết bị đầu cuối chung DC (DC chung).

Allen Bradley 1771-IBD có thiết bị 3 dây hoạt động ở chế độ nguồn hiện tại. Cấu hình hệ thống dây điện tương tự như thiết bị 2 dây, với các thiết bị đầu cuối A-D không được sử dụng.

Ánh sáng kích hoạt màu xanh lá cây của nó cho biết nguồn cung cấp năng lượng mô -đun bình thường và ánh sáng trạng thái đầu vào màu đỏ chỉ ra rằng thiết bị đầu cuối tương ứng có đầu vào điện áp và tín hiệu là hợp lệ.

Tham số sản phẩm

Chi tiết sau đây dành cho mô-đun đầu vào DC của Allen Bradley 1771-IBD.
