Allen Bradley 1771-ASB

Thương hiệu: Allen Bradley
Mô tả: Mô -đun bộ điều hợp I/O từ xa
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
Allen Bradley 1771-ASB là kết nối các mô-đun I/O từ xa với bộ điều khiển có thể lập trình cung cấp cả khả năng truyền và nhận. Nó có khả năng chấp nhận dữ liệu nối tiếp từ các trình quét I/O và chuyển đổi cùng thành song song để giao tiếp với các mô -đun I/O và chuyển đổi dữ liệu song song thành các trình quét từ các mô -đun I/O sang dạng nối tiếp.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	Allen Bradley
Số mô hình	1771-ASB
Số đặt hàng	1771-ASB
Danh mục	-
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8538900000
Kích thước	12104cm
Cân nặng	0,4kg

Tính năng sản phẩm

Allen Bradley 1771-ASB cung cấp nhiều tốc độ baud khác nhau đến tối đa 230,4K (khoảng cách truyền tải 2.500 feet), 115,2k baud (5.000 feet) và 57,6k baud (10.000 feet) và đáp ứng các yêu cầu giao tiếp từ xa ở các khoảng cách khác nhau.

Allen Bradley 1771-ASB hỗ trợ chuyển đổi dữ liệu nối tiếp sang song song, nhận dữ liệu nối tiếp từ máy quét và chuyển đổi nó thành dữ liệu song song để tương tác với các mô-đun I/O và ngược lại.

Allen Bradley 1771-ASB phù hợp với một số loại thiết bị I/O có 4, 6, 8, 16, cũng như 32 điểm của các mô-đun I/O.

Allen Bradley 1771-ASB hỗ trợ 3 chế độ địa chỉ khác nhau bao gồm Chế độ 2-SLOT, chế độ Shuffle 1-Slot và chế độ 1/2-SLOT để chế độ có thể được chọn phù hợp nhất với hệ thống cung cấp quản lý phân bổ địa chỉ I/O.

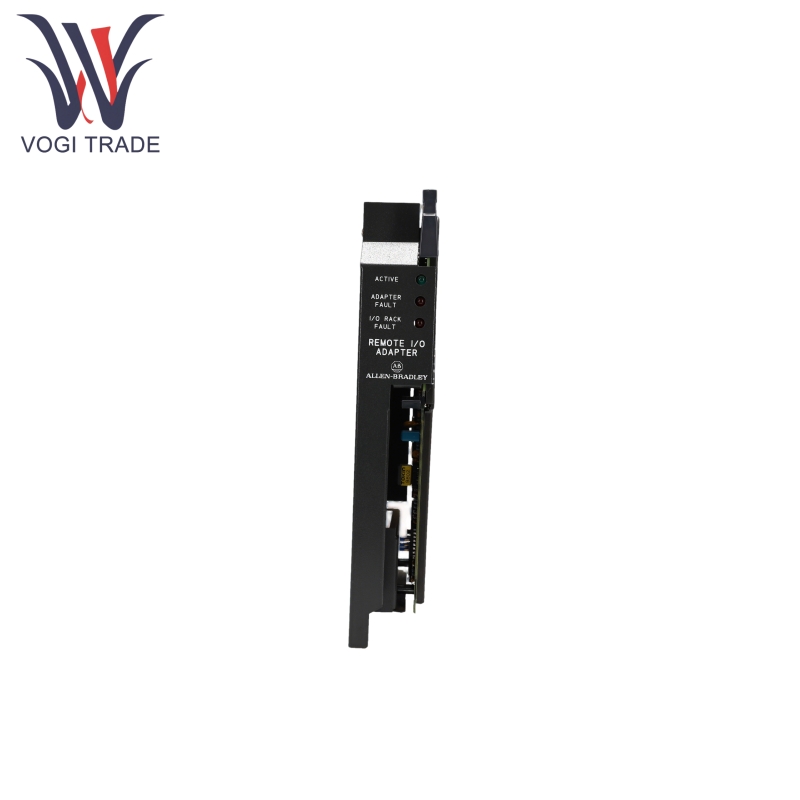

Allen Bradley 1771-ASB đi kèm với ba đèn chỉ báo chẩn đoán- hoạt động màu xanh lá cây (trạng thái hoạt động), lỗi bộ điều hợp màu đỏ (lỗi tại bộ điều hợp) và lỗi I/O Red Red (lỗi trong giá I/O), giúp bạn khắc phục sự cố ngay lập tức. Tự động kiểm tra gán I/O khi tăng nguồn để đảm bảo vị trí cài đặt mô-đun chính xác.

Allen Bradley 1771-ASB có thể tùy chọn quét tất cả các khe hoặc tất cả các khe trừ 4 khe gần nhất, lưu thời gian quét và không gian hình ảnh I/O mà không ảnh hưởng đến việc sử dụng công suất khe.

Allen Bradley 1771-ASB có thể mô phỏng các bộ điều hợp Series B để đáp ứng các yêu cầu tốc độ phản hồi của các máy quét như 1771-S4A và 1771-S4B. Hỗ trợ cấu hình I/O bổ sung (cho bộ xử lý sê-ri PLC-2) để tăng cường tính linh hoạt của hệ thống.

Nguyên tắc làm việc sản phẩm

Allen Bradley 1771-ASB hoạt động như một trung gian, nhận dữ liệu nối tiếp từ máy quét I/O, chuyển đổi nó thành dữ liệu song song và gửi nó đến mô-đun I/O từ xa; Đồng thời, nó đọc dữ liệu song song từ mô -đun I/O, chuyển đổi nó thành dữ liệu nối tiếp và truyền nó trở lại máy quét, do đó cho phép giao tiếp giữa bộ điều khiển và I/O từ xa.

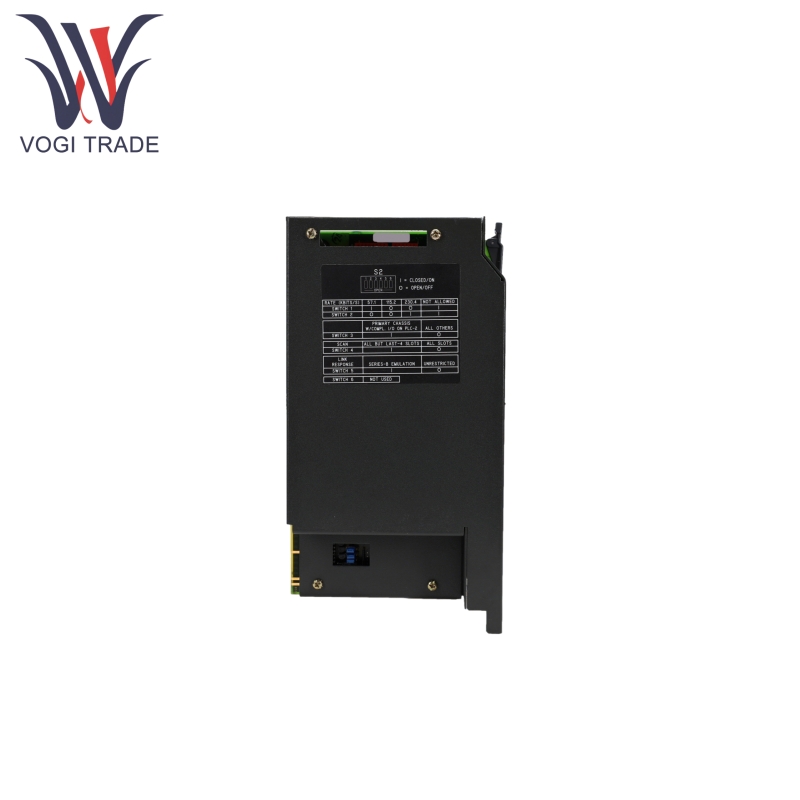

Allen Bradley 1771-ASB đặt các tham số chính thông qua các thành phần chuyển đổi S1 và S2, bao gồm số giá I/O, bắt đầu số nhóm I/O, tốc độ baud, chế độ quét (khe đầy đủ/loại trừ 4 khe gần nhất) và chế độ phản hồi liên kết (mô phỏng loạt B hoặc không giới hạn), trong số các khe khác.

Tham số sản phẩm

Chi tiết sau đây dành cho mô-đun bộ chuyển đổi I/O từ xa của Allen Bradley 1771-ASB.

Danh mục tham số	Chi tiết
Vị trí mô -đun	Phải được cài đặt trong khe cắm ngoài cùng của khung gầm I/O 1771
Khoảng cách truyền	2500 feet lúc 230,4K baud 5000 feet ở 115,2k baud 10000 feet tại 57,6K baud
Cáp kết nối	1770-cd
Tiêu thụ năng lượng	5W (tiêu tan năng lượng) 17.06 BTU/HR (Phổ nhiệt)
Back -Backer Dòng điện	1.0a ở 5V DC (phải được bao gồm trong tổng yêu cầu hiện tại của khung gầm)
Vị trí khóa	Đầu nối trên: Từ 54 đến 56 Đầu nối thấp hơn: Từ 16 đến 18
Điều kiện môi trường	Nhiệt độ hoạt động: 0-60 ° C (32-140 ° F) Nhiệt độ lưu trữ: -40-85 ° C (-40-185 ° F) Độ ẩm: 5% -95% (không áp dụng)
Cánh tay dây trường	Mô hình 1771-WB, Mô-men xoắn 7-9 pound inch, dây dẫn Kích thước 20 AWG (đồng bị mắc kẹt)
Điện trở chấm dứt	82Ω (Mô hình 740018-23) hoặc 150Ω (Mô hình 1770-XT)
