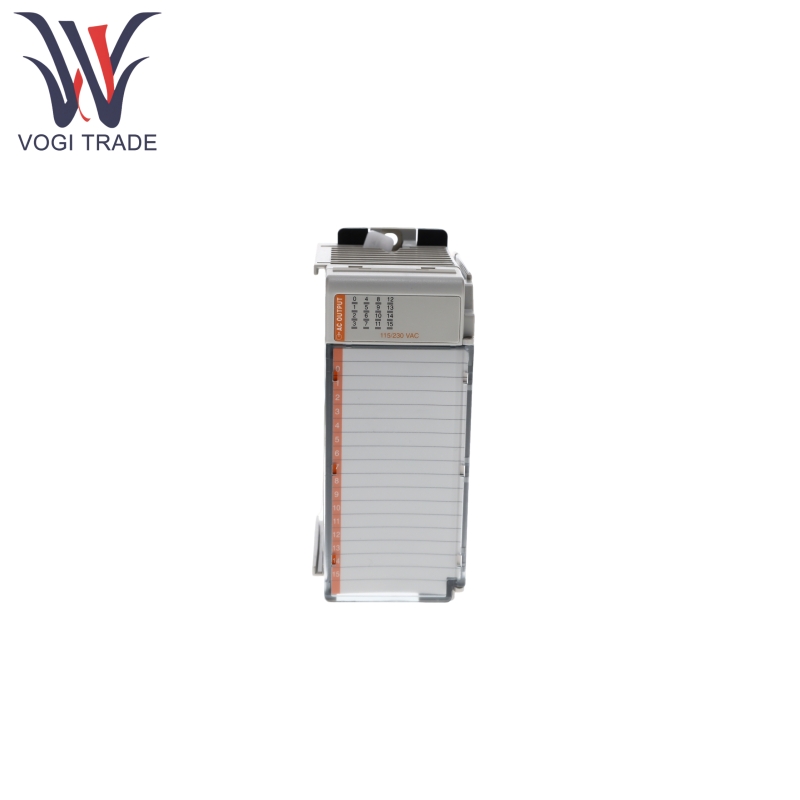

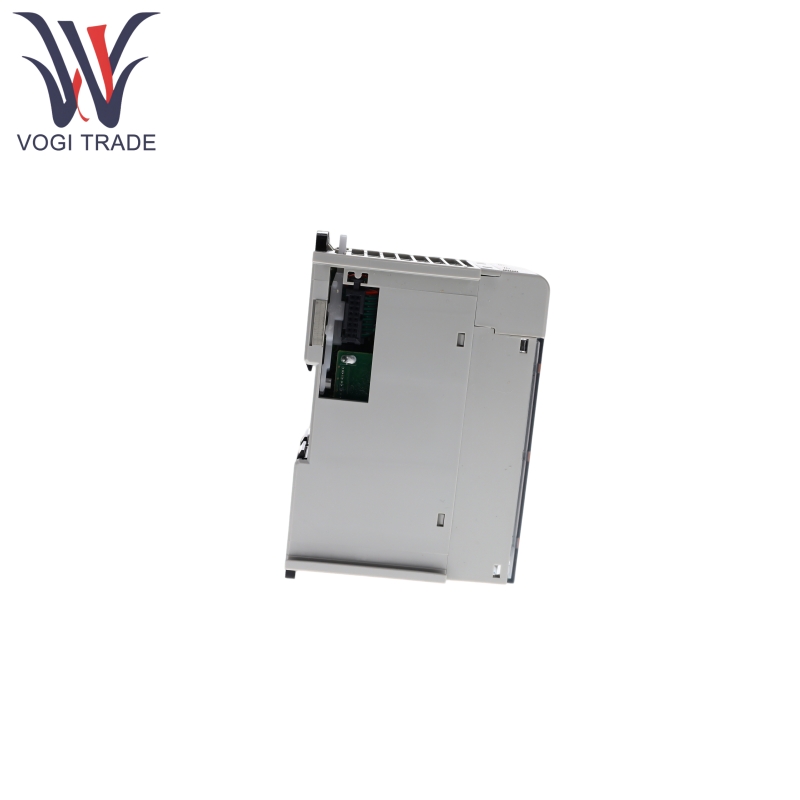

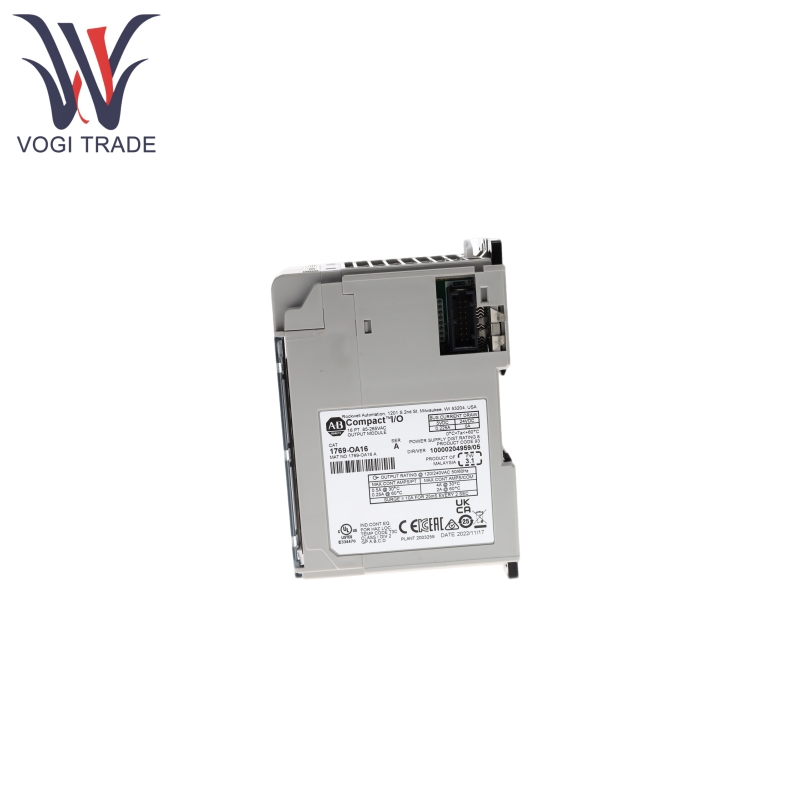

Allen Bradley 1769-OA16

Tính năng sản phẩm

Allen Bradley 1769-OA16 có 16 điểm đầu ra, được chia thành 2 nhóm (8 điểm mỗi nhóm), hỗ trợ điều khiển tải AC 120/240V. Nó sử dụng các triacs hai chiều làm yếu tố chuyển đổi, loại bỏ các vấn đề liên quan đến hao mòn tiếp xúc cơ học.

Allen Bradley 1769-OA16 kết hợp chức năng triệt tiêu tăng đột biến để giảm thiểu tác động của các quá độ điện áp cao đối với mô-đun. Khi kiểm soát tải trọng cảm ứng, nên kết nối một bộ ức chế đột biến bên ngoài để kéo dài tuổi thọ của các triacs.

Allen Bradley 1769-OA16 có thiết kế cách ly quang học, tách mạch logic với mạch trường điện áp cao để tăng cường khả năng chống nhiễu. Các triacs chuyển đổi tại điểm không thể vượt qua của nguồn điện AC, giảm nhiễu điện từ (EMI) và tăng đột biến điện áp.

Mỗi điểm đầu ra tương ứng với đèn báo độc lập, hỗ trợ bảo vệ quá dòng, có thể hạn chế tác động của dòng rò bằng cách song song với các điện trở tải. Nó có các khối thiết bị đầu cuối có thể tháo rời, hỗ trợ cho đường ray DIN hoặc lắp bảng điều khiển, với các mô-đun được khóa một cách cơ học thông qua cấu trúc lưỡi và rãnh.

Nguyên tắc làm việc sản phẩm

Bộ điều khiển gửi tín hiệu điều khiển đến mô -đun thông qua bus truyền thông tích hợp và mạch logic điều khiển thyristor bật hoặc tắt.

Các chuyển đổi thyristor trạng thái tại điểm giao nhau bằng 0 của điện áp AC, giảm nhiễu điện từ và tăng điện áp trong quá trình chuyển đổi.

Khi bật Allen Bradley 1769-OA16 cung cấp nguồn điện AC 120/240V cho tải bên ngoài. Khi tắt, dòng điện bị cắt thông qua cách ly quang để ngăn chặn dòng rò ảnh hưởng đến trạng thái tải.

Trong trường hợp quá dòng, mạch bên trong giới hạn dòng điện. Dòng rò có thể bị triệt tiêu bằng cách sử dụng các điện trở song song (15 kW/2W cho 120V AC và 5 kW/5W cho 240V AC).

Tham số sản phẩm

Các chi tiết sau đây là dành cho mô-đun đầu ra kỹ thuật số AC của Allen Bradley 1769-OA16.

Thông số kỹ thuật đầu ra: 16 điểm đầu ra (8 điểm/nhóm), đầu ra Triac trạng thái rắn

Danh mục điện áp: 100/240V AC

Phạm vi điện áp hoạt động: 85-265V AC, 47-63 Hz

Độ trễ đầu ra: Trên chu kỳ 1/2, tắt chu kỳ 1/2 (dựa trên tần số công suất AC)

Vẽ hiện tại: 225 MA @ 5.1V

Tổ biến nhiệt tối đa: 4,9 W

Dòng rò ngoài trạng thái hiện tại: 2.0 Ma tối đa @ 132V AC, 2,5 Ma tối đa @ 265V AC

Đặc điểm trạng thái: Điện áp tối đa DROP: 1,5V Đỉnh (@2A), dòng điện tối thiểu: 10 mA

Công suất hiện tại: mỗi điểm tối đa: 0,5a (@60 ° C), 1.0a (@30 ° C), trên mỗi mô -đun tối đa: 4.0a (@60 ° C), 8.0a (@30 ° C)

Dòng điện tăng: 5a cho 25 ms, lặp lại cứ sau 2 giây

Điện áp cô lập: Điểm đầu ra đến Bus: 1836V AC cho 1S hoặc 2596V DC cho 1S, điện áp hoạt động 265V AC (cách điện cơ bản), 150V AC (cách điện được gia cố)
