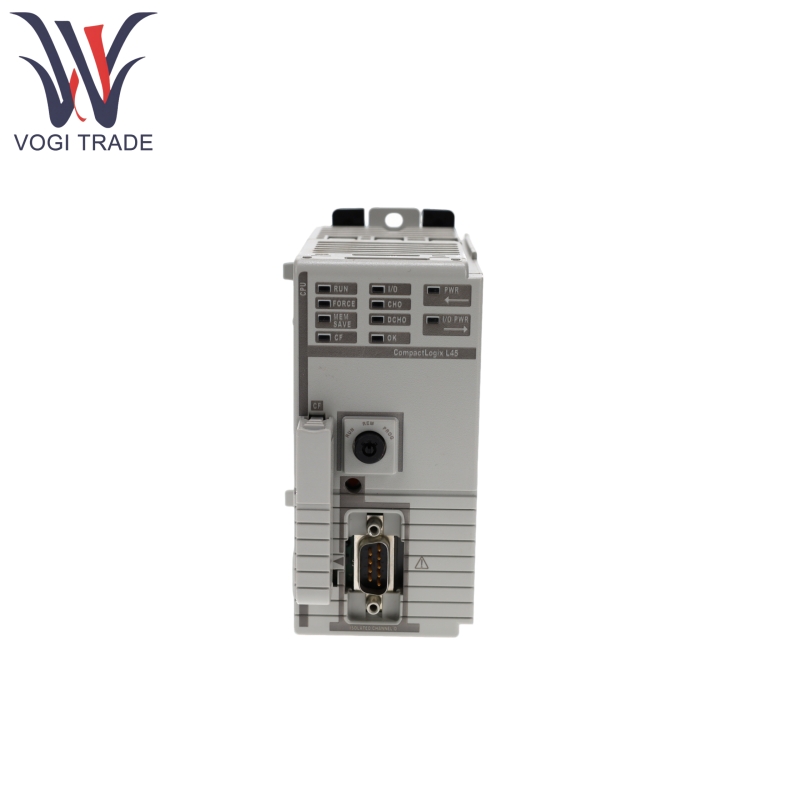

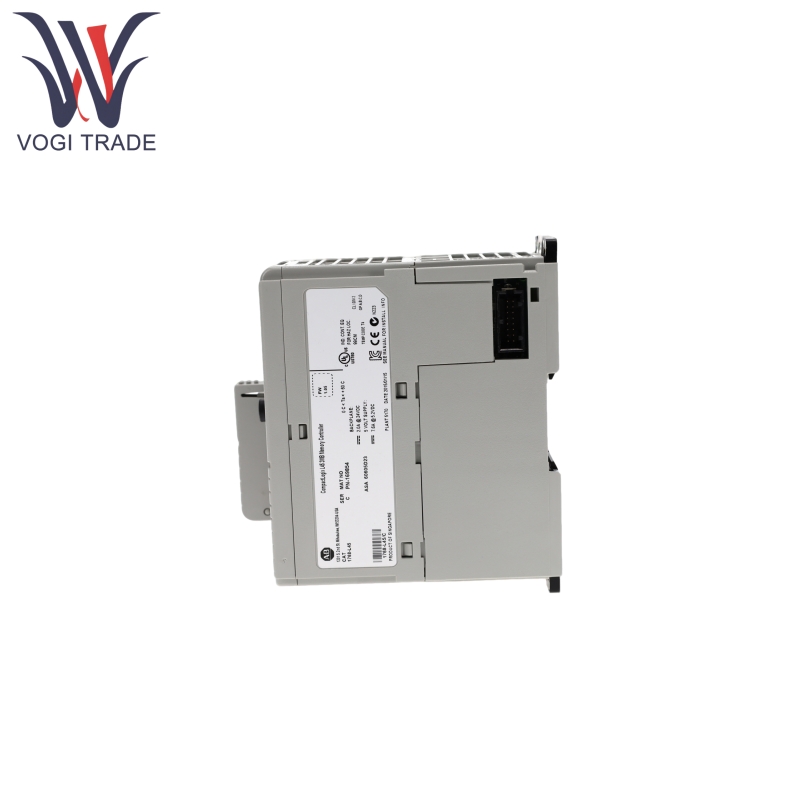

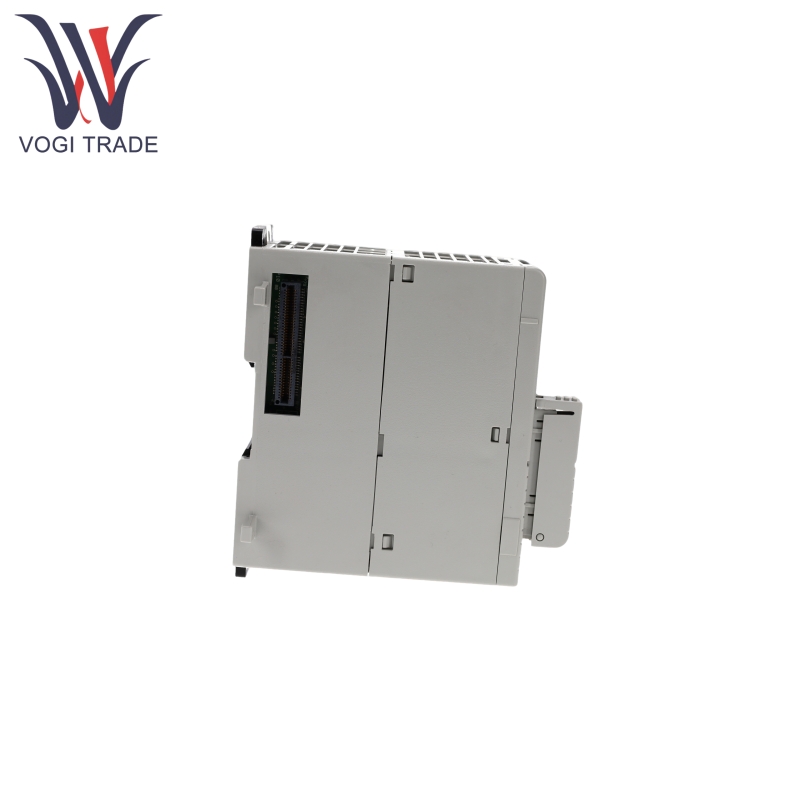

Allen Bradley 1768-L45

Tính năng sản phẩm

Allen Bradley 1768-L45 hỗ trợ các khe 4 x 1768, với tối đa 2 mô-đun giao tiếp (như Ethernet/IP, các mô-đun ControlNet) và các mô-đun điều khiển chuyển động SERCOS 4 x 1768-M04SE.

Allen Bradley 1768-L45 tương thích với các mô-đun I/O Series 1769, hỗ trợ tối đa 30 mô-đun (bao gồm các ngân hàng cục bộ và từ xa, với các kết nối từ xa thông qua cáp mở rộng 1769-crlx).

Allen Bradley 1768-L45 Hỗ trợ Ethernet/IP (thông qua các mô-đun 1768-ENBT/EWEB), ControlNet (thông qua các mô-đun 1768-CNB/CNBR), Devicenet (thông qua các máy quét 1769-SDN)

Allen Bradley 1768-L45 hỗ trợ các thẻ được sản xuất/tiêu thụ của các thẻ và thông báo (hướng dẫn MSG) để cho phép giao tiếp thời gian thực giữa các bộ điều khiển và thiết bị.

Allen Bradley 1768-L45 hỗ trợ điều khiển chuyển động Sercos thông qua mô-đun 1768-M04SE, có khả năng điều khiển tối đa 8 trục và tương thích với các ổ đĩa sê-ri Kinetix.

Allen Bradley 1768-L45 hỗ trợ cấu hình tham số trục, điều chỉnh và điều khiển đồng bộ để đáp ứng các yêu cầu chuyển động chính xác cao.

Allen Bradley 1768-L45 hỗ trợ lập trình phần mềm RSLogix 5000, tương thích với sơ đồ thang (LD), sơ đồ khối chức năng (FBD), văn bản có cấu trúc (ST), biểu đồ hàm tuần tự (SFC) và các ngôn ngữ lập trình khác.

Allen Bradley 1768-L45 hỗ trợ 30 nhiệm vụ (chỉ có 1 nhiệm vụ liên tục), có thể được lên lịch bởi ưu tiên (1-15), đáp ứng các yêu cầu kiểm soát thời gian thực.

Allen Bradley 1768-L45 hỗ trợ lưu trữ thẻ CompactFlash cho các tệp dự án và phần sụn, cho phép tải cấu hình hoặc nâng cấp chương trình cơ sở sau khi mất điện. Firmware có thể được cập nhật thông qua ControlFlash, phần mềm AutofLash hoặc thẻ CompactFlash.

Nguyên tắc làm việc sản phẩm

Allen Bradley 1768-L45 kết nối với bộ nguồn, mô-đun giao tiếp và mô-đun chuyển động thông qua bảng nối tiếp 1768 và mở rộng mô-đun I/O 1769 (cục bộ hoặc từ xa) ở phía bên phải để tạo thành một hệ thống điều khiển hoàn toàn.

Nó nhận được tín hiệu đầu vào từ các mô -đun I/O, thực thi các tác vụ logic được lập trình trong RSLogix 5000, điều khiển bộ truyền động thông qua các mô -đun đầu ra và tương tác với các thiết bị khác thông qua các mô -đun mạng.

Nó cho phép chia sẻ dữ liệu theo thời gian thực thông qua sản phẩm/tiêu thụ dữ liệu và gửi thông tin cấu hình hoặc chẩn đoán bằng cách sử dụng các hướng dẫn MSG.

Nó có thể thực hiện các nhiệm vụ định kỳ, kích hoạt sự kiện hoặc liên tục dựa trên mức độ ưu tiên, đảm bảo rằng logic kiểm soát quan trọng đáp ứng trước.

Tham số sản phẩm

Các chi tiết sau đây dành cho bộ điều khiển Allen Bradley 1768-L45.
