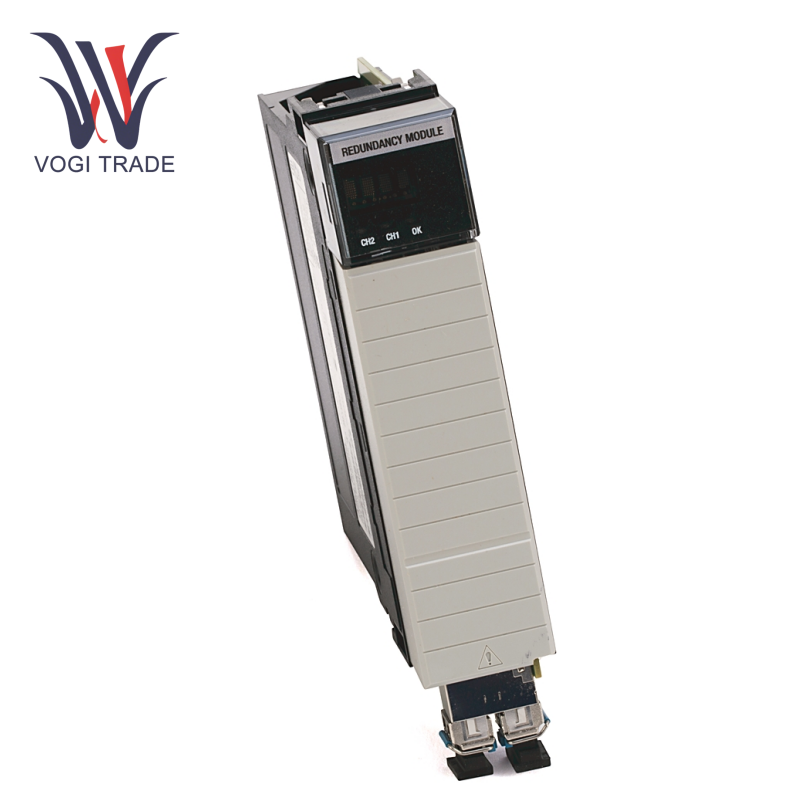

Thương hiệu: Allen BradleyMô tả: Mô -đun nâng cao dự phòngĐiều kiện: MớiBảo hành: 1 nămHàng tồn kho Qty: 6Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnAllen Bradley 1756-RM2 là mô-đun dự phòng cốt lõi của loạt Contrologix của Rockwell Automation. Chức năng chính của nó là đạt được chuyển đổi không phá vỡ thông qua kiến trúc dự phòng nóng của điều khiển kép, đảm bảo rằng hệ thống nhanh chóng chuyển sang giá dự phòng (thời gian chuyển đổi ≤ 50 ms) trong trường hợp không tránh được sự gián đoạn sản xuất.
| Sản xuất |
Allen Bradley |
| Số mô hình |
1756-RM2 |
| Đất nước xuất xứ |
Hoa Kỳ |
| Mã HS |
8538900000 |
| Kích thước |
25*20*6cm |
| Kích thước đóng gói |
30*20*10cm |
| Cân nặng |
1kg |
Điện áp đầu vào: 5.1V DC (hiện tại 1.16a) / 24V DC (hiện tại 3,4MA)
Tiêu thụ năng lượng: 6W (tối đa)
Tản nhiệt: 21 BTU/giờ
Điện áp cô lập: 30V liên tục
Nhiệt độ làm việc: 0 ~ 60
Cáp phù hợp: 1756-RMC1 (1M), RMC3 (3M), RMC10 (10M)
Các tính năng và nguyên tắc chức năng
Kiến trúc dự phòng: Allen Bradley 1756-RM2 hỗ trợ hoạt động đồng bộ của bộ điều khiển kép, kết nối các giá đỡ chính và dự phòng thông qua các cáp quang loạt 1756-RMC để đảm bảo đồng bộ hóa dữ liệu thời gian thực.
Cơ chế chuyển đổi: Khi bộ điều khiển chính bị hỏng, máy chờ sẽ kiểm soát trong vòng ≤10 ms và thời gian quét bị trì hoãn khoảng 10 ms trong khoảng thời gian để đảm bảo hoạt động liên tục.
Chẩn đoán không giao thoa: Allen Bradley 1756-RM2 hỗ trợ chẩn đoán trực tuyến và việc khắc phục sự cố không ảnh hưởng đến hoạt động của hệ thống.
Phân lập phần cứng: Các mô-đun dự phòng được cung cấp độc lập để ngăn chặn sự lây lan của các lỗi một điểm.
Công cụ cấu hình: Sử dụng Công cụ cấu hình mô -đun RSlinx Classic và dự phòng (RMCT) để định cấu hình các tham số dự phòng và hỗ trợ cài đặt chế độ đồng bộ hóa tự động.
Trường hợp cấu hình điển hình
Hệ thống dự phòng kép cần bao gồm:
2 Khung xe điều khiển của cùng một mô hình (như 1756-A4)
2 Bộ điều khiển sê-ri 1756-L7X (như 1756-L73)
2 1756-en2tr Mô-đun Ethernet (để giao tiếp hoạt động và dự phòng).
Allen Bradley 1756-RM2 hỗ trợ các giao thức kép Ethernet/IP và ControlNet, đạt được sự đồng bộ hóa tốc độ cao (lên đến 1000 Mbps) thông qua giao tiếp sợi quang và áp dụng thiết kế dự phòng mà không bị hỏng điểm một điểm. Nó phù hợp cho các lĩnh vực như dầu mỏ, ngành hóa chất và năng lượng đòi hỏi sự ổn định hệ thống cực kỳ cao.
