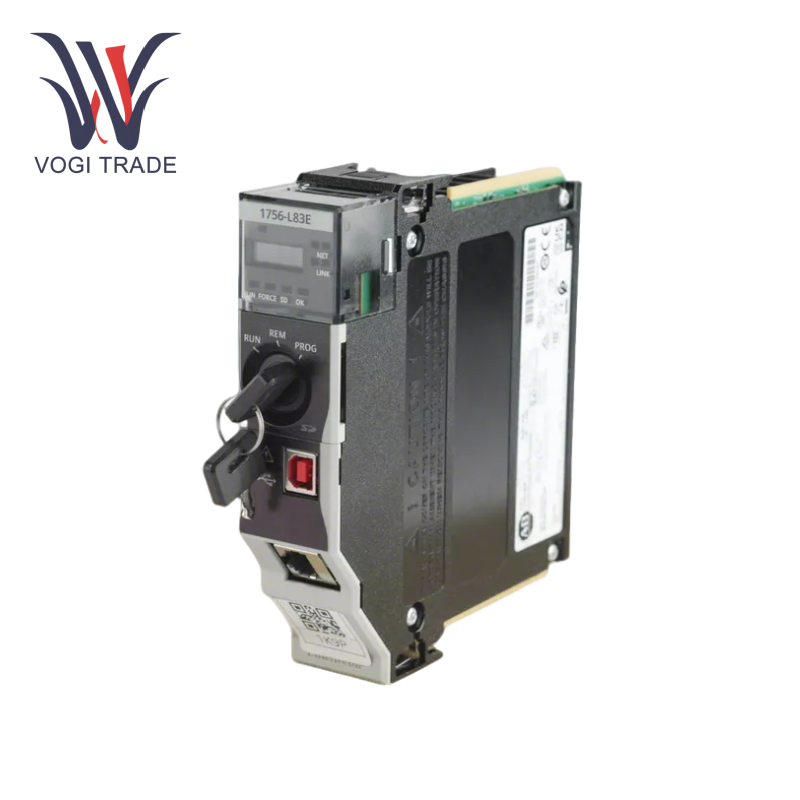

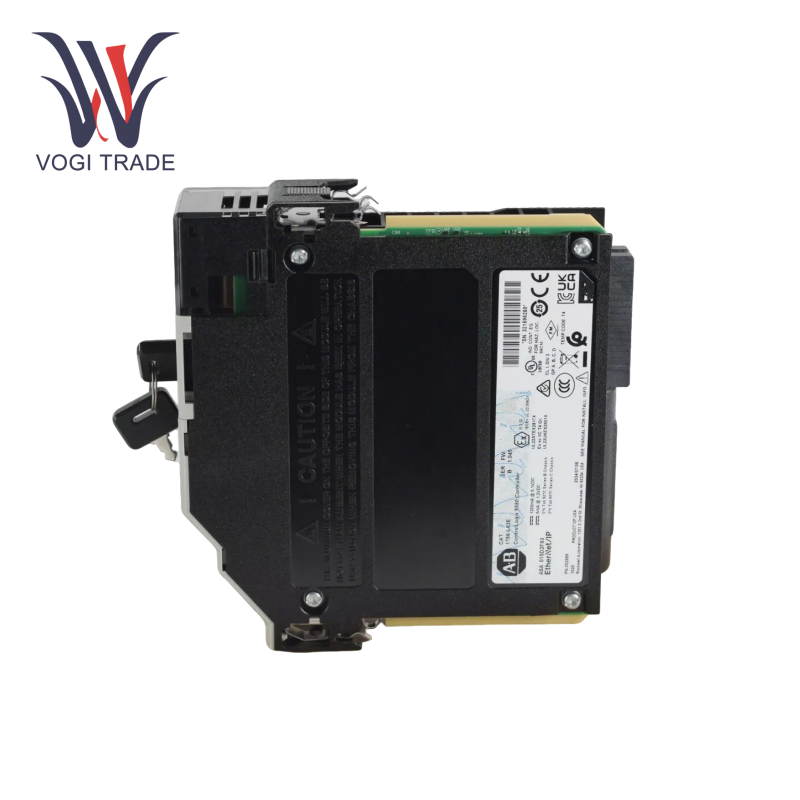

Allen Bradley 1756-L83E

Thông số kỹ thuật

Loại điều khiển: Bộ điều khiển tự động hóa lập trình điều khiển 5580 (PAC)

Bộ nhớ: Bộ nhớ người dùng tiêu chuẩn 10 MB

Bộ lưu trữ không bay hơi tùy chọn (thẻ SD 2 GB được cài đặt sẵn)

Giao tiếp: Cổng 1 × USB 2.0 (loại B) 1 × 10/100/1000 Mbps Port Ethernet (Ethernet/IP)

Hỗ trợ tối đa 250 thiết bị Ethernet/IP.

I/O Công suất: 128.000 điểm I/O kỹ thuật số, 4000 điểm I/O tương tự

Xử lý: 32 nhiệm vụ (bao gồm các tác vụ sự kiện với các kích hoạt không giới hạn), 1000 chương trình cho mỗi nhiệm vụ.

Yêu cầu quyền lực:

5.1V DC: 1.20 A

1.2V DC: 5.0 Ma

Tăng sức mạnh: 6,2 W

Phạm vi nhiệt độ: 0 ° C đến 60 ° C (32 ° F đến 140 ° F)

Chứng nhận: CE, UL, ATEX, Trung Quốc CCC

Hiển thị: Đèn LED ALPHA/Số 4 ký tự

Sử dụng và nguyên tắc

Môi trường phát triển: Lập trình Allen Bradley 1756-L83E thông qua Rockwell Studio 5000, hỗ trợ nhiều ngôn ngữ như sơ đồ thang và văn bản có cấu trúc.

Cấu hình giao diện web: Hàm máy chủ web cần được bật trong các thuộc tính của bộ điều khiển (mặc định là TẮT), phù hợp để giám sát và chẩn đoán từ xa.

Cấu hình mạng: Giao tiếp với HMI, SCADA System và thiết bị của bên thứ ba được thực hiện thông qua giao thức Ethernet/IP và đồng bộ hóa thời gian đồng bộ hóa CIP được hỗ trợ.

Sản phẩm hỗ trợ tương thích

Mô -đun giao tiếp

1756-EN2T: Mô-đun Ethernet dự phòng, hỗ trợ kiến ​​trúc mạng có khả năng sinh khả dụng cao.

1756-Rio: Máy quét I/O từ xa để kết nối giá đỡ I/O truyền thống 1771.

Mô -đun an toàn

1756 Sê -ri GuardLogix: Nhận ra kiểm soát logic an toàn và đáp ứng các yêu cầu chứng nhận SIL 3.

Mô -đun I/O mở rộng

Các mô-đun kỹ thuật số/tương tự (như 1756-IB16D, 1756-OB16D) Hỗ trợ kiểm soát phân tán.
