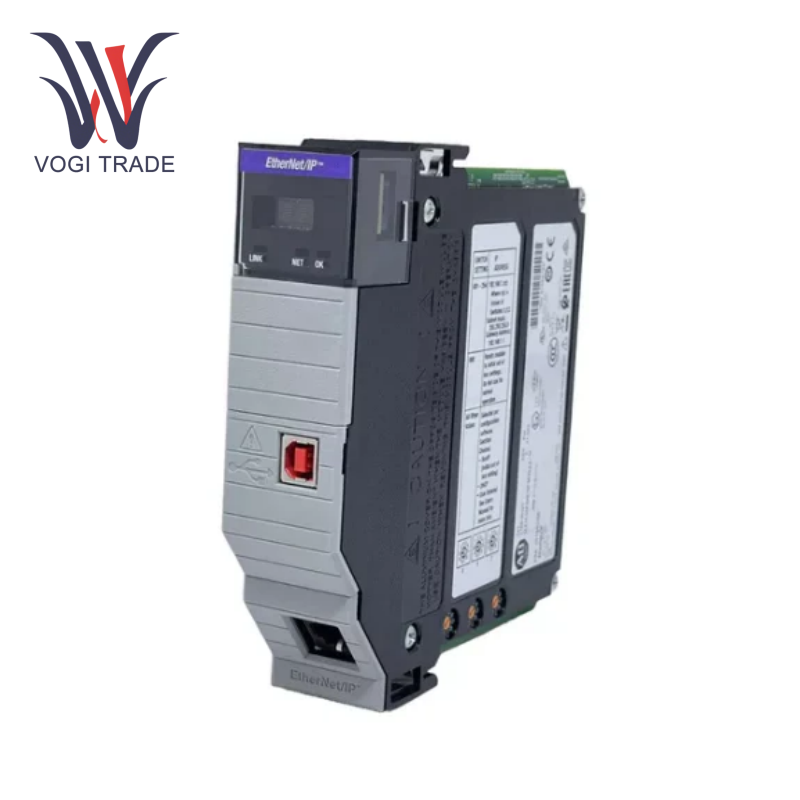

Allen Bradley 1756-en2t

Thông số kỹ thuật

Loại mạng: Ethernet/IP (hỗ trợ giao thức CIP).

Cấu hình cổng: 1 cổng RJ45 (10/100 Mbps), 1 cổng USB 1.1 (cho cấu hình cục bộ).

Tỷ lệ giao tiếp: 10/100 Mbps thích ứng.

Các giao thức được hỗ trợ: CIP, Modbus TCP/IP, giao tiếp I/O thời gian thực, giao tiếp an toàn (an toàn CIP).

Điện áp cung cấp điện: 24V DC (tương thích với nguồn cung cấp năng lượng của Bộ điều khiển).

Nhiệt độ hoạt động: -40 ° C đến +70 ° C.

Tiêu thụ điện năng: 5,1W (mức tiêu thụ năng lượng tối đa), tản nhiệt 17,4 btu/h.

Lưu ý: Allen Bradley 1756-EN2T có chức năng khóa điện tử tích hợp để ngăn chặn các lỗi giao tiếp do sự không phù hợp phần cứng.

Đặc trưng

Giao tiếp thời gian thực: Allen Bradley 1756-EN2T hỗ trợ kiểm soát và thu thập dữ liệu I/O tốc độ cao, đảm bảo đáp ứng mili giây.

Độ dư thừa và độ tin cậy: Chức năng vòng cấp thiết bị tích hợp (DLR) để cải thiện khả năng chịu lỗi của mạng.

Truyền thông an toàn: Allen Bradley 1756-EN2T sử dụng Giao thức an toàn CIP để đạt được truyền dữ liệu kiểm soát an toàn đồng bộ và dữ liệu tiêu chuẩn.

Cấu hình linh hoạt: Địa chỉ IP có thể được đặt thông qua Công tắc quay, BOOTP/DHCP hoặc phần mềm (RSlinx/Studio 5000).

Chức năng chẩn đoán: Cung cấp các chỉ số trạng thái (như trạng thái mạng, nguồn điện, lỗi) và hồ sơ nhật ký để tạo điều kiện khắc phục sự cố nhanh chóng.

Cách sử dụng và nguyên tắc

Cài đặt phần cứng: Chèn Allen Bradley 1756-EN2T vào giá điều khiển và kết nối cổng RJ45 với công tắc Ethernet.

Cấu hình phần mềm: Gán IP tĩnh thông qua RSlinx hoặc Studio 5000.

BOOTP/DHCP: Cần khôi phục cài đặt gốc thông qua công tắc quay 888 trước khi kích hoạt.

Tích hợp lập trình: Thêm các mô -đun trong Studio 5000, Cấu hình các tham số ánh xạ I/O.

Nguyên tắc làm việc: Allen Bradley 1756-EN2T hoạt động như một nút mạng Ethernet/IP, đóng gói các hướng dẫn của bộ điều khiển vào các gói dữ liệu TCP/IP và truyền chúng đến các thiết bị đầu cuối (như cảm biến và ổ đĩa), trong khi nhận và phân tích dữ liệu phản hồi để đạt được điều khiển kết nối kín.
