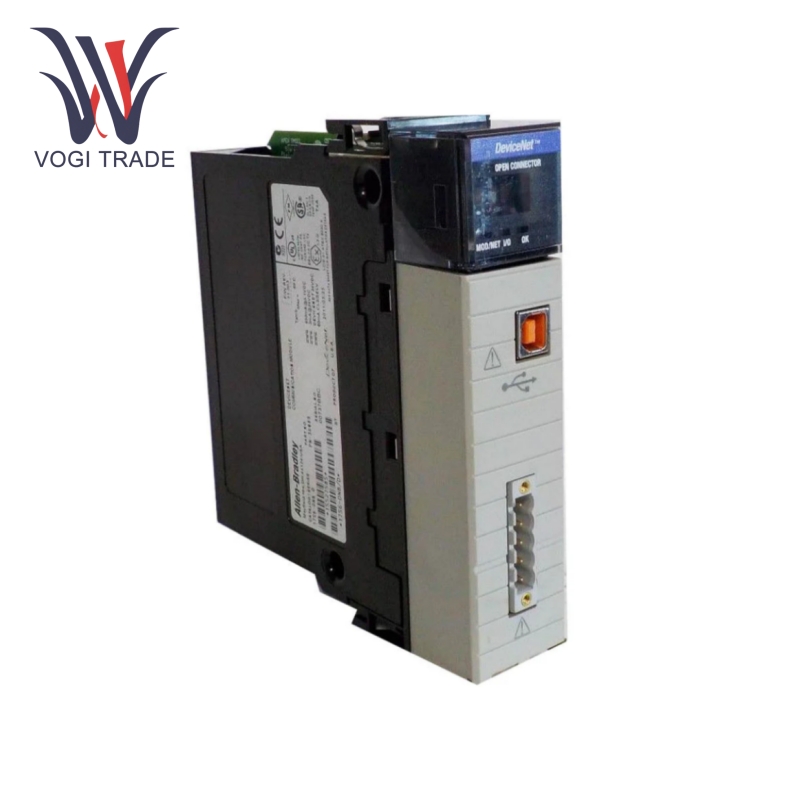

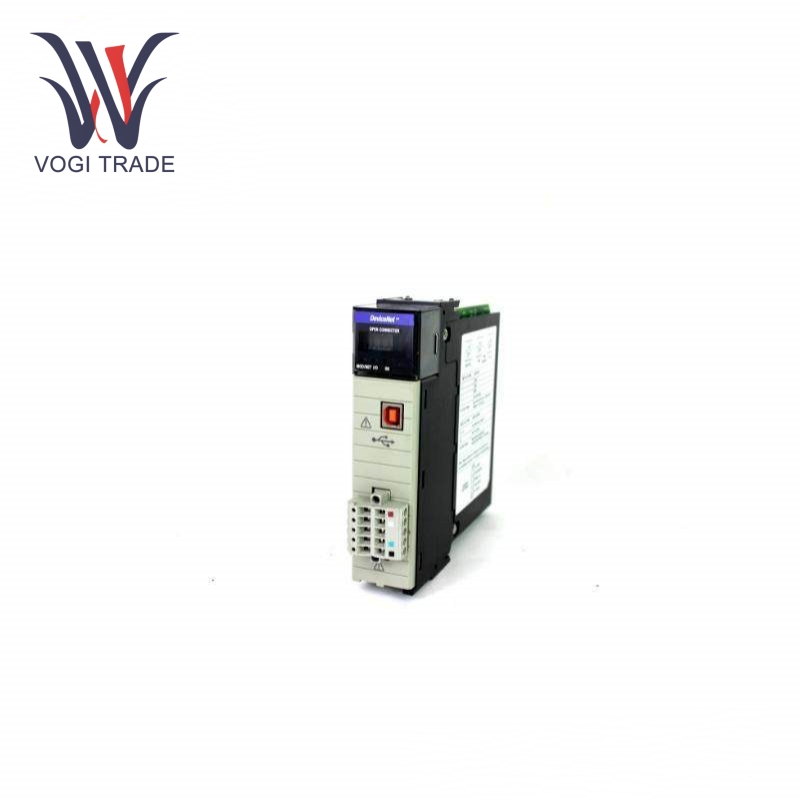

Allen Bradley 1756-DNB

Thông số kỹ thuật

I/O kỹ thuật số: 128.000.

I/O tương tự: 4.000.

Bảng nối đa năng hiện tại: 580 milliamp @ 5,0 volt DC, 3 milliamp @ 24 volt DC.

Thiết bị hiện tại: Tối đa 90 milliamp @ 11 - 25 volt DC, điển hình là 30 milliamp @ 11 - 25 volt DC.

Tản điện: Tối đa 5,3 watt.

Tản nhiệt: 19,8 BTU mỗi giờ.

Điện áp cách điện: 30V liên tục

Tỷ lệ truyền thông: 125 kbps (tối đa 500 m), 250 kbps (tối đa 250 m), 500 kbps (tối đa 100 m).

Số lượng nút tối đa: 64.Đang hoạt động

Nhiệt độ: 0 đến 60 độ C (32 đến 140 độ F).

Nhiệt độ bảo quản: -40 đến 85 độ C (-40 đến 185 độ F).

Độ ẩm tương đối: 5 đến 95% không ngưng tụ.

Sốc: 30 g hoạt động, 50 g không hoạt động.

Rung: 5 g từ 10 - 150 Hz.

Thời gian quét chương trình: 0,08 mili giây.

Tính năng chức năng

Thu thập và truyền dữ liệu: Allen Bradley 1756-DNB đóng vai trò là cầu nối giao tiếp giữa DeviceNet và hệ thống ControlLogix. Thu thập dữ liệu từ mô-đun DeviceNet và gửi đến bộ điều khiển.

Chế độ giao tiếp linh hoạt: Nó sử dụng các tin nhắn nhấp nháy, thăm dò, thay đổi trạng thái và tuần hoàn để truy xuất dữ liệu từ và cung cấp dữ liệu cho mọi thiết bị một cách hiệu quả. Allen Bradley 1756-DNB gửi dữ liệu đã thu thập đến bộ điều khiển dưới dạng dữ liệu đầu vào và từ bộ điều khiển đến các thiết bị riêng lẻ dưới dạng đầu ra. Khả năng chẩn đoán và giám sát: Allen Bradley 1756-DNB có đầu ra chẩn đoán, đầu vào bảng chẩn đoán và đầu ra dễ dàng truy cập cho phép người dùng tìm hiểu trạng thái hoạt động của các thiết bị được kết nối với mạng DeviceNet. Nhanh chóng chẩn đoán sự cố hoặc trạng thái lỗi trong hệ thống và thực hiện các hành động khắc phục.

Cấu hình và lập trình：Allen Bradley 1756-DNB có thể tải dữ liệu cấu hình xuống thiết bị DeviceNet, cho phép người dùng tùy chỉnh cách hoạt động của các thiết bị được kết nối và cài đặt nào sẽ chi phối chúng. Mô-đun này tích hợp với bộ điều khiển Logix 5550 và các thành phần Allen Bradley ControlLogix khác. Nó hoạt động với RSNetWorks để cấu hình dễ dàng hơn và sử dụng tại chỗ trong cơ sở hạ tầng tự động hóa công nghiệp hiện có. Allen Bradley 1756-DNB hỗ trợ giao tiếp với nhiều thiết bị DeviceNet để giao tiếp giữa các cảm biến, bộ truyền động và thiết bị công nghiệp khác nhau và do đó phần lớn được sử dụng trong nhiều ứng dụng công nghiệp rộng rãi.

Chẩn đoán và khắc phục sự cố nâng cao: Thông tin chẩn đoán chi tiết do nó cung cấp sẽ hỗ trợ xác định nhanh các sự cố trong mạng DeviceNet hoặc thiết bị được kết nối. Điều này làm giảm đáng kể thời gian ngừng hoạt động và chi phí bảo trì, đồng thời mang lại khả năng xử lý sự cố và sửa chữa hiệu quả.

Ứng dụng

Ô tô:Nó có thể giám sát và điều khiển cánh tay robot, băng tải, thiết bị hàn và các máy móc khác trên dây chuyền lắp ráp sản xuất ô tô. Nó đảm bảo rằng các thiết bị đó hoạt động chính xác và đồng bộ, từ đó nâng cao hiệu quả sản xuất và chất lượng sản phẩm.

Thực phẩm và đồ uống: Trong các nhà máy chế biến thực phẩm, Allen Bradley 1756-DNB có thể được ứng dụng để điều khiển máy trộn, chất độn, máy đóng gói, băng tải. Mô-đun này giúp duy trì hoạt động chính xác và hợp vệ sinh, đáp ứng các tiêu chuẩn an toàn và chất lượng tươi ngon của ngành thực phẩm và đồ uống.

Dược phẩm: Trong sản xuất dược phẩm, nó có thể giám sát và kiểm soát các quy trình quan trọng liên quan đến công thức, đóng gói và kiểm tra chất lượng thuốc. Việc đảm bảo hiệu suất ổn định của Allen Bradley 1756-DNB đảm bảo tính toàn vẹn và chất lượng của sản phẩm dược phẩm.

Năng lượng: Trong các nhà máy điện, mô-đun này có thể đóng vai trò là hệ thống giám sát và điều khiển tua-bin, máy phát điện và máy bơm. Thông tin tạo ra dữ liệu trạng thái và hiệu suất theo thời gian thực cho tài sản, cải thiện hiệu quả vận hành và bảo trì phòng ngừa.

Xử lý vật liệu và hậu cần: Trong các nhà kho và trung tâm phân phối, Allen Bradley 1756-DNB có thể được ứng dụng để điều khiển hệ thống băng tải, hệ thống lưu trữ và truy xuất tự động (AS/RS) và các thiết bị xử lý vật liệu khác. Điều này có tác động tích cực đến sự di chuyển của hàng hóa và mang lại hiệu quả hậu cần tổng thể cao hơn. Hóa chất: Nó có thể được sử dụng để giám sát và điều khiển các lò phản ứng hóa học, máy bơm, van và các thiết bị xử lý khác trong các nhà máy hóa chất. Khả năng thu thập và kiểm soát dữ liệu chính xác của mô-đun mang lại cho các hoạt động xử lý hóa chất an toàn và hiệu quả.
