Allen Bradley 1747-L511

Thương hiệu: Allen Bradley
Mô tả: Bộ điều khiển
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
Allen Bradley 1747-L511 được thiết kế cho các hệ thống kiểm soát tự động hóa công nghiệp vừa và nhỏ, hỗ trợ lập trình sơ đồ thang và phù hợp cho các kịch bản nhạy cảm với chi phí yêu cầu các chức năng điều khiển cơ bản. Vai trò trung tâm của nó là cung cấp các hoạt động logic đáng tin cậy và xử lý I/O cho máy móc sản xuất nhỏ, kiểm soát quy trình hoặc thậm chí là một hệ thống phân tán.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	Allen Bradley
Số mô hình	1747-L511
Số đặt hàng	1747-L511
Danh mục	SLC 500
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8543709990
Kích thước	141410cm
Cân nặng	0,6kg

Tính năng sản phẩm

Bộ xử lý Allen Bradley 1747 L511 có 1K từ bộ nhớ người dùng có thể được mở rộng thành các từ 4K với các mô-đun bộ nhớ EEPROM 1747-M1 (1K) hoặc 1747-M2 (4K) cho chương trình và dữ liệu.

Allen Bradley 1747-L511 có siêu dữ liệu tích hợp hoặc pin tùy chọn (1747-BA) được xây dựng bên trong, và siêu tụ điện hoặc pin sẽ sao lưu bộ nhớ để duy trì dữ liệu trong trường hợp mất điện.

Allen Bradley 1747-L511 có cổng DH-485 tích hợp, nhưng chỉ có thể hoạt động như một nô lệ cho bộ xử lý SLC 5/03 hoặc cao hơn, vì vậy nó không thể là một người khởi tạo thông báo hoạt động.

Allen Bradley 1747-L511 có thể kết nối với mạng DeviceNet thông qua mô-đun mở rộng hoặc sử dụng 1747-SN cho giao tiếp I/O từ xa. Nó hỗ trợ chẩn đoán I/O toàn diện, có khả năng phát hiện lỗi hệ thống và bất thường của thiết bị hiện trường.

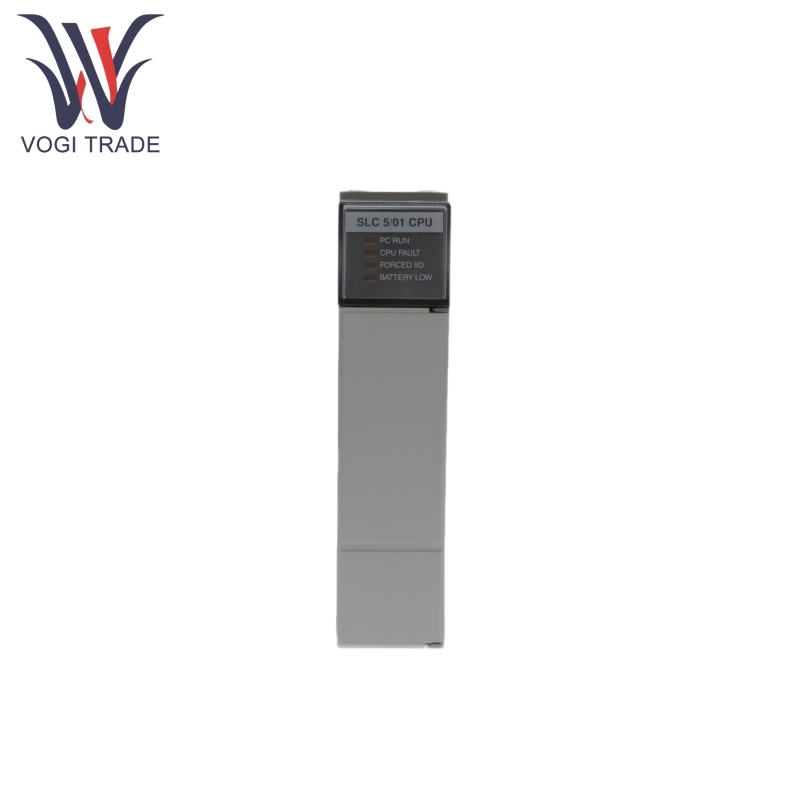

Allen Bradley 1747-L511 được trang bị đèn báo LED hiển thị trạng thái hoạt động thời gian thực (RUN), Lỗi CPU (FLT), pin thấp (BAT) và lực lượng I/O (FORC), trong số những người khác.

Allen Bradley 1747-L511 sử dụng phần mềm RSLogix 500 cho lập trình logic thang, hỗ trợ chỉnh sửa ngoại tuyến, giám sát trực tuyến và sửa đổi thời gian chạy. Nó tương thích với cáp lập trình 1747-CP3, kết nối với máy tính thông qua giao diện RS-232.

Nguyên tắc làm việc sản phẩm

Allen Bradley 1747-L511 sử dụng cơ chế quét theo chu kỳ, thực hiện tuần tự ba giai đoạn, lấy mẫu đầu vào, thực hiện chương trình và làm mới đầu ra.

Lấy mẫu đầu vào: Đọc trạng thái của tất cả các mô -đun đầu vào và lưu trữ chúng trong bảng hình ảnh.

Thực thi chương trình: Các hướng dẫn phân tích từng dòng theo logic thang, cập nhật các thanh ghi nội bộ và cập nhật bảng hình ảnh đầu ra.

Làm mới đầu ra: Viết kết quả của bảng hình ảnh đầu ra vào các mô -đun đầu ra vật lý.

Allen Bradley 1747-L511 cũng hỗ trợ lập trình sơ đồ thang, trong đó người dùng có thể viết các hướng dẫn logic (như rơle, bộ định thời và bộ đếm) bằng cách sử dụng RSLogix 500. Chương trình được lưu trữ trong EEPROM và bộ xử lý thực hiện theo chu kỳ theo thời gian quét.

Tham số sản phẩm

Các chi tiết sau đây là cho bộ điều khiển Allen Bradley 1747-L511.

Nguồn điện:

Nguồn cung cấp điện thoại: 350mA tại 5V DC, 105mA tại 24V dc.

Phạm vi điện áp đầu vào: 12-24V DC (yêu cầu hỗ trợ mô-đun nguồn bên ngoài)

Khả năng I/O:

Hỗ trợ tối đa 3 khung gầm I/O cục bộ, với tổng số 960 điểm I/O kỹ thuật số hoặc 96 điểm I/O tương tự

Mở rộng I/O từ xa lên đến 4096 điểm I/O từ xa có thể được kết nối thông qua mô-đun 1747-SN

Hiệu suất xử lý:

Thời gian quét chương trình: 8 mili giây cho mỗi từ khóa

Thời gian quét I/O: 2,6 mili giây

Môi trường hoạt động:
