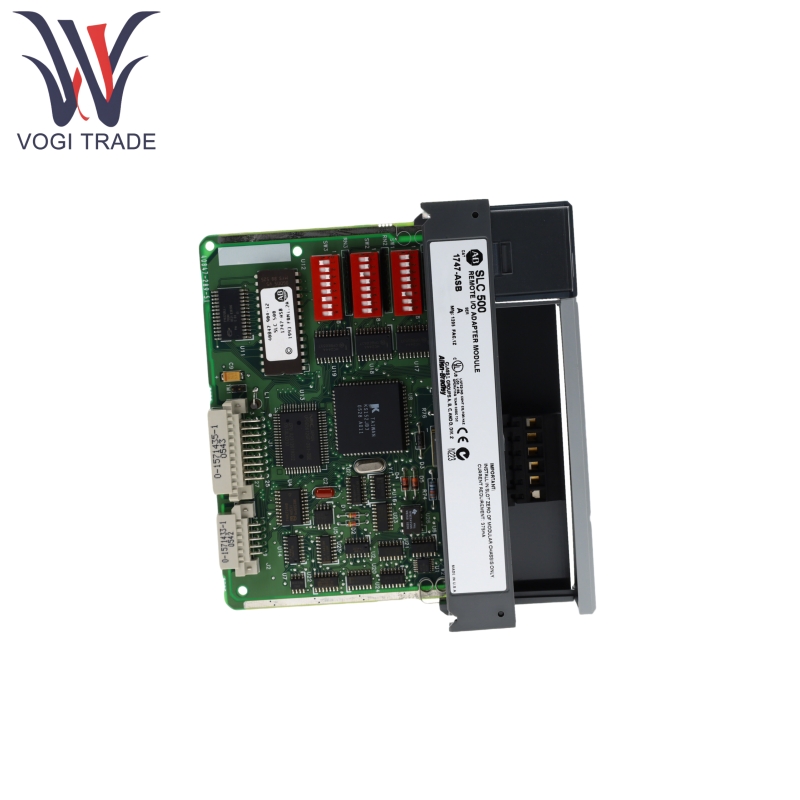

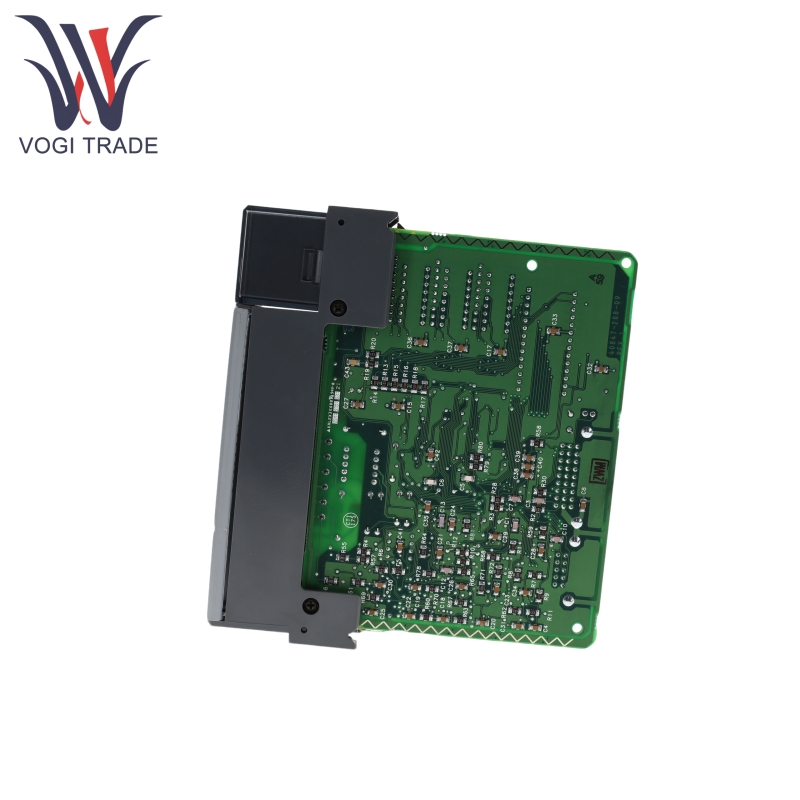

Allen Bradley 1747-ASB

Thương hiệu: Allen Bradley
Mô tả: Mô -đun bộ điều hợp I/O từ xa
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
Allen Bradley 1747-ASB có thể ánh xạ trực tiếp các hình ảnh của các mô-đun I/O trong khung gầm từ xa và khung mở rộng vào hình ảnh của bộ xử lý SLC hoặc PLC, cho phép truyền dữ liệu tự động mà không cần lập trình người dùng.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	Allen Bradley
Số mô hình	1747-ASB
Số đặt hàng	1747-ASB
Danh mục	SLC 500
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8504409999
Kích thước	12128cm
Cân nặng	0,8kg

Tính năng sản phẩm

Allen Bradley 1747-ASB có 3 bộ công tắc DIP (SW1, SW2, SW3) để thiết lập các tham số như số giá cả logic, tốc độ giao tiếp và kích thước hình ảnh.

Allen Bradley 1747-ASB có đầu nối khóa 6 chân cho kết nối liên kết RIO và bộ xử lý khởi động lại dây công tắc khóa, khe giữ cáp và các clip tự khóa.

Đầu ra dữ liệu được truyền từ máy quét khung gầm cục bộ (SLC/PLC) thông qua liên kết RIO đến 1747-ASB, sau đó được gửi đến mô-đun đầu ra thông qua bảng nối đa năng. Dữ liệu đầu vào được thu thập bởi 1747-ASB từ mô-đun đầu vào thông qua bảng nối đa năng, sau đó được trả lại cho máy quét thông qua liên kết RIO.

Allen Bradley 1747-ASB hỗ trợ ba chế độ địa chỉ mô-đun I/O, 2-SLOT (2 khe mẫu 1 nhóm logic), 1-SLOT (1 khe tạo thành nhóm logic 1) và 1/2-slot (1 khe tạo thành 2 nhóm logic).

LED comm màu xanh lá cây (vẫn được thắp sáng trong quá trình hoạt động bình thường), đèn LED lỗi màu đỏ (sáng lên khi xảy ra lỗi).

Allen Bradley 1747-ASB hỗ trợ cấu trúc liên kết chuỗi Daisy để kết nối các thiết bị RIO, với tối đa 32 bộ điều hợp (nếu tất cả các thiết bị có khả năng nút mở rộng) hoặc 16 (không có khả năng nút mở rộng).

Allen Bradley 1747-ASB có thể được cấu hình với các tính năng như Nắm giữ trạng thái cuối cùng (HLS) (các mô-đun đầu ra rời rạc giữ lại trạng thái cuối cùng của chúng trong quá trình gián đoạn giao tiếp) và bộ xử lý bộ xử lý Khởi động lại (PRL) (cần mở khóa thủ công sau khi tiếp tục giao tiếp).

LED comm màu xanh lá cây (vẫn được thắp sáng trong quá trình hoạt động bình thường), đèn LED lỗi màu đỏ (sáng lên khi xảy ra lỗi).

Nguyên tắc làm việc sản phẩm

Máy quét của bộ điều khiển chính (khung gầm cục bộ) gửi dữ liệu đầu ra đến 1747-ASB thông qua liên kết RIO. Mô -đun tự động truyền dữ liệu đến các mô -đun đầu ra của khung gầm từ xa và khung mở rộng thông qua bảng nối đa năng.

Tín hiệu từ các mô-đun đầu vào từ xa được thu thập bởi 1747-ASB thông qua bảng nối đa năng và sau đó được trả lại cho máy quét của bộ điều khiển chính thông qua liên kết RIO.

Địa chỉ logic, tốc độ giao tiếp và các tham số khác được đặt thông qua các công tắc DIP để đảm bảo khả năng tương thích với phương thức địa chỉ của bộ điều khiển chính (SLC sử dụng thập phân, PLC sử dụng octal), cho phép mở rộng I/O Plug-and-Play mà không cần lập trình bổ sung.

Tham số sản phẩm

Chi tiết sau đây dành cho mô-đun bộ chuyển đổi I/O từ xa của Allen Bradley 1747-ASB.

Loại	Tham số chi tiết
Thông số điện	Back -Backeral Termation tiêu thụ: 375 MA @ 5V DC
Thông số môi trường	Nhiệt độ hoạt động: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F) Nhiệt độ lưu trữ: -40 ° C ~ 85 ° C (-40 ° F ~ 185 ° F) Độ ẩm: 5% ~ 95% không phụ thuộc
Tính chất chống giao tiếp và cơ học	Điện trở rung: 0,015 inch từ cực đại đến đỉnh ở 5-57 Hz; Tăng tốc 2,5G ở 57-2000 Hz Sốc (hoạt động): 30gs Miễn dịch tiếng ồn: Tuân thủ ICS tiêu chuẩn Nema 2-230
Tham số giao tiếp	Tỷ lệ Baud được hỗ trợ: 57,6K, 115,2K, 230,4K bps (được cấu hình qua các công tắc DIP, phải phù hợp cho tất cả các thiết bị) Khoảng cách cáp tối đa (Belden 9463) - 57,6K bps: 3048 mét (10.000 feet) - 115,2K bps: 1524 mét (5.000 feet) - 230,4K bps: 762 mét (2.500 feet) Chấm dứt điện trở: 82Ω hoặc 150Ω (1/2 watt, tùy thuộc vào tốc độ baud và khả năng nút mở rộng)
