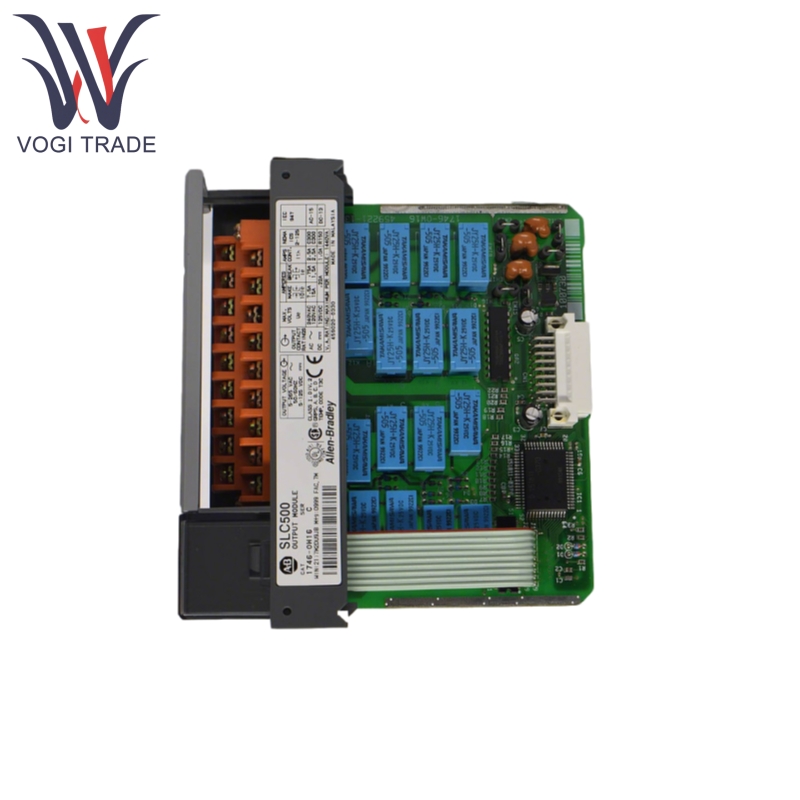

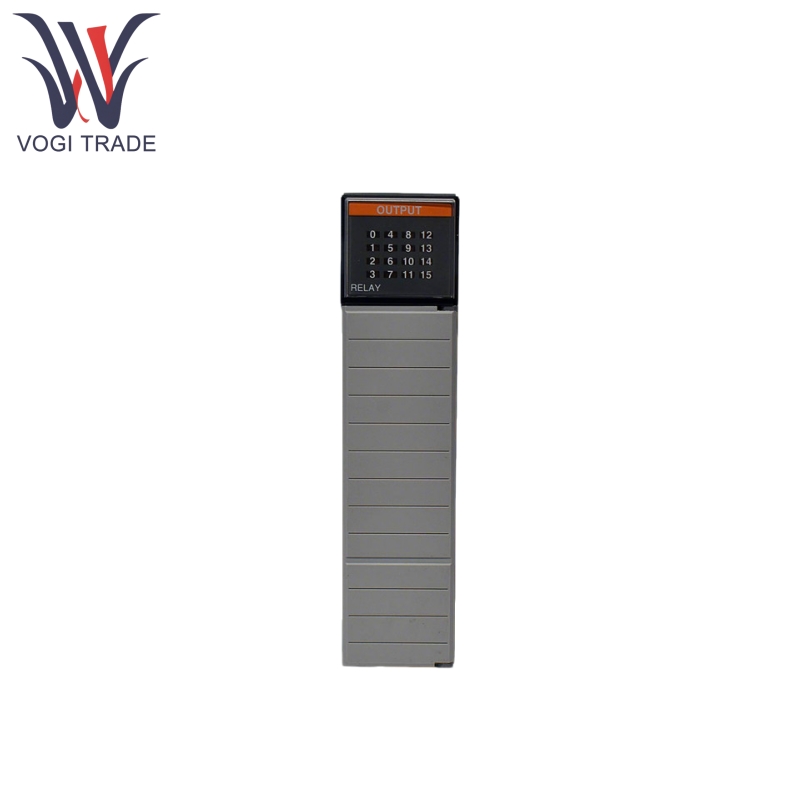

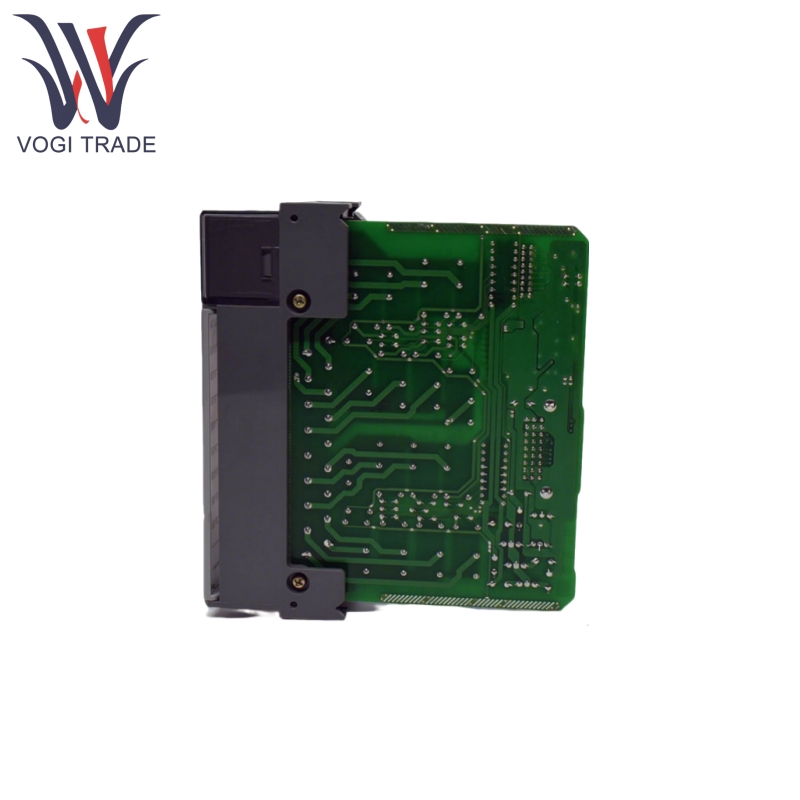

Allen Bradley 1746-OW16

Thương hiệu: Allen Bradley
Mô tả: Mô -đun đầu ra tiếp xúc rơle
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
Allen Bradley 1746-OW16 chủ yếu được sử dụng trong các hệ thống tự động hóa công nghiệp để chuyển tải tải AC/DC, điều khiển các thiết bị bên ngoài thông qua việc mở và đóng các tiếp điểm chuyển tiếp cơ học. Nó tương thích với hệ thống khung gầm SLC 500 và hỗ trợ sử dụng trong môi trường nguy hiểm.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	Allen Bradley
Số mô hình	1746-OW16
Số đặt hàng	1746-OW16
Danh mục	SLC 500
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8538900000
Kích thước	121210cm
Cân nặng	0,2kg

Tính năng sản phẩm

Allen Bradley 1746-OW16 sử dụng các tiếp điểm chuyển tiếp cơ học, hỗ trợ chuyển đổi tải hỗn hợp AC/DC và có khả năng cách ly điện cao (cách ly chọn lọc 1500V).

Allen Bradley 1746-OW16 có 16 điểm đầu ra, với mỗi 8 điểm chia sẻ một thiết bị đầu cuối chung (điểm trên mỗi phổ biến = 8), làm cho nó phù hợp để kiểm soát nhiều tải phân phối.

Allen Bradley 1746-OW16 sử dụng các khối đầu cuối có thể tháo rời được mã hóa màu để dễ dàng và bảo trì, yêu cầu loại bỏ các ốc vít sửa chữa trên và dưới để tháo gỡ.

Allen Bradley 1746-OW16 phù hợp cho môi trường công nghiệp nơi có thể có khí nổ. Vật liệu niêm phong epoxy có thể bị ảnh hưởng bởi một số hóa chất, vì vậy cần kiểm tra thường xuyên để kiểm tra sự suy giảm hiệu suất và nên thay thế mô -đun nếu cần thiết.

Nguyên tắc làm việc sản phẩm

Allen Bradley 1746-OW16 kiểm soát tải trọng bên ngoài thông qua việc chuyển đổi cơ học của các tiếp xúc rơle. Khi mô -đun nhận được tín hiệu điều khiển từ bộ xử lý, cuộn rơle bên trong được cung cấp năng lượng, các tiếp điểm đóng và mạch tải bên ngoài được kết nối; Khi tín hiệu biến mất, cuộn dây bị khử năng lượng, các tiếp điểm mở và tải bị ngắt kết nối.

Tiếp điểm rơle là phù hợp để chuyển đổi tải cảm ứng hoặc điện trở và không yêu cầu ức chế tăng thêm. Tuy nhiên, nên cài đặt một bộ ức chế trên các tải cảm ứng bên ngoài để kéo dài tuổi thọ liên lạc.

Khối đầu cuối hỗ trợ kích thước dây tối đa là 2 mm² (14 AWG), với tối đa 2 dây trên mỗi thiết bị đầu cuối. Mô-men xoắn thắt chặt là 0,9 nm (8 lb-in.).

Tham số sản phẩm

Chi tiết sau đây dành cho mô-đun đầu ra tiếp xúc rơle Allen Bradley 1746-OW16.

Loại đầu ra: Đầu ra tiếp xúc rơle (tương thích AC/DC)

Điểm đầu ra: 16 điểm

Phạm vi điện áp hoạt động: AC: 5 ~ 265V AC, DC: 5 ~ 125V DC

Độ trễ tín hiệu: 10,0 ms cho cả bật và tắt dưới tải điện trở tối đa

Dòng rò ngoài trạng thái: 0 Ma (không rò rỉ)

Hiện tại tải tối thiểu: 10 mA (tại 5V dc)

Xếp hạng tiếp xúc rơle (dòng điện liên tục):

AC: 2.5A tại 120V, 1.0a ở 240V

DC: 1.0a ở 125V, 2.0a ở 24V

Dòng điện liên tục tối đa: 16.0a AC (8.0A mỗi phổ biến)
