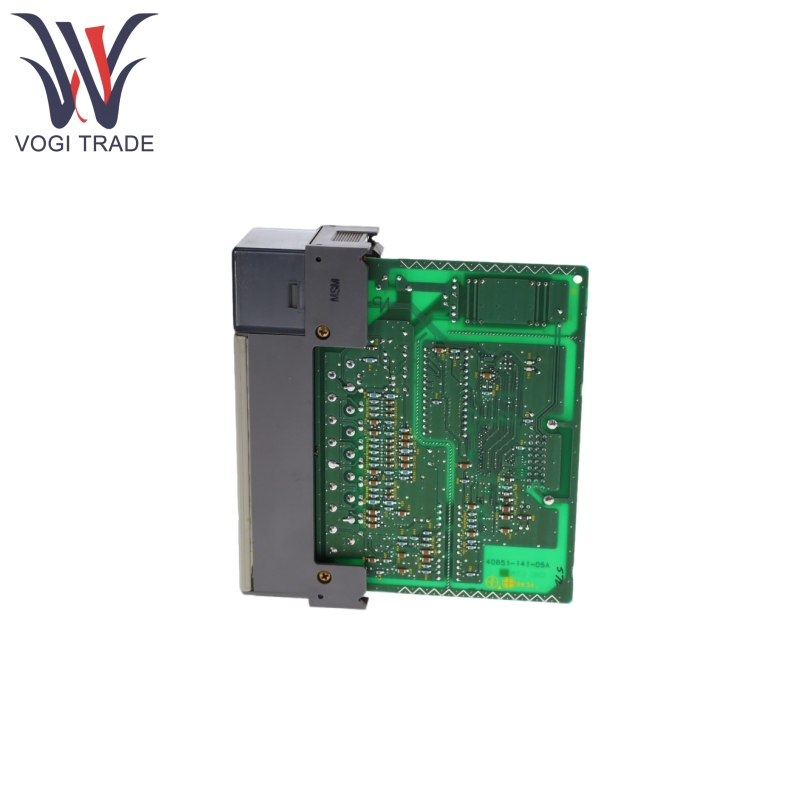

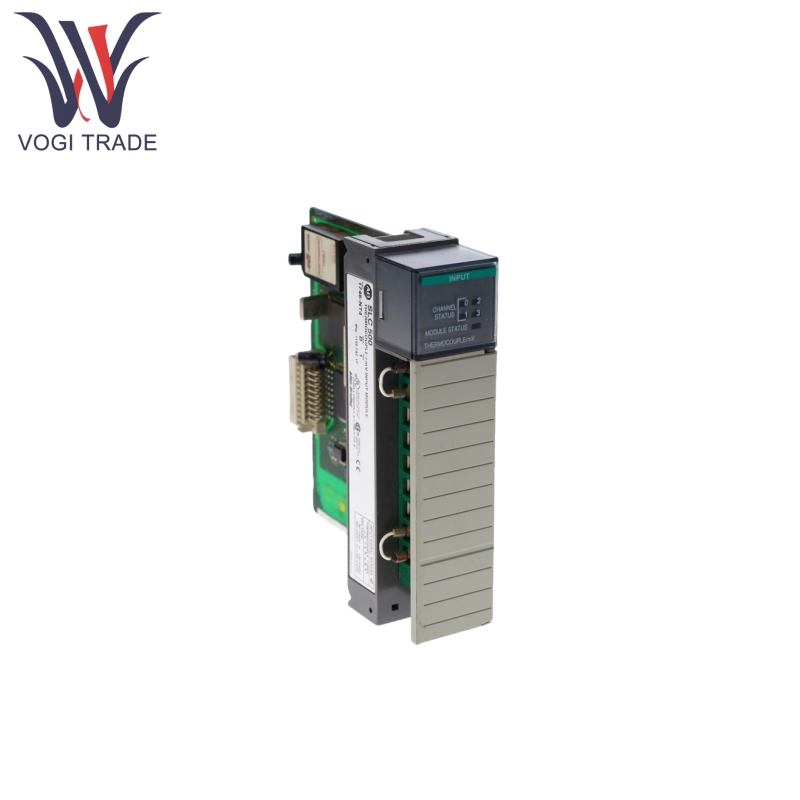

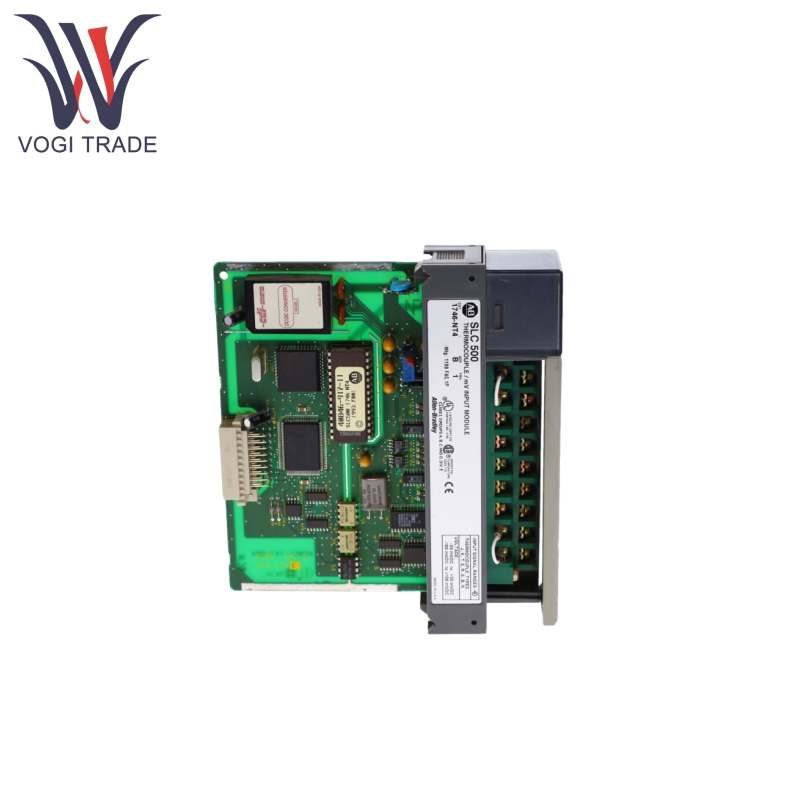

Allen Bradley 1746-NT4

Tính năng sản phẩm

Allen Bradley 1746-NT4 có 4 kênh độc lập, hỗ trợ các cặp nhiệt điện J, K, T, E, R, S, B và N, cũng như tín hiệu ± 50 mV và ± 100 mV DC Millivolt.

Allen Bradley 1746-NT4 tương thích với tất cả các bộ điều khiển mô-đun và SLC 500 và hỗ trợ cấu hình từ xa thông qua chuyển khối.

Allen Bradley 1746-NT4 Khối đầu cuối tích hợp 2 cảm biến CJC để bù cho độ lệch nhiệt độ tại điểm kết nối cặp nhiệt điện, đảm bảo độ chính xác của phép đo.

Allen Bradley 1746-NT4 hỗ trợ phát hiện mạch mở, quá mức và dưới phạm vi, biểu thị các lỗi thông qua các chỉ báo BIT từ trạng thái và trạng thái trạng thái. Đèn LED trạng thái mô -đun (màu xanh lá cây) hiển thị trạng thái hoạt động tổng thể của mô -đun, đèn LED trạng thái 4 kênh (màu xanh lá cây) hiển thị trạng thái hoạt động hoặc lỗi của các kênh tương ứng (rắn cho bình thường, nhấp nháy cho lỗi).

Mỗi kênh có thể được cấu hình độc lập cho loại đầu vào (cặp nhiệt/mV), định dạng dữ liệu (đơn vị kỹ thuật, tỷ lệ PID, đếm tỷ lệ), tần số bộ lọc (10 Hz/50 Hz/60 Hz/250 Hz) 500).

Allen Bradley 1746-NT4 được hiệu chỉnh nhà máy và hỗ trợ chức năng hiệu chuẩn tự động để bù cho độ lệch và tăng độ trôi do thay đổi nhiệt độ trong bộ chuyển đổi A/D. Hiệu chỉnh tự động được kích hoạt khi một kênh được bật, loại đầu vào hoặc tần số bộ lọc được thay đổi hoặc có thể được kích hoạt thủ công thông qua phần mềm (bằng cách vô hiệu hóa và sau đó kích hoạt lại kênh).

Nguyên tắc làm việc sản phẩm

Tín hiệu nhiệt điện hoặc MV của Allen Bradley 1746-NT4 được kết nối với kênh thông qua một khối đầu cuối và bộ ghép kênh tuần tự chuyển các tín hiệu từ bốn kênh sang bộ chuyển đổi A/D.

Cảm biến CJC liên tục đo nhiệt độ của khối đầu cuối để bù cho phần bù điện áp kéo lạnh của cặp nhiệt điện.

Bộ chuyển đổi A/D chuyển đổi tín hiệu tương tự thành giá trị kỹ thuật số, sau đó được lưu trữ trong từ dữ liệu của bảng ánh xạ đầu vào sau khi lọc kỹ thuật số.

Allen Bradley 1746-NT4 liên lạc với bộ xử lý SLC thông qua bảng nối đa năng, nhận thông tin cấu hình (từ cấu hình của bảng ánh xạ đầu ra) và trả về dữ liệu và trạng thái đo (từ dữ liệu và từ trạng thái của bảng ánh xạ đầu vào).

Các từ cấu hình xác định các tham số như loại đầu vào, định dạng dữ liệu và tần số lọc của kênh, các từ trạng thái phản ánh tính hợp lệ của cấu hình kênh và trạng thái lỗi (như mạch mở, ngoài phạm vi).

Allen Bradley 1746-NT4 có thể quét tất cả các kênh đã bật và cập nhật dữ liệu tại một thời điểm được chỉ định, được tính bằng tổng số thời gian lấy mẫu cho tất cả các kênh được bật + thời gian cập nhật CJC (14 ms). Thời gian cần tín hiệu đầu vào chuyển từ thay đổi để đạt 100% giá trị cuối cùng của nó phụ thuộc vào tần số bộ lọc (chẳng hạn như bộ lọc 10 Hz tương ứng với 300 ms).

Tham số sản phẩm

Chi tiết sau đây dành cho mô-đun đầu vào của Allen Bradley 1746-NT4.
