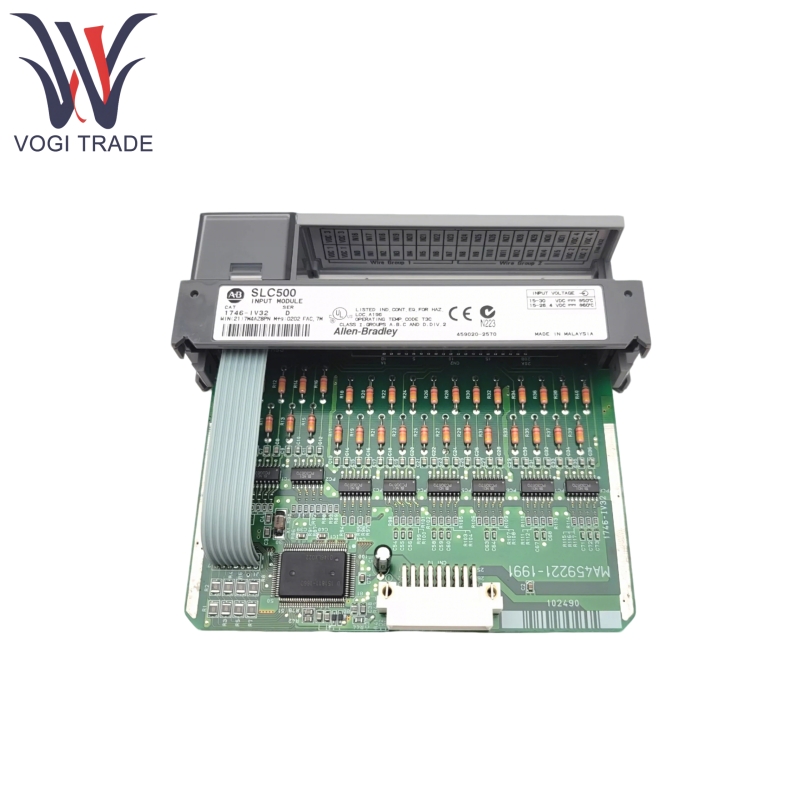

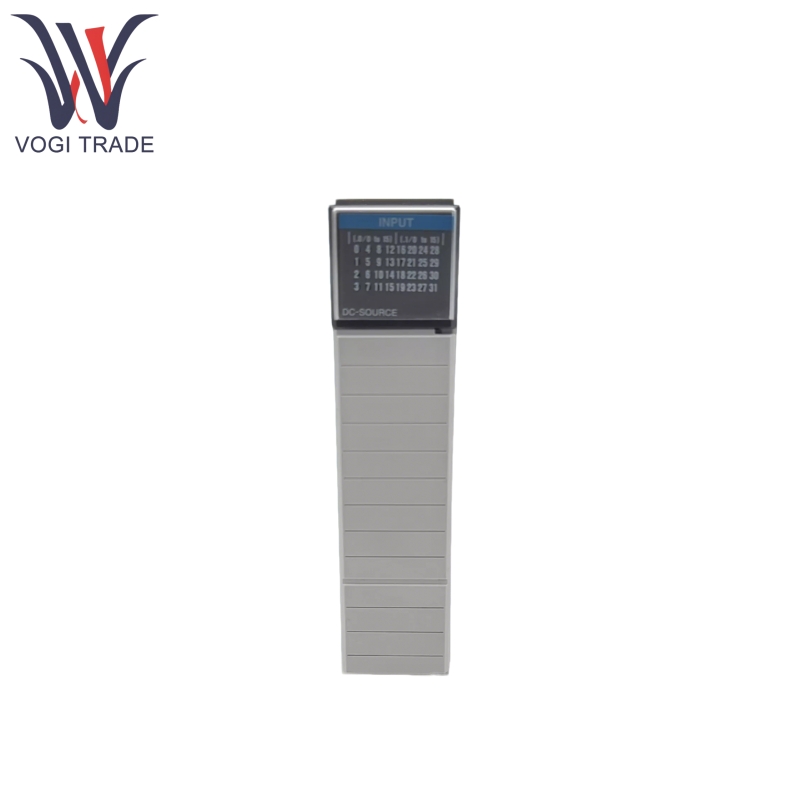

Allen Bradley 1746-IV32

Tính năng sản phẩm

Allen Bradley 1746-IV32 sử dụng công nghệ cách ly AC 1500V giữa bảng nối đa năng và I/O, tuân thủ tiêu chuẩn IEC 61131-2, chống lại sự can thiệp điện từ mạnh được tạo ra bởi các thiết bị như ổ đĩa tần số biến đổi và động cơ servo.

Mỗi kênh được trang bị cầu chì không thể thay thế 2.5A, hỗ trợ bảo vệ phân cực ngược để ngăn điện áp bất thường gây hỏng mô-đun. Mỗi kênh có thể được cấu hình với thời gian lọc 1ms hoặc 10ms, triệt tiêu hiệu quả nhiễu tại chỗ và đảm bảo độ ổn định tín hiệu.

Allen Bradley 1746-IV32 có bốn thiết bị đầu cuối chế độ chung độc lập, cho phép kết nối với các cảm biến có mức điện áp khác nhau và giảm độ phức tạp của nguồn cung cấp năng lượng bên ngoài. Nó hỗ trợ đầu vào DC 15-30V (ở 50 ° C), tương thích với các tín hiệu cảm biến công nghiệp khác nhau.

Allen Bradley 1746-IV32 hoạt động ở nhiệt độ từ 0 ° C đến 60 ° C và có thể được lưu trữ ở nhiệt độ từ -40 ° C đến +85 ° C, đáp ứng nhu cầu của hoạt động lâu dài trong môi trường khắc nghiệt.

Allen Bradley 1746-IV32 cho phép thay thế mô-đun mà không cần tăng sức mạnh, giảm thiểu thời gian chết. Các chỉ số LED tích hợp hiển thị trạng thái kênh thời gian thực, tạo điều kiện chẩn đoán lỗi nhanh.

Nguyên tắc làm việc sản phẩm

Tín hiệu DC từ thiết bị trường được kết nối với mô -đun thông qua một khối đầu cuối, với mỗi nhóm kênh có nguồn điện độc lập cho thiết bị đầu cuối chung.

Allen Bradley 1746-IV32 có thể chuyển đổi các tín hiệu tương tự thành tín hiệu kỹ thuật số (giá trị 0 và 1) và gửi tín hiệu kỹ thuật số đó đến bộ xử lý SLC 500 PLC qua bus bảng nối tiếp.

Allen Bradley 1746-IV32 Bộ lọc kỹ thuật số tích hợp loại bỏ nhiễu tần số cao, cách ly 1500V trên I/O cung cấp tín hiệu và bảo vệ đáng tin cậy khỏi các gai điện áp cao.

Allen Bradley 1746-IV32 có thể theo dõi trạng thái kênh trong thời gian thực, kích hoạt bảo vệ điện áp quá mức khi xảy ra bất thường và cảnh báo thông qua đèn báo LED.

Tham số sản phẩm

Chi tiết sau đây dành cho mô-đun đầu vào kỹ thuật số Allen Bradley 1746-IV32.
