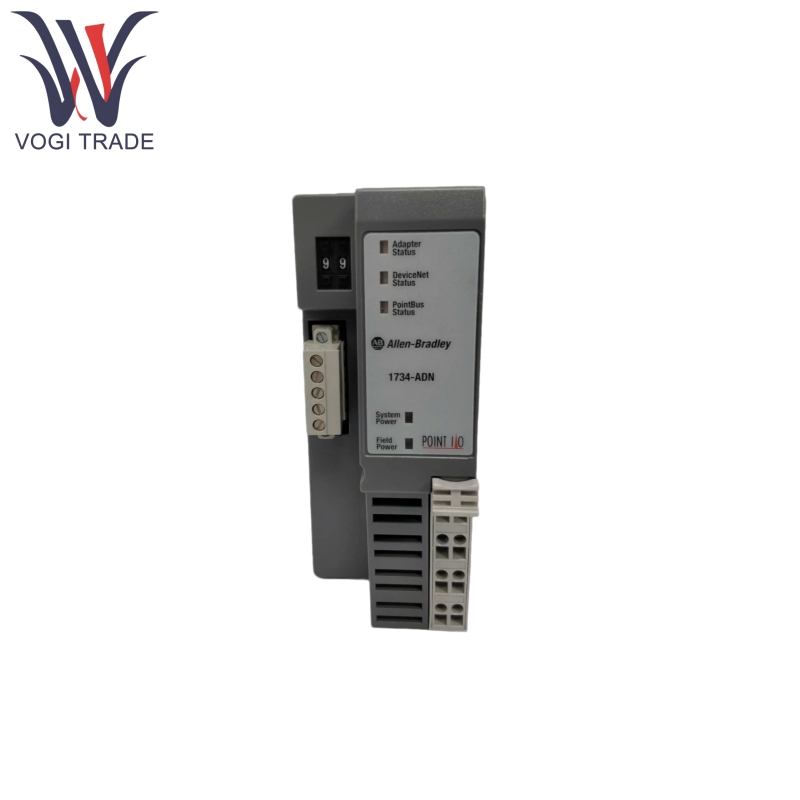

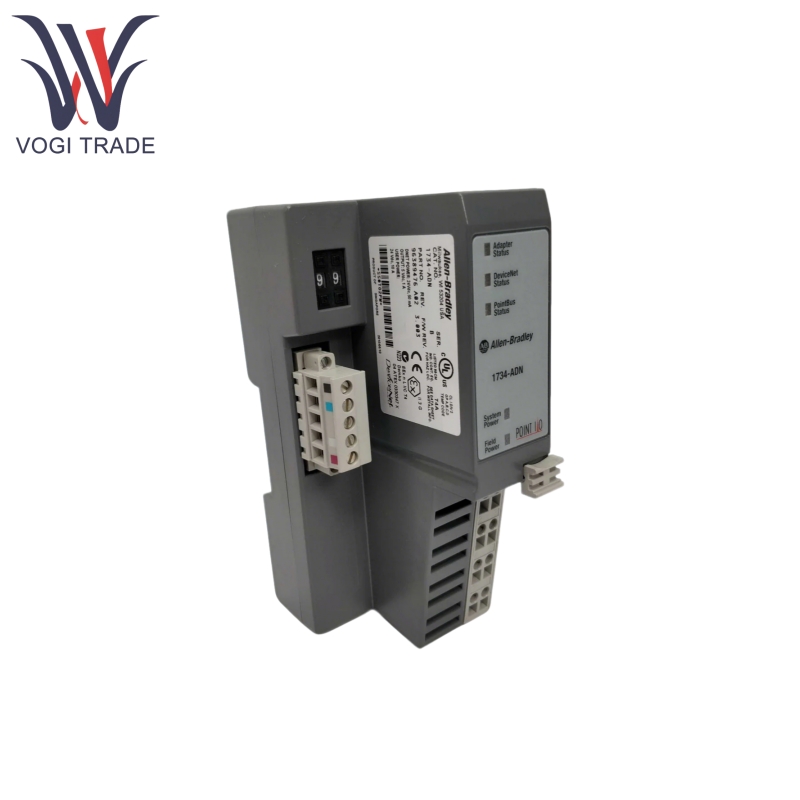

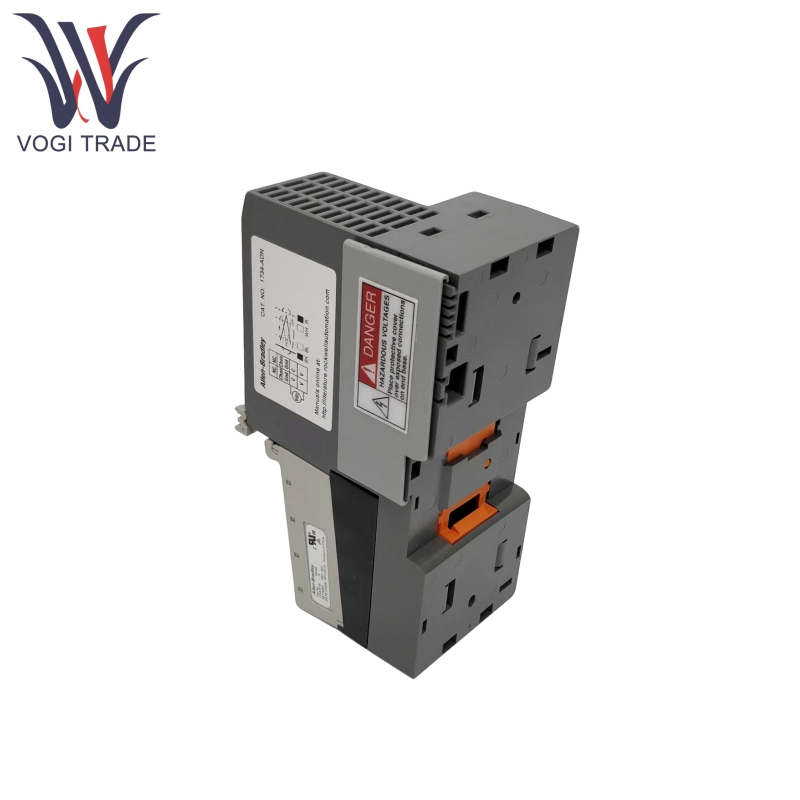

Allen Bradley 1734-Adn

Tính năng sản phẩm

Allen Bradley 1734-ADN hoạt động như một thiết bị nô lệ trong Mạng Master DeviceNet, hỗ trợ giao tiếp với thiết bị chính thông qua các phương thức bỏ phiếu, nhấp nháy, thay đổi trạng thái và các chế độ theo chu kỳ.

Allen Bradley 1734-ADN hoạt động như một thiết bị chính trong bảng điều khiển Pointbus, quản lý tối đa 63 mô-đun I/O điểm (tối đa 62 nếu chức năng ADR được bật), chịu trách nhiệm thu thập dữ liệu và phát hành lệnh.

Allen Bradley 1734-ADN không yêu cầu cấu hình thủ công của các tham số EDS, tự động phát hiện các mô-đun nối tiếp, gán địa chỉ, tạo danh sách quét và bản đồ dữ liệu I/O (hỗ trợ byte, từ, từ đôi hoặc ánh xạ giới hạn cố định), tạo ra sự khởi động hệ thống nhanh.

Sau khi kích hoạt nó thông qua RSNetWorx cho phần mềm DeviceNet, Allen Bradley 1734-ADN có thể gán tuần tự địa chỉ cho các mô-đun I/O được nối lại (bắt đầu từ mô-đun gần nhất với bộ điều hợp và tăng).

Allen Bradley 1734-ADN hỗ trợ cấu hình tự động của các mô-đun thay thế (với điều kiện mô-đun thay thế khớp với khóa điện tử của mô-đun gốc) và tự động tải xuống các tham số cấu hình của mô-đun ban đầu.

Allen Bradley 1734-ADN hỗ trợ DeviceNet Network Autobaud (Phát hiện tốc độ baud tự động), tương thích với tốc độ baud 125k, 250k và 500k, tốc độ baud mặc định cho backplane Pointbus là 1MBaud.

Allen Bradley 1734-ADN có thể đạt được bộ nhớ đệm và chuyển tiếp dữ liệu thông qua bộ đệm bộ nhớ trong, hỗ trợ ánh xạ độc lập của dữ liệu đầu vào (3 bộ đệm) và dữ liệu đầu ra (1 bộ đệm).

Khi tăng sức mạnh, Allen Bradley 1734-ADN tự động phát hiện bộ nhớ trong, các chỉ báo trạng thái, để đảm bảo chức năng phần cứng.

Allen Bradley 1734-ADN duy trì bảng nút bị lỗi, bảng nút nhàn rỗi và bảng trạng thái nút và các nguyên nhân lỗi mô-đun có thể được xem thông qua phần mềm RSNetworx.

Allen Bradley 1734-ADN hỗ trợ nâng cấp mã khởi động và ứng dụng thông qua công cụ ControlFlash để duy trì các bản cập nhật chức năng.

Nguyên tắc làm việc sản phẩm

Thiết bị chính của DeviceNet gửi dữ liệu đầu ra đến 1734-ADN thông qua các thông báo I/O, được lưu trữ trong bộ đệm đầu ra bên trong.

1734-ADN, hoạt động như một thiết bị chính của Pointbus, chuyển tiếp dữ liệu đầu ra đến mô-đun I/O tương ứng.

Mô-đun I/O gửi dữ liệu đầu vào được thu thập đến 1734-ADN, được lưu trữ trong bộ đệm đầu vào bên trong.

1734-ADN cung cấp lại dữ liệu đầu vào cho thiết bị chính thông qua mạng DeviceNet, hoàn thành vòng lặp dữ liệu.

Nó có thể nhanh chóng tạo ra danh sách quét và ánh xạ dữ liệu bằng chế độ bắt đầu tự động, phù hợp cho các kịch bản cấu hình mặc định.

Nó hỗ trợ cấu hình ngoại tuyến hoặc trực tuyến các tham số như tốc độ baud, địa chỉ, danh sách quét và khóa điện tử bằng RSNetWorx cho phần mềm DeviceNet và hỗ trợ các quy tắc ánh xạ dữ liệu tùy chỉnh.

Tham số sản phẩm

Các chi tiết sau đây là cho bộ chuyển đổi Allen Bradley 1734-Adn.
