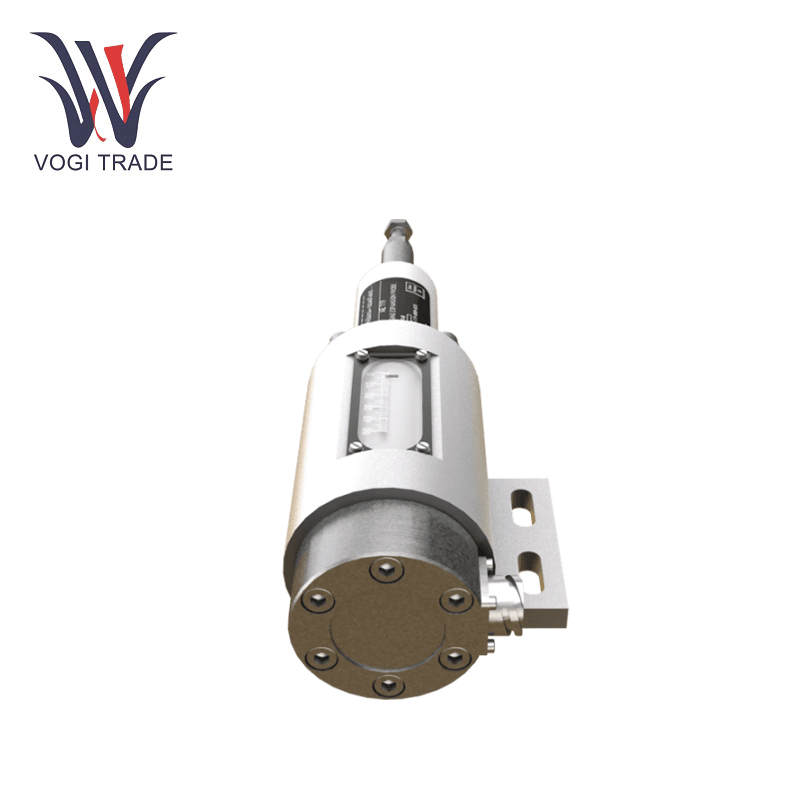

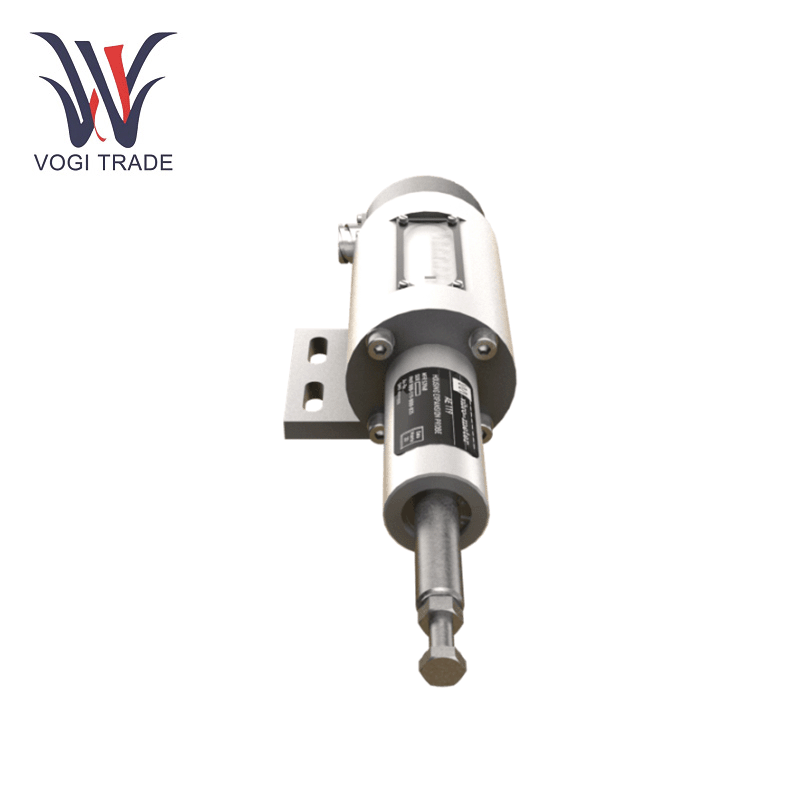

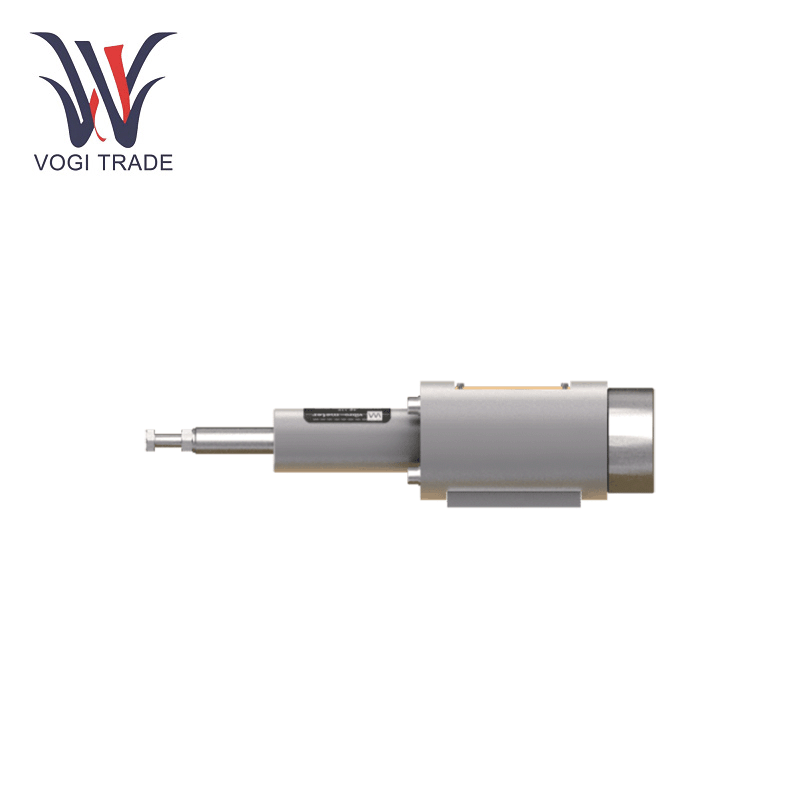

AE119 800-119-000-025

Thông số kỹ thuật

Gắn kết: Đầu dò được cố định bằng mặt bích lắp và bu lông M10

Vật liệu: Nhôm và Thép không gỉ

Lò xo F0, lực ban đầu trên lò xo khi thanh đo được chiết xuất hoàn toàn (tương ứng với 0 mm)

AE 119 Đầu dò mở rộng nhà ở 50 mm: 30 N

FMAX, lực lên lò xo khi thanh đo được chèn đầy đủ (tương ứng với 50 hoặc 100 mm)

AE 119 Đầu dò mở rộng nhà ở 50 mm: 73 N

Điện áp: +20 đến +32 VDC

Hiện tại: 60 mA danh nghĩa ở 24 VDC (tối đa 70 mA.)

Tối đa. Điện trở tải: 500 Ω

Đáp ứng tần số • Điện: 0 đến 1000 Hz

Cơ học: 0 đến 5 Hz

Sự chính xác

Độ tuyến tính: <1% của FSD • Độ phân giải: <0,05 fsd FSD

Khả năng tái tạo: <0,05 fsd FSD

Nhiệt độ trôi

Trên 0: ＜ 150ppm/° C của FSD

Về độ nhạy: ＜ 150ppm/° C của FSD

Tín hiệu đầu ra

Tín hiệu dòng điện không đổi: 4 đến 20 mA

Vị trí bắt đầu: Điều chỉnh thành 4 mA ± 0,15 mA (que chèn đầy đủ)

Vị trí kết thúc: Điều chỉnh thành 20 mA ± 0,3 Ma (chiết xuất hoàn toàn) (Lưu ý: Đầu dò và ống đo được hiệu chuẩn tại nhà máy)

Các tính năng chính

AE119 800-119-000-025 kết hợp độ bền với công nghệ cảm biến nâng cao cho các phép đo chính xác:

Cảm biến dòng điện Eddy: Sử dụng các nguyên tắc hiện tại không tiếp xúc, AE119 800-119-000-025 đảm bảo hoạt động không hao mòn và độ tin cậy cao. Đầu ra vòng lặp 42020 của nó hỗ trợ truyền tín hiệu đường dài với nhiễu tối thiểu, ngay cả trong môi trường ồn ào về mặt điện.

Thiết kế mô-đun: Có sẵn trong phạm vi đo 50 mm hoặc 100 mm, đầu dò có thể được cấu hình cho lắp ráp hướng trái hoặc phải. Thang đo cơ học tích hợp đơn giản hóa hiệu chuẩn và căn chỉnh trong quá trình cài đặt.

Cấu trúc mạnh mẽ: Có vỏ chống giật gân IP54 và phạm vi nhiệt độ -40 ° C đến +85 ° C, AE119 800-119-000-025 duy trì hiệu suất trong các chu kỳ nhiệt cực đoan và điều kiện ẩm ướt.

Kịch bản ứng dụng

Theo dõi sức khỏe tuabin khí: Tại một nhà máy điện Trung Đông, AE119 800-119-000-025 đã được lắp đặt trên tua-bin SIEMENS SGT-800 để theo dõi sự mở rộng vỏ. Bằng cách phát hiện các dị thường tăng trưởng nhiệt, hệ thống đã giảm 18% thời gian chết không có kế hoạch thông qua các cảnh báo lỗi sớm.

Giám sát khoảng trống không khí của máy phát điện: Trong một cơ sở thủy điện của Canada, các cảm biến LS được bảo vệ đầu dò khỏi sự ăn mòn do độ ẩm trong khi đo các khoảng trống của rôto. Thiết lập này mở rộng tuổi thọ cảm biến 35% và cải thiện độ chính xác đo lường.

Thử nghiệm động cơ ô tô: Một nhà sản xuất châu Âu đã sử dụng AE119 800-119-000-025 để xác nhận các rung động khối động cơ trong các thử nghiệm độ bền. Phản hồi tần số của thăm dò 0 055 Hz được bật phân tích giảm nhiễu tuân thủ ISO 17025.
