ABE042 204-042-100-011

Tổng quan về sản phẩm

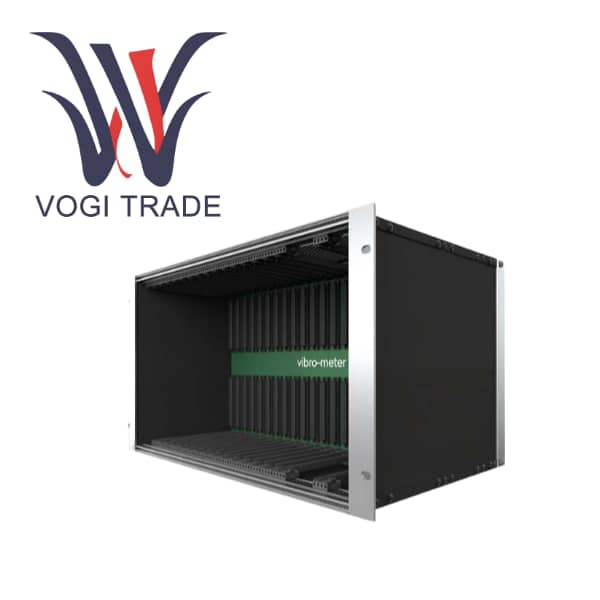

ABE042 204-042-100-011 là khung gầm công nghiệp tiêu chuẩn 19 inch, cao 6U trong dòng Parker Meggitt VM600, được thiết kế đặc biệt cho các ứng dụng bảo vệ cơ khí và giám sát tình trạng của thiết bị cơ khí quay. Mã 204-042-100-011 ở model này tương ứng với cấu hình tiêu chuẩn trong bảng thông tin đơn hàng:

204 cho biết loại khung hệ thống VM600;

Loại 042 được xác định rõ ràng là ABE042. Điểm khác biệt chính giữa ABE042 và ABE040 là giá đỡ lắp đặt nằm ở phía sau khung máy, thuận tiện cho việc lắp đặt trong các tủ điều khiển có độ sâu hạn chế.

100-011 thường đại diện cho phiên bản phần cứng cơ bản. Các chi tiết cụ thể cần được xác nhận kết hợp với mã đơn hàng đầy đủ.

Bản thân khung 204-042-100-011 là một nền tảng bảng nối đa năng thụ động, được thiết kế để chứa và kết nối nhiều thẻ chức năng VM600 khác nhau (chẳng hạn như thẻ xử lý, thẻ đầu vào/đầu ra, thẻ chuyển tiếp, v.v.) và để đạt được tốc độ cao liên lạc dữ liệu và phân phối điện thông qua bus VME tích hợp và bus tín hiệu chuyên dụng. ABE042 không phải là một thiết bị làm việc độc lập mà là “bộ khung” và “hệ thần kinh trung ương” của toàn bộ hệ thống giám sát VM600.

Tính năng sản phẩm

Mô-đun hóa và khả năng mở rộng cao

Người dùng có thể kết hợp linh hoạt các loại thẻ VM600 khác nhau tùy theo nhu cầu, chẳng hạn như thẻ bảo vệ cơ học MPC4, thẻ giám sát tình trạng CMC16, thẻ rơle RLC16, v.v., để xây dựng một hệ thống từ bảo vệ một máy đơn giản đến giám sát nhiều đơn vị phức tạp.

Kiểu dáng công nghiệp có độ tin cậy cao

Thiết kế kết cấu nhôm chắc chắn có thể chống va đập và rung, phù hợp với các khu công nghiệp khắc nghiệt

Các tùy chọn nguồn dự phòng đảm bảo cung cấp điện "không có thời gian ngừng hoạt động" trong các ứng dụng quan trọng

Giám sát nguồn điện tích hợp cung cấp phản hồi theo thời gian thực về tình trạng hoạt động của nguồn điện thông qua tiếp điểm khô của rơle

Tính toàn vẹn tín hiệu được tối ưu hóa

Bus bảng nối đa năng tín hiệu tương tự chuyên dụng truyền trực tiếp tín hiệu gốc của cảm biến từ thẻ tiền xử lý đến thẻ I/O phụ trợ, tránh mất mát chuyển đổi qua bus kỹ thuật số và đảm bảo độ trung thực cao của tín hiệu rung yếu.

Kỹ thuật và bảo trì thuận tiện

Kiến trúc phích cắm phía trước và lối ra phía sau có các thẻ xử lý được lắp từ phía trước và các khối đầu cuối I/O nằm ở phía sau. Hệ thống dây điện gọn gàng và bảo trì thuận tiện

Các bảng trống phải được che lại và các khe không sử dụng có thể được bịt kín bằng các bảng trống tiêu chuẩn để đảm bảo che chắn EMI và quản lý luồng không khí

Cấu hình trước của nhà máy có thể cung cấp hệ thống "cắm và chạy" hoàn chỉnh, giảm đáng kể thời gian vận hành tại chỗ

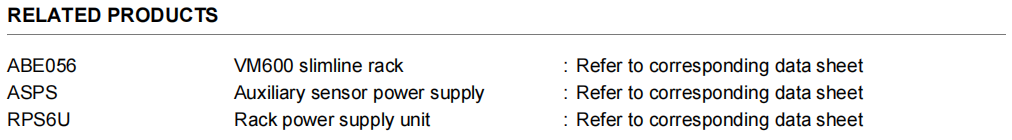

So sánh các sản phẩm tương tự ABE042 vs ABE040 vs ABE056
